Структура компонента

Каждый компонент должен содержать в себе набор данных, которые необходимы для его использования в разработке. К этим данным относятся:

• Условное графическое обозначение (УГО), при помощи которого компоненты обозначаются на электрических схемах.
• Посадочное место (ПМ), определяющее размещение радиодеталей компонентов на плате.
• Значения атрибутов, которые должны отображаться в документации, см. раздел Радиодетали.

Общая структура компонента представлена на Рис. 1.

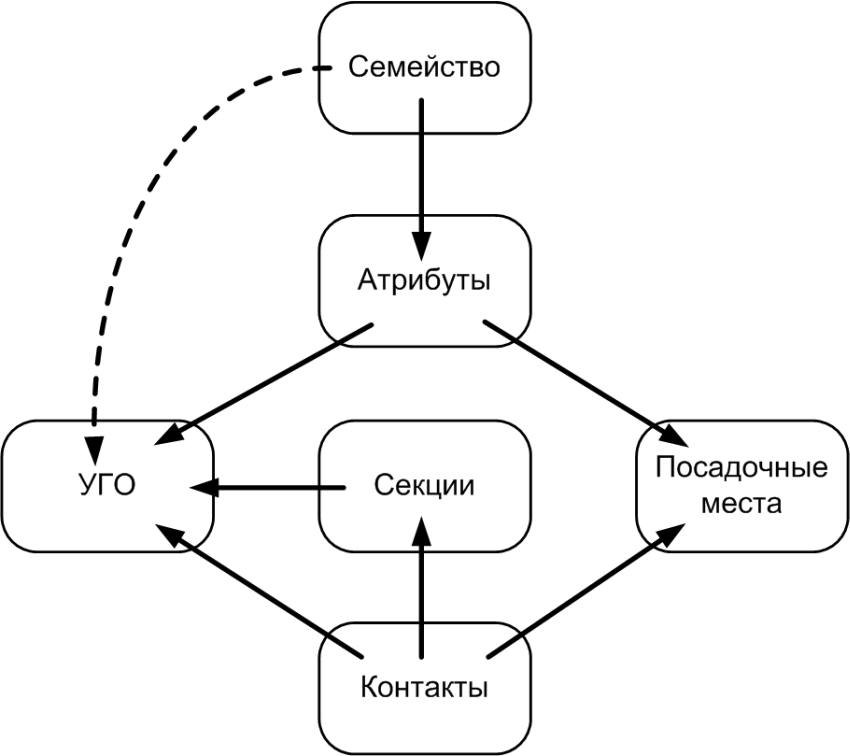

Рис. 1 Схема структуры компонента

Семейство, к которому относится компонент, определяет список атрибутов и буквенную часть позиционного обозначения компонента на схеме.
Секции компонента дают возможность отображать компонент на схеме в виде нескольких УГО.
Контакты представляют собой структуру сопоставления выводов УГО и контактных площадок посадочного места. Контакты имеют свойства, которые могут влиять на построение схемы и работу компонента.
Ключевым моментом в создании компонента является сопоставление различных типов данных: УГО, посадочных мест, атрибутов и контактов компонента. Эти данные и процесс их сопоставления описаны в соответствующих разделах.
