Свойства контактной площадки

Свойства выделенной контактной площадки контактной площадки отображаются на функциональной панели «Свойства», см. Рис. 1.

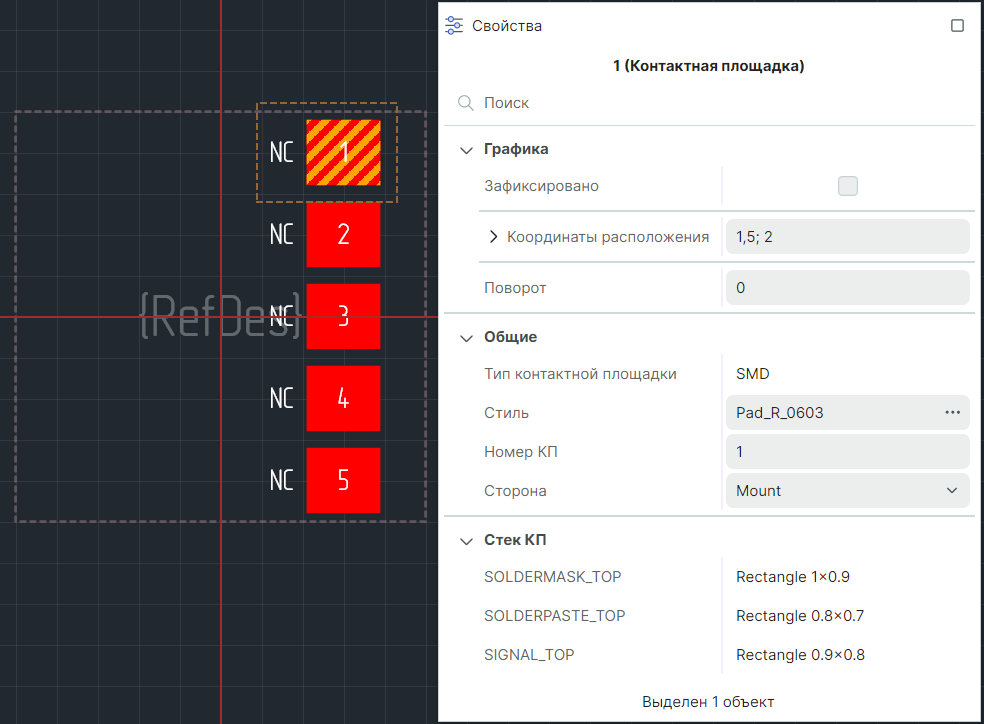

Рис. 1 Свойства контактной площадки

Группа «Графика»

• «Зафиксировано» – при установленном в чек-боксе флаге фиксируется расположение объекта;
• «Координаты расположения» – поле для ввода и отображения координат центра контактной площадки относительно начала координат посадочного места;
• «Поворот» – поле для ввода и отображения угла поворота объекта относительно точки привязки.

Группа «Общие»

• «Тип контактной площадки» – отображается тип выделенной контактной площадки;
• «Стиль» – отображается стиль выделенной контактной площадки;

Примечание! Изменение стиля контактной площадки осуществляется  нажатием символа «...» в поле «Свойства» → «Общие» → «Стиль».

• «Номер КП» – поле для ввода и отображения номера выделенной контактной площадки.

Группа «Стек КП» – отображает перечень форм контактной площадки на проводящих и технологических слоях.
