Интерфейс расчёта периодических режимов схемы¶

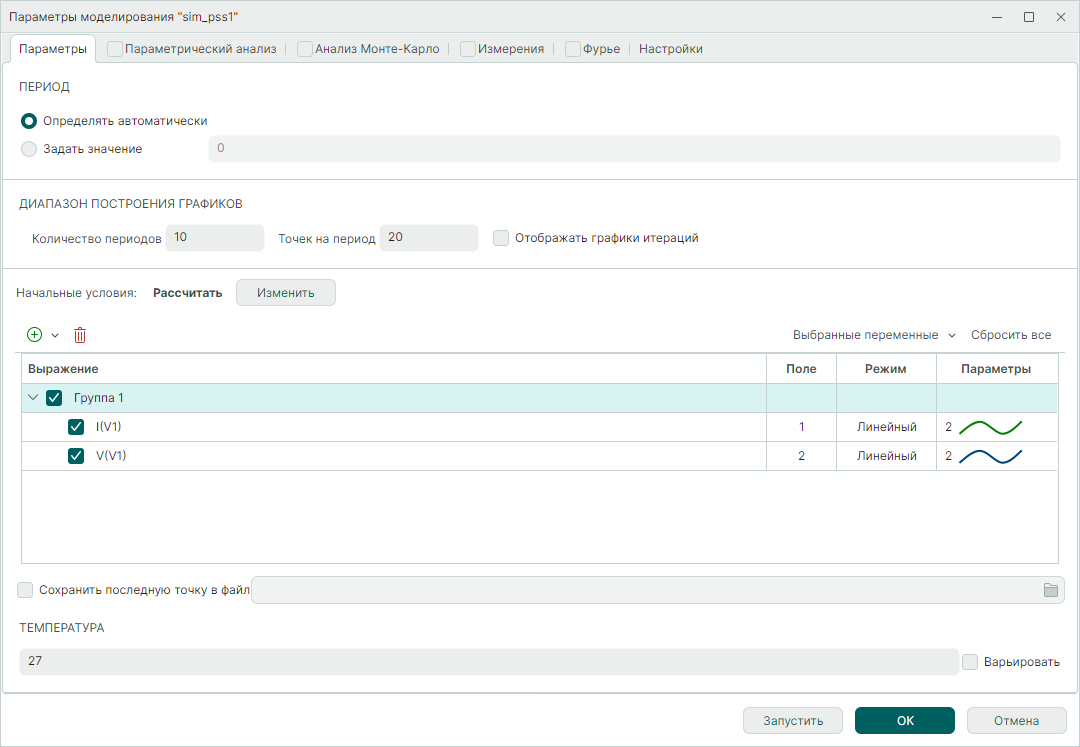

На Рис. 1 показано окно формы задания параметров симуляции расчёта периодического процесса схемы.
Подробнее описание параметров и инструментов приведено в Табл. 1.
Таблица 1 Описание параметров симуляции расчёта периодического процесса схемы
| Наименование/Символ | Описание | Значение по умолчанию |
|---|---|---|
| Период | ||
| Определять автоматически | Программа анализирует периоды входных воздействий и наименьший из них выбирает в качестве периода искомого периодического режима. | Вкл. |
| Задать значение | Период искомого процесса указывается пользователем. | Выкл. |
| Диапазон построения графиков | ||
| Количество периодов | Определяет конечное время для построения графиков. | 10 |
| Точек на период | Определяет величину максимального шага интегрирования временного процесса. | 20 |
| Отображать графики итераций | Отображение промежуточных результатов нахождения периодического режима по итерациям. | Выкл. |
| Выражение | ||
| Выражение | Потенциалы узлов, падения напряжений, токи элементов и т.п., а также математические выражения от них. | - |
| Поле | Номер поля координат, в которое будет выведен график. | 1 |
| Параметры | Толщина линии и цвет графика. | 1 |
| Режим | Линейно, декадами. | декадами |
 |
Добавление группы или выражения. | - |
 |
Удаление выделенного строки. | - |
 |
Выбор из выпадающего списка управления сохраняемыми в симуляции переменными. | - |
 |
Удаление всех переменных и выражений. | - |
| Сохранить последнюю точку в файл | Активация опции и указание полного имени файла для сохранения последней рабочей точки в файл. | Выкл. |
| Начальные условия | ||
 |
Открытие окна с опциями для расчета рабочей точки. | - |
| Источники | Для значения параметра источника сигнала при расчете рабочей точки берется значение SPICE-параметра SIGNAL. | сигнал |
| Рассчитать рабочую точку | Расчёт рабочей точки при текущих опциях. | Вкл. |
| Использовать начальные условия компонентов (UIC) | Использование начальных условия компонентов при расчете. | Выкл. |
| Загрузить из файла | Расчет рабочей точки из файла, предварительно рассчитанной и сохранённой в файл. | Выкл. |
| .IC | Включает команду SPICE .IC и позволяет задавать необходимые начальные условия. Подробнее в разделе Задание начальных условий. | Выкл. |
| .NODESET | Включает команду SPICE .NODESET и позволяет задавать необходимые начальные приближения. Подробнее в разделе Задание начальных условий. | Выкл. |
| Проверить устойчивость в рабочей точке | Включает проверку расчёта устойчивости схемы в полученной рабочей точке выбранным методом: - годографом Михайлова; - методом собственных частот. |
Выкл. |
| Многовариантный анализ | ||
| Параметрический анализ | Включает режим параметрического анализа схемы. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Параметрический анализ». | Выкл. |
| Анализ Монте-Карло | Включает режим статистического анализа схемы. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Анализ Монте-Карло». | Выкл. |
| Фурье | Включает задания параметров преобразования Фурье. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Преобразование Фурье». | Выкл. |
| Температура | ||
| Температура | Значение температуры, при которой производится расчёт. При выборе «Варьировать» предоставляется интерфейс выбора диапазона и способа изменения температуры. | 27 °С |
| Температура, чек-бокс «Варьировать» выделен флагом | ||
| Начало | Начальное значение температуры | 27 °С |
| Конец | Конечное значение температуры. | - |
| Шаг | Определяет: - величину шага приращения температуры для линейного способа его изменения; - число точек на декаду (октаву) при соответствующем выборе способа изменения температуры; - точные значения температуры, при которых будет произведен расчёт, если указан способ её изменения – списком. |
- |
| Режим | Линейно, декадами, октавами, списком. | линейно |

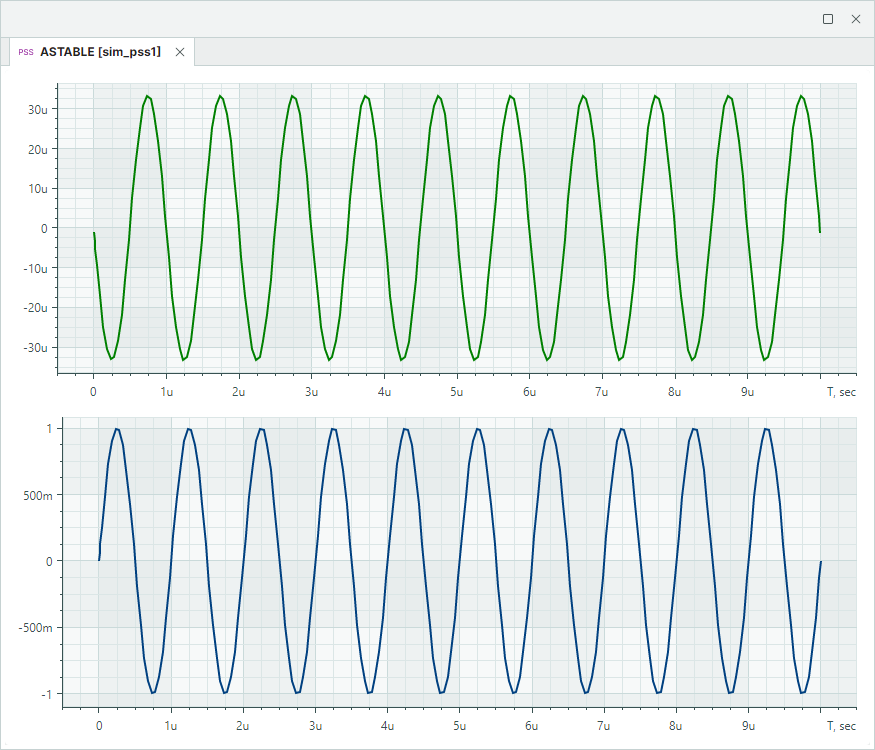

После запуска расчёта периодических режимов программа ищет вектор начальных условий, при котором периодический режим устанавливается сразу. Результатом расчёта будут временные диаграммы периодического процесса, пример см. Рис. 2.
Если за указанное число итераций с заданной точностью периодический режим не будет найден, то программа выдаст сообщение «Ошибка расчёта периодического режима» или «Достигнуто максимальное число итераций» и нарисует временные диаграммы, построенные из последнего рассчитанного вектора начальных условий.

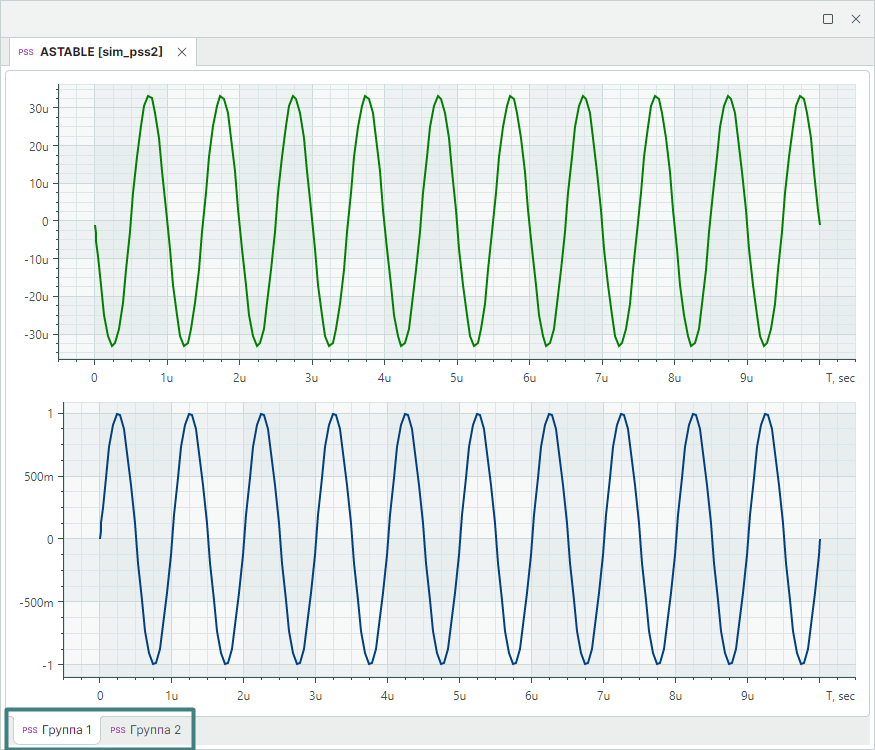

В результате расчета при условии создания выражений для нескольких групп отображается график или графики на нескольких вкладках, пример см. Рис. 3.
