Вкладка преобразования Фурье¶

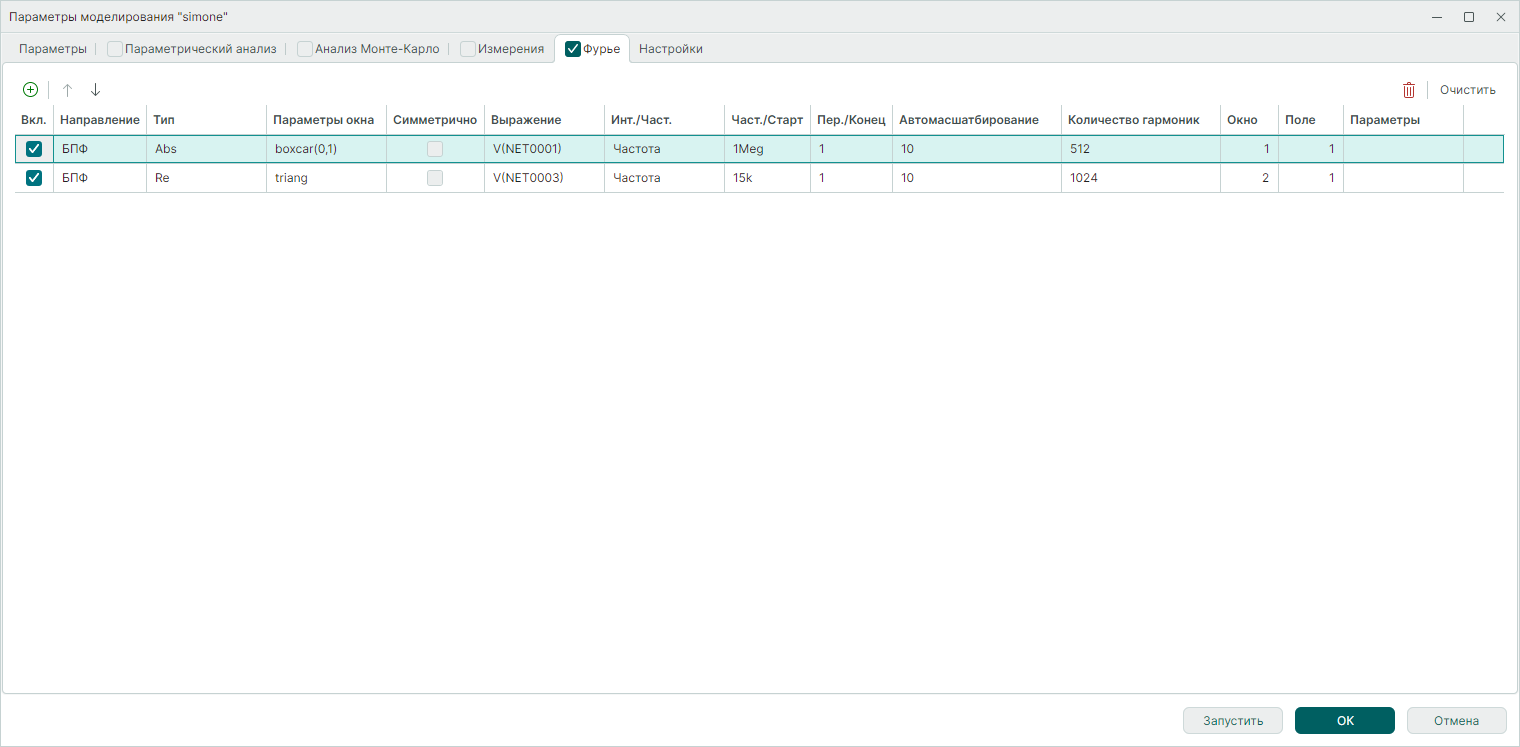

Вкладка преобразования Фурье, см. Рис. 1, доступна при следующих видах анализа схемы:
- Анализ переходных процессов.
- Расчет периодических режимов.
- Частотный анализ.
Подробнее описание полей и инструментов вкладки приведено в Табл. 1.
Таблица 1 Вкладка «Фурье»
| Наименование/Символ | Описание | Значение по умолчанию |
|---|---|---|
| Описание полей | ||
| Вкл. | Включение/Отключение расчета преобразования «Фурье» для выбранного выражения. | Вкл. |
| Направление | Выбор направления преобразования: - БПФ – прямое преобразование Фурье; - ОБПФ – обратное преобразование Фурье. |
БПФОБПФ – для частотного анализа. |
| Тип | Выбор типа арифметических действий над полученными комплексными результатами БПФ: - Abs – выводить на график модуль комплексных значений БПФ; - Phase – выводить на график фазу комплексных значений БПФ; - Re – выводить на график вещественную часть комплексных значений БПФ; - Im – выводить на график мнимую комплексных значений БПФ. |
Abs |
| Параметры окна | Выбор оконной функции, c которой будет произведена свертка спектра сигнала и установка параметров окна. | boxcar(0, 1) |
| Симметрично | Выбор типа расположения окон. | Выкл. |
| Выражение | Выражение задается строкой и может быть сконструировано с помощью вспомогательного окна, вызываемого с области  . |
- |
| Инт./Част. | Задается либо интервал, на котором будет применяться преобразование Фурье, при этом указываются значения верхнего и нижнего предела, либо фундаментальная частота преобразования, при этом указывается ее значение и количество периодов с конца данных расчета. | 1Meg |
| Пер./Конец | 1 | |
| Автомасштабирование | Количество гармоник автомасштабирования при выводе графика. | 10 |
| Количество гармоник | Число точек входных данных преобразования. | 1024 |
| Окно | Номер вкладки с координатной плоскостью, в которое будет выведен график. | 1 |
| Поле | Номер поля для размещения графика в окне | 1 |
| Параметр | Цвет и стиль графика | - |
| Инструменты | ||
 |
Добавление строки для ввода нового выражения. | - |
 |
Перемещение между строками. | - |
 |
Удаление выделенной строки. | - |
 |
Удаление всех строк. | - |
Примечание! Подробное описание оконных функций и соответствия числовых индексов представлено в разделе Математические функции.
