Работа с графиками

После запуска выбранного моделирования в главном меню отображается пункт «Графики» с подменю содержащее команды доступные при работе с графиками,  см. Рис. 1.

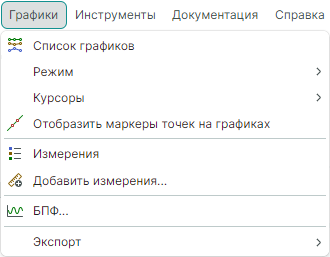

Рис. 1 Открытия списка команд для работы с графиками

В Табл. 1 описаны инструменты и команды доступные при работе с графиками.
Таблица 1 Инструменты и команды работы с графиками

Инструмент/Команда	Способ реализации
Инструменты для работы с графиками
Приблизить график	Установить курсор на область графика и прокрутить колесо мыши от себя.
Отдалить график	Установить курсор на область графика и прокрутить колесо мыши к себе.
Приблизить график по горизонтальной оси – оси абсцисс	Установить курсор на область оси абсциссы графика и прокрутить колесо мыши от себя при совместном нажатии клавиши Ctrl.
Отдалить график по горизонтальной оси – оси абсцисс	Установить курсор на область оси абсциссы графика и прокрутить колесо мыши к себе при совместном нажатии клавиши Ctrl.
Приблизить график по вертикальной оси – оси ординат	Установить курсор на область оси ординат графика и прокрутить колесо мыши от себя при совместном нажатии клавиши Ctrl.
Отдалить график по вертикальной оси – оси ординат	Установить курсор на область оси ординат графика и прокрутить колесо мыши к себе при совместном нажатии клавиши Ctrl.
Перемещение графика	При условии, что масштаб графика был изменен, установить курсор на область графика и при нажатой правой кнопки мыши переместить график.
Увеличить область графика	Установить курсор на область графика, которую необходимо увеличить, и при совместном нажатии кнопки мыши и клавиши Shift переместить курсор  в новую точку области, в результате выделенная цветом область увеличится.
Вернуть отображение графиков в исходное состояние	При условии, что масштаб графика был изменен, установить курсор на область графика и при двойной клике на левую кнопку мыши вернуть отображение графика в исходное состояние.
Команды для работы с графиками
Список графиков	Отображается панель «Моделирование: Графики».
Режим	Выбор режима отображения осей координат: - Логарифмировать ось Х. - Логарифмировать ось Y. - Полярные координаты. - Диаграмма Смита.
Курсоры	Отображается панель «Моделирование: Курсоры» для работы с курсором.
Отобразить маркеры точек на графике	Включает/отключает режим отображения маркеров расчетных точек на графике.
Измерения	Отображается панель «Моделирование: Измерения» для оценки качества выходных характеристик схемы.
Добавить измерения	Отображается окно формы «Редактировать измерения».
БПФ	Отображается окно формы «БПФ». С помощью быстрого преобразования Фурье (БПФ) определяются гармоники разложения в ряд Фурье выходных характеристик схемы.
Экспорт графиков	Выбор формата файла для сохранения результатов моделирования.
