Работа с компонентами в системе Delta Design¶
Работа с компонентами начинается с создания библиотеки, в которой они будут храниться.
Каждый компонент должен содержать в себе набор данных, необходимый для его использования в разработке.

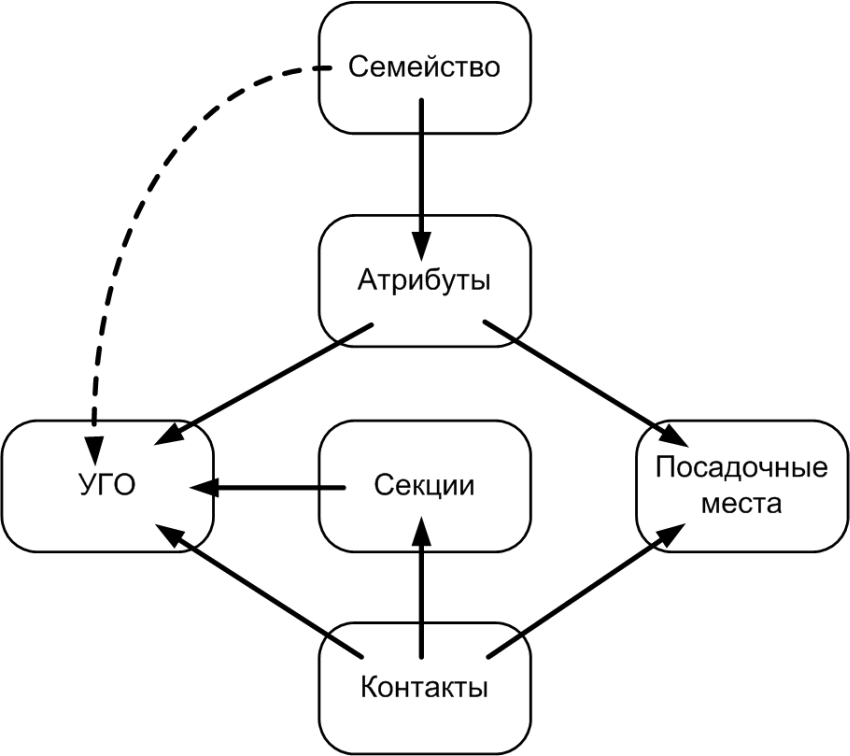

Структурная схема описания компонента представлена на Рис. 1.
УГО – это условное графическое обозначение компонента на электрической схеме. Оно может быть выбрано из стандартного перечня или может быть индивидуально создано для компонента. Работа с УГО описана в разделе Условные графические обозначения. Для элементов цифровой техники УГО могут быть созданы с помощью мастера, который работает на основе стандарта ГОСТ 2.743-91.
Посадочное место (ПМ) – это представление размещения радиодетали компонента на плате, в состав которого входит целая группа отдельных элементов. Основным элементом любого посадочного места являются контактные площадки.
Семейство, к которому относится компонент, определяет список атрибутов и буквенную часть позиционного обозначения компонента на схеме. Выбор семейства происходит на этапе создания компонента.
Заполнение списка атрибутов компонента и определение других параметров происходит на этапе создания радиодетали компонента.
Секции компонента дают возможность отображать компонент на схеме в виде нескольких УГО.
Контакты представляют собой структуру сопоставления выводов УГО и контактных площадок посадочного места. Контакты имеют свойства, которые могут влиять на построение схемы и работу компонента.
Условные графические обозначения и посадочные места могут создаваться до создания компонентов или создаваться вместе с компонентом. Во втором случае УГО и ПМ создаются индивидуально для конкретного компонента.
