Общие сведения о калькуляторе импеданса

Калькулятор расположен на отдельной вкладке «Конфигуратора набора слоев и переходных отверстий». Работа в калькуляторе осуществляется с профилями импеданса.
Профиль импеданса представляет собой совокупность настроенных входных параметров для расчетов (выбор материалов и их характеристик, выбор опорных слоев и т.д.) и выходных данных: геометрических и электрических параметров одиночной линии передачи или диффпары. Полученные параметры передаются в редактор правил и редактор печатной платы.
По умолчанию на вкладке задается профиль импеданса для одиночной линии передачи с волновым сопротивлением 50 Ом.

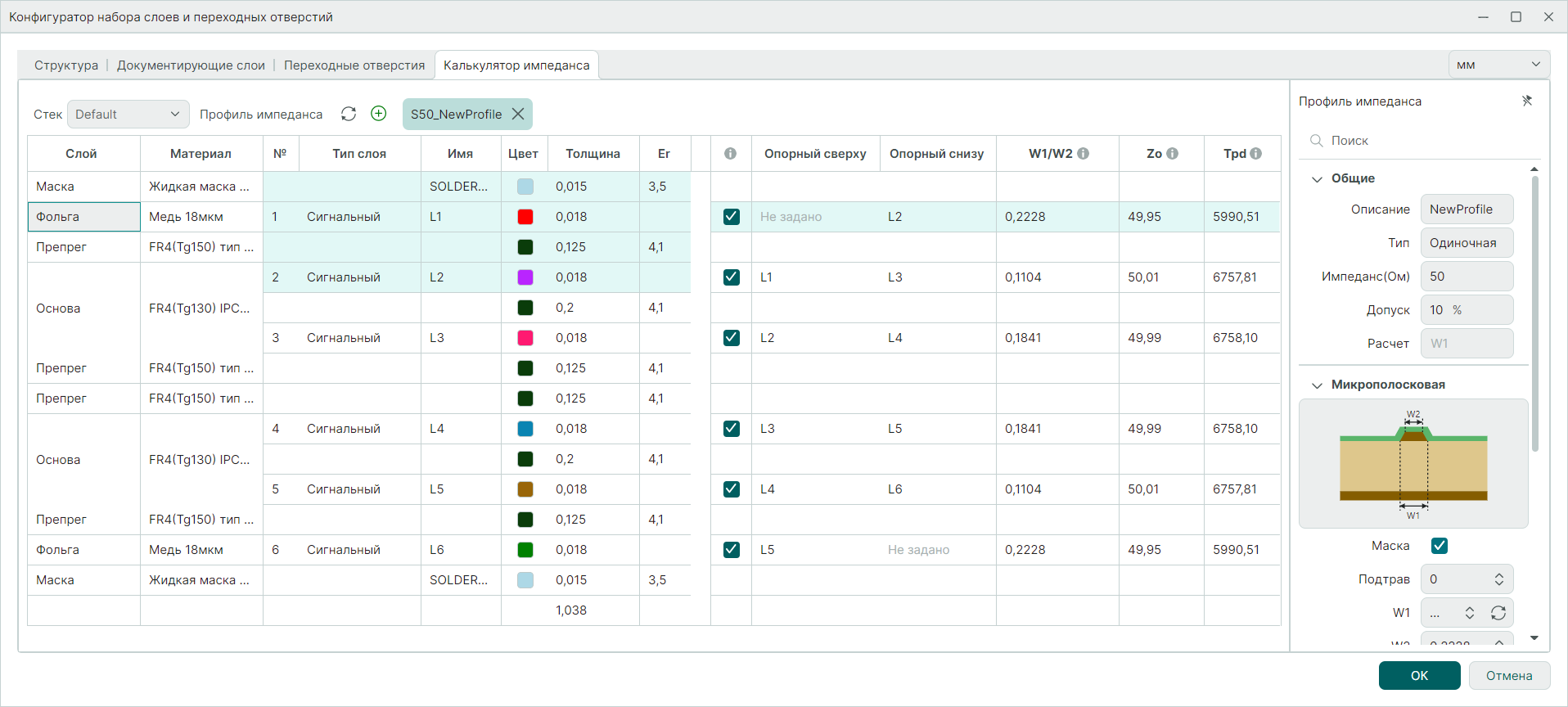

Внешний вид окна представлен на Рис. 1.

Рис. 1 Вкладка «Калькулятор импеданса»

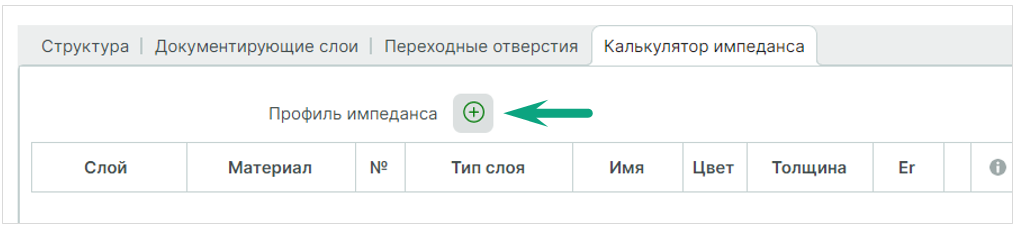

Для создания нового профиля импеданса используйте иконку в верхней области вкладки, см. Рис. 2.

Рис. 2 Создание нового профиля импеданса

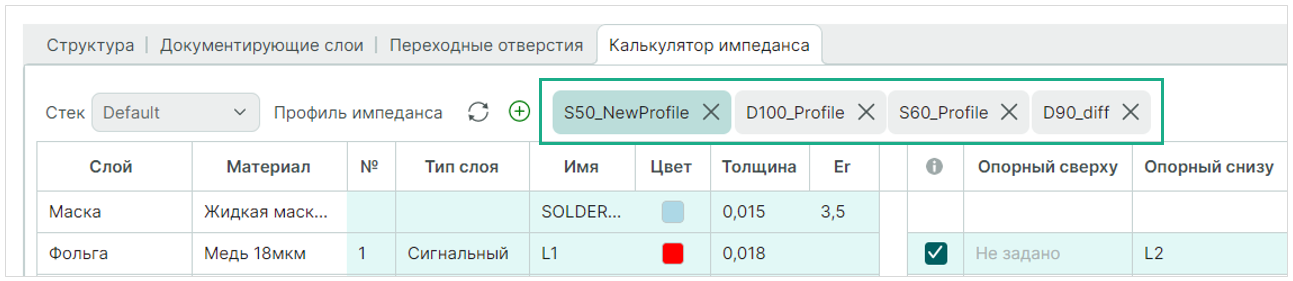

После создания одного или нескольких профилей отобразятся вкладки каждого из них, активная вкладка профиля импеданса будет подсвечена, см. Рис. 3.

Рис. 3 Вкладки профилей импеданса

Название профиля импеданса формируется из введенного пользовательского описания, выбранного типа профиля и значения заданного импеданса.

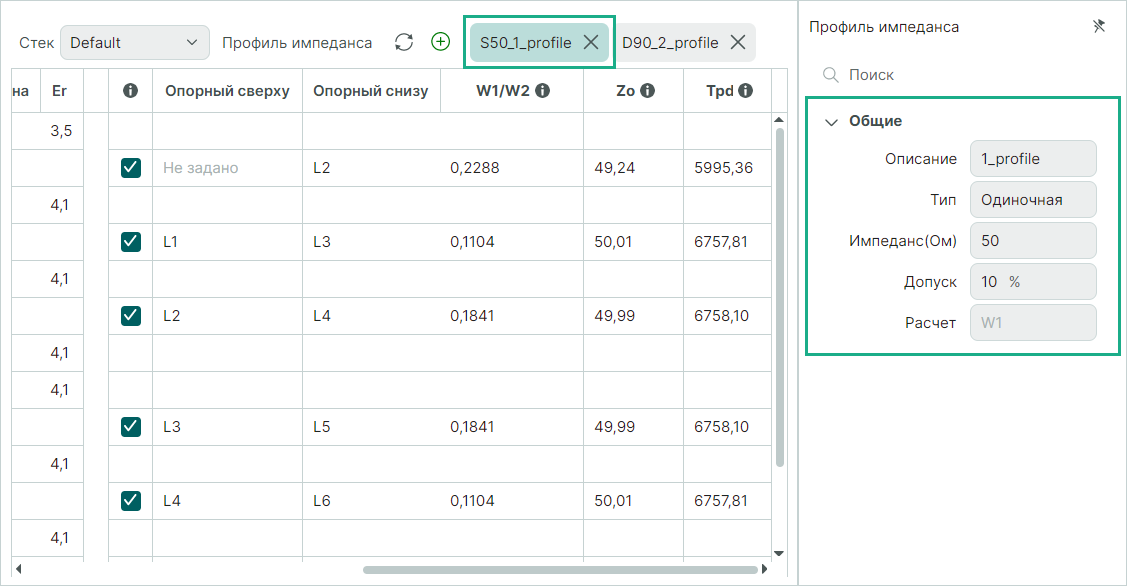

Выбранный тип профиля определяет первый символ названия, для одиночной линии передачи – это символ «S», для диффпары – «D». Например, название профиля «S50_1_profile» будет образовано для расчета параметров одиночной линии передачи при заданном волновом сопротивлении 50 Ом и введенном тексте «1_profile» в поле «Описание» панели «Профиль импеданса», см. Рис. 4.

Рис. 4 Наименование профиля импеданса

Примечание! Рекомендуется присваивать названия профилей буквами латинского алфавита, не использовать пробелы для дальнейшего использования в правилах проекта и избежания ошибок.

После добавления нового профиля в окне калькулятора будет произведен расчет волнового сопротивления с настройками по умолчанию и созданным стеком платы во вкладке «Структура».

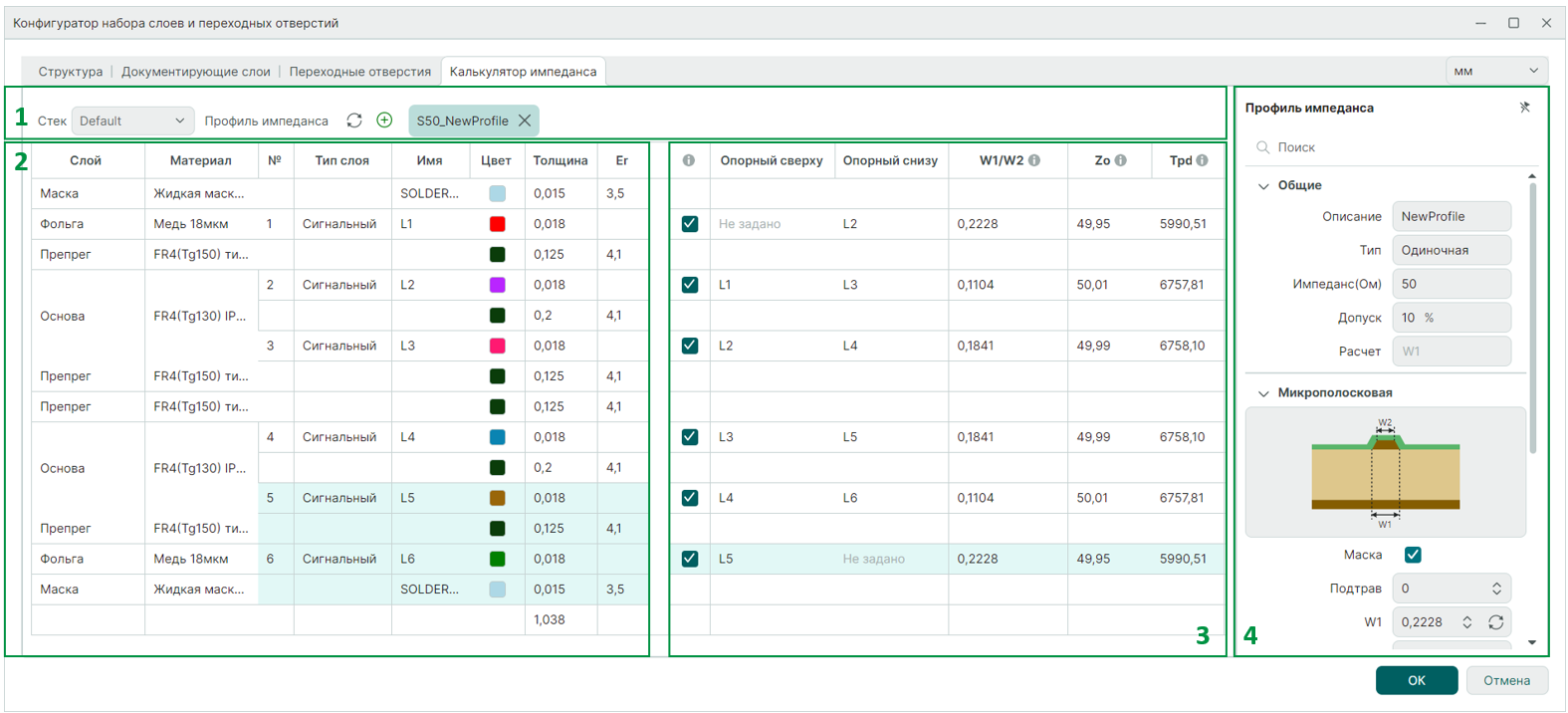

Вкладка «Калькулятор импеданса» состоит из нескольких функциональных областей (Рис. 5):
1. Область выбора стека, добавления и переключения между вкладками профилей;
2. Структура слоев платы, определенная во вкладке «Структура»;
3. Область выбора слоев расположения линий передачи и опорных слоев, расчета геометрических параметров линий передачи, волнового сопротивления и задержки сигнала;
4. Область ввода параметров и отображения дополнительных результатов расчета – панель «Профиль импеданса».

Рис. 5 Профиль импеданса

В панели «Профиль импеданса» в группе «Общие» производится определение наименования профиля импеданса и типа линии передачи, целевого значения импеданса, величины допуска и выбор рассчитываемого параметра (для диффпар).
Следующая группа параметров будет иметь название в соответствии с выбранной структурой и расположением линии передачи. Здесь производится ввод значений ширины проводников до и после подтрава, величины подтрава, зазора между проводниками (для диффпар), наличия маски (для внешних слоев).

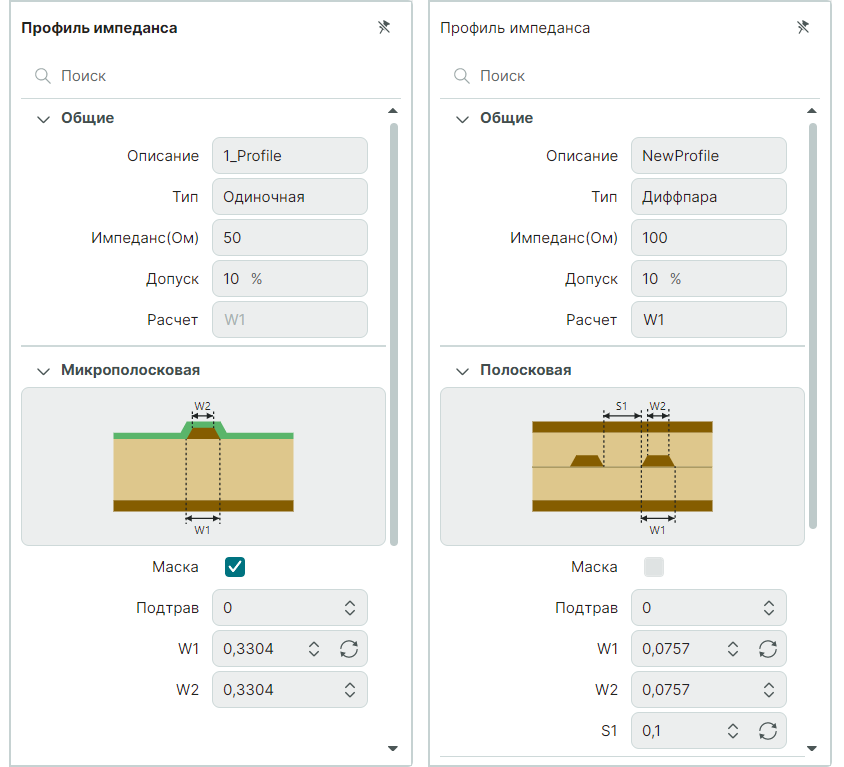

Область просмотра отображает выбранную структуру линии передачи, см. Рис. 6.

Рис. 6 Опредление параметров ЛП

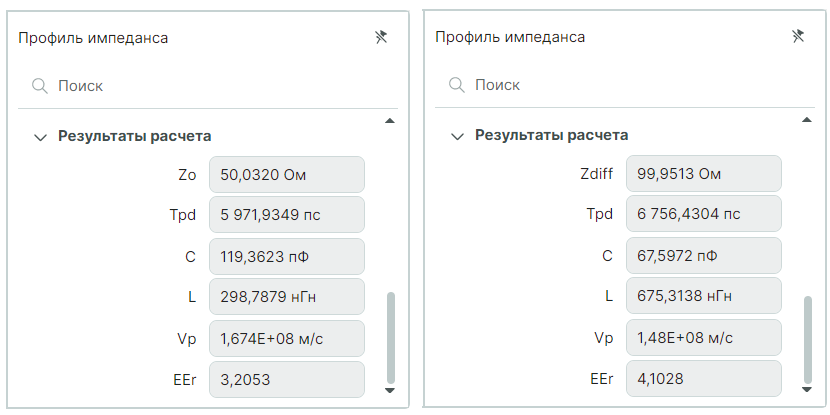

Группа «Результаты расчета» отображает основные и дополнительные рассчитанные параметры линии передачи, см. Рис. 7.

Рис. 7 Результаты расчета
