Раздел

В данном разделе описываются пункты главного меню раздела «Файл», обеспечивающие вызов операций по управлению проектами и проектными данными, см. Рис. 1.

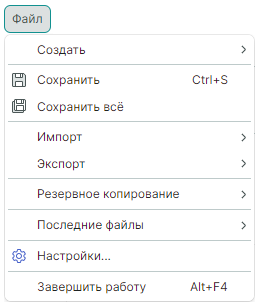

Рис. 1 Состав меню «Файл»
Рис. 1 Состав меню «Файл»

Состав пунктов меню раздела «Файл» (пункты меню, содержащие подменю, подробно рассмотрены далее в разделе):

  • «Сохранить» – сохраняет текущее содержание проектных данных, пункт обозначен иконкой («Ctrl+S»).

  • «Сохранить все» – сохраняет все изменения в проектных данных, а также в состоянии системы, пункт обозначен иконкой .

  • «Последние файлы» – обеспечивает быстрый доступ к проектным данным документа, с которыми пользователь работал последнее время.
  • «Настройки» – обеспечивает доступ к панели «Панель управления», пункт обозначен иконкой .
  • «Завершить работу» – обеспечивает корректное завершение работы программы, закрывая все панели и окна («Alt+F4»).

Главное меню «Файл» → «Создать»
Состав пунктов главного меню раздела «Файл» → «Создать» представлен на Рис. 2.

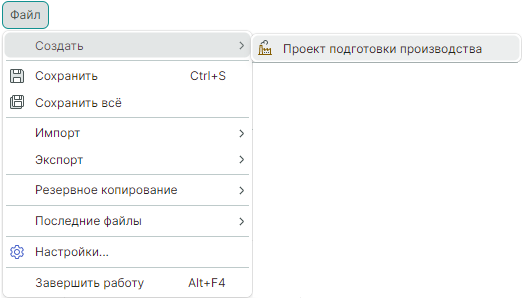

Рис. 2 Состав меню «Файл» → «Создать»
Рис. 2 Состав меню «Файл» → «Создать»

Состав пунктов главного меню раздела «Файл» → «Создать»:

Главное меню «Файл» → «Импорт»
Состав пунктов главного меню раздела «Файл» → «Импорт» представлен на Рис. 3.

Рис. 3 Состав меню «Файл» → «Импорт»
Рис. 3 Состав меню «Файл» → «Импорт»

Состав пунктов главного меню раздела «Файл» → «Импорт»:

Главное меню «Файл» → «Экспорт»
Состав пунктов главного меню раздела «Файл» → «Экспорт» представлен на Рис. 4.

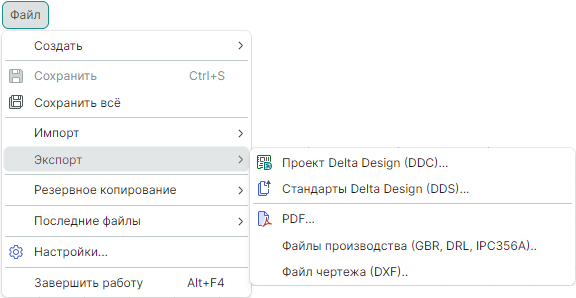

Рис. 4 Состав меню «Файл» → «Экспорт»
Рис. 4 Состав меню «Файл» → «Экспорт»

Состав пунктов главного меню раздела «Файл» → «Экспорт»:

  • «Проект Delta Design (DDC)» – выгрузка проекта подготовки производства в формате *.ddc, пункт обозначен иконкой ;

  • «Стандарты Delta Design (DDS)» – выгрузка стандартов системы в формате *.dds, пункт обозначен иконкой ;

  • «PDF» – экспорт файлов производства в формате *.pdf, пункт обозначен иконкой ;

  • «Файлы производства (GBR, DRL, IPC356A)» – переход к созданию файлов производства в форматах Gerber, Excellon.

  • «Файл чертежа (DXF)» – выгрузка слоёв платы в формате *.dxf (Autocad 2018).

Главное меню «Файл» → «Резервное копирование»
Состав пунктов главного меню раздела «Файл» → «Резервное копирование» представлен на Рис. 5.

Рис. 5 Состав меню «Файл» → «Резервное копирование»
Рис. 5 Состав меню «Файл» → «Резервное копирование»

Состав пунктов главного меню раздела «Файл» → «Резервное копирование»:

  • «Создать резервную копию базы данных» – переход к созданию резервной копии. Данные сохраняются в бинарном формате в виде архива и имеют расширение *.zip. При выполнении процедуры резервного копирования будет осуществлен перезапуск программы. Резервная копия будет сохранена в директории установки программы в папке «Backups».

  • «Восстановить данные из резервной копии» – переход к восстановлению базы данных из резервной копии. При выполнении процедуры восстановления резервной копии будет осуществлен перезапуск программы.

  • «Загрузить из файла» – восстановление резервной копии, созданной при помощи мастера создания резервной копии.
  • «Сохранить в файл» – переход в мастер создания резервной копии. Данные сохраняются в текстовом формате (.xml – типа) и имеют расширение .DDА в указанной директории.
