Загрузка DXF файлов

Для загрузки в проект файла формате *.dxf в главном меню программы последовательно выберите «Файл» → «Импорт» → «Файлы чертежей (.dxf)», см. Рис. 1.

Рис. 1 Переход к импорту DXF файлов

Примечание! Переход к импорту чертежа в формате DXF также доступен при использовании механизма drag&drop в окно редактора производственной подготовки.

На экране отобразится окно мастера «Импорт DXF файлов». Процедура импорта состоит из трех шагов. Все шаги отображаются в левой части окна мастера. Переход между шагами мастера осуществляется при помощи кнопок «Далее» и «Назад», также доступен переход к шагу по нажатию левой клавиши мыши на названии шага, см. Рис. 2.

Рис. 2 Окно мастера импорта DXF файлов

Примечание! Поддерживается импорт DXF в формате Autocad 2000 и выше.

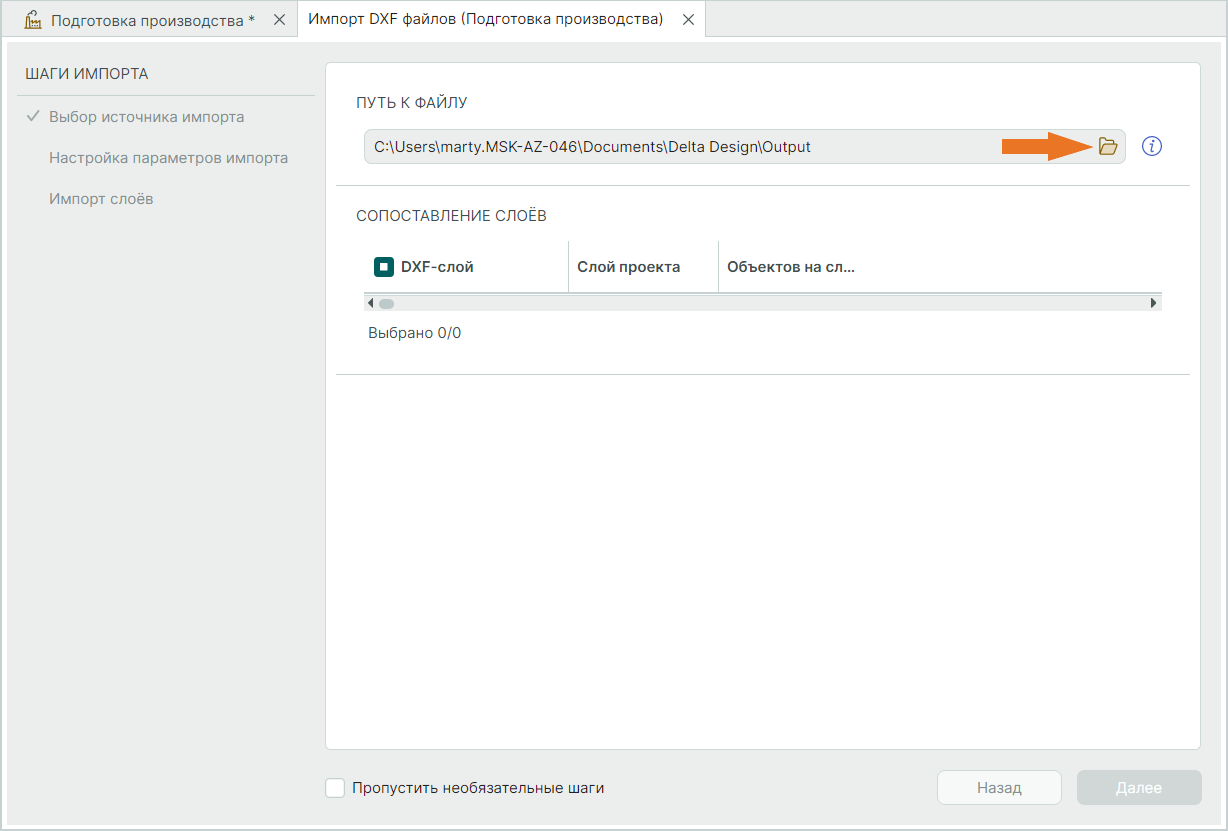

Выбор импортируемого файла осуществляется на первом шаге, для перехода к выбору файла нажмите на иконку , см. Рис. 3.

Рис. 3 Переход к выбору файла

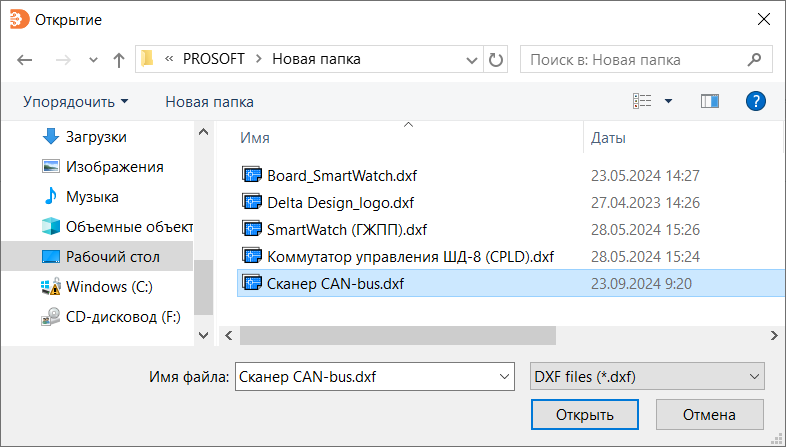

В отобразившемся окне проводника выберите файл и нажмите «Открыть», см. Рис. 4.

Рис. 4 Выбор файла

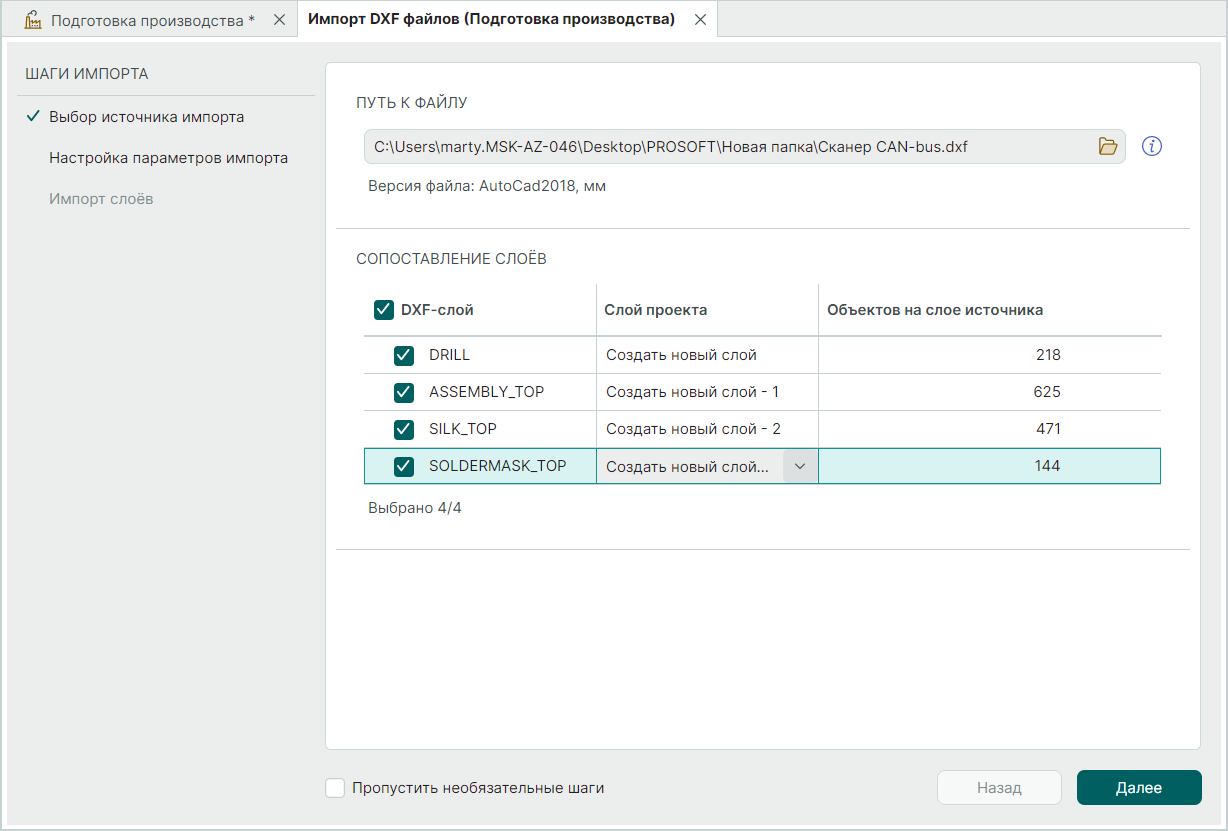

В таблице «Сопоставление слоев» отобразится перечень слоев, содержащихся в загружаемом файле. Для добавления слоя в проект производства установите флаг в первом столбце, а также укажите слой проекта, на который будет импортирована графическая информация из файла, по умолчанию для каждого DXF-слоя создается новый слой, см. Рис. 5.

Рис. 5 Сопоставление слоев

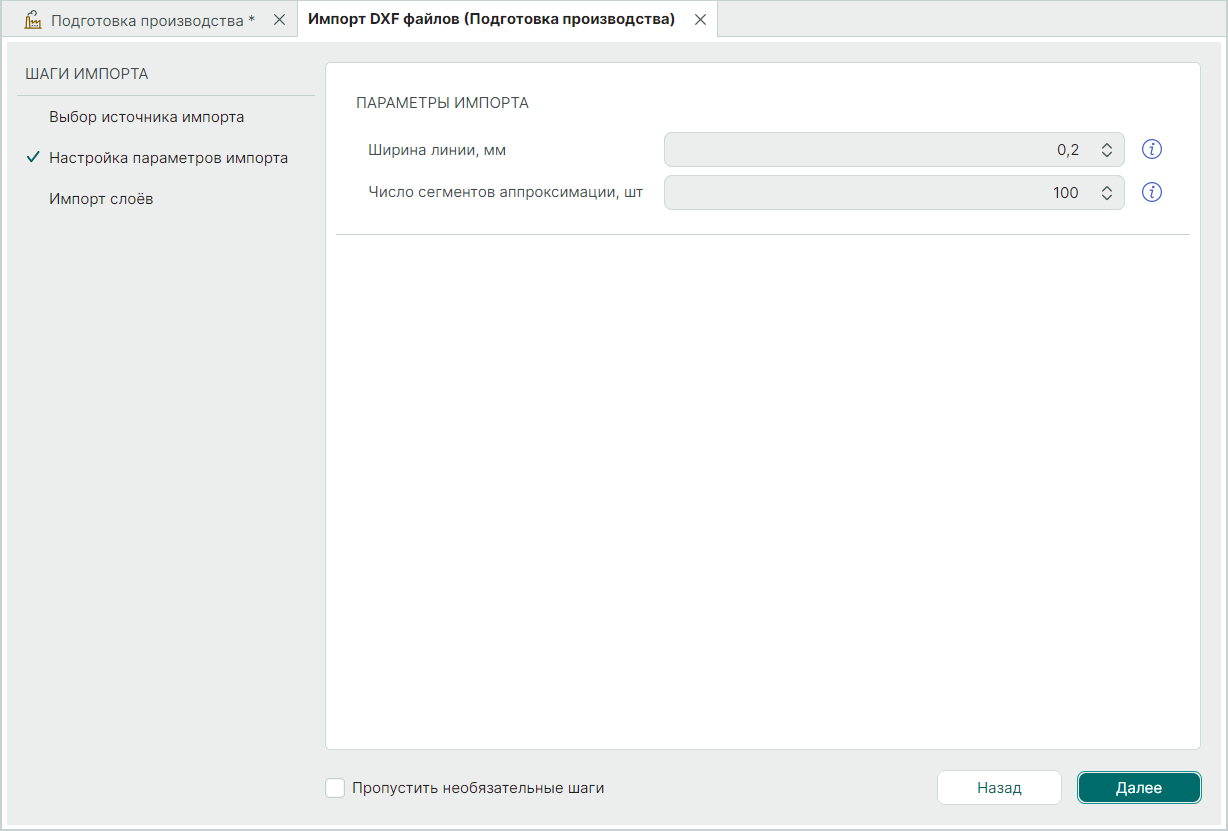

На следующем шаге укажите параметры импорта и нажмите «Далее», см. Рис. 6:

• «Ширина линий, мм» – ширина линий после импорта;
• «Число сегментов аппроксимации, шт» – количество сегментов, на которое разбиваются кривые Безье при аппроксимации.

Рис. 6 Параметры импорта

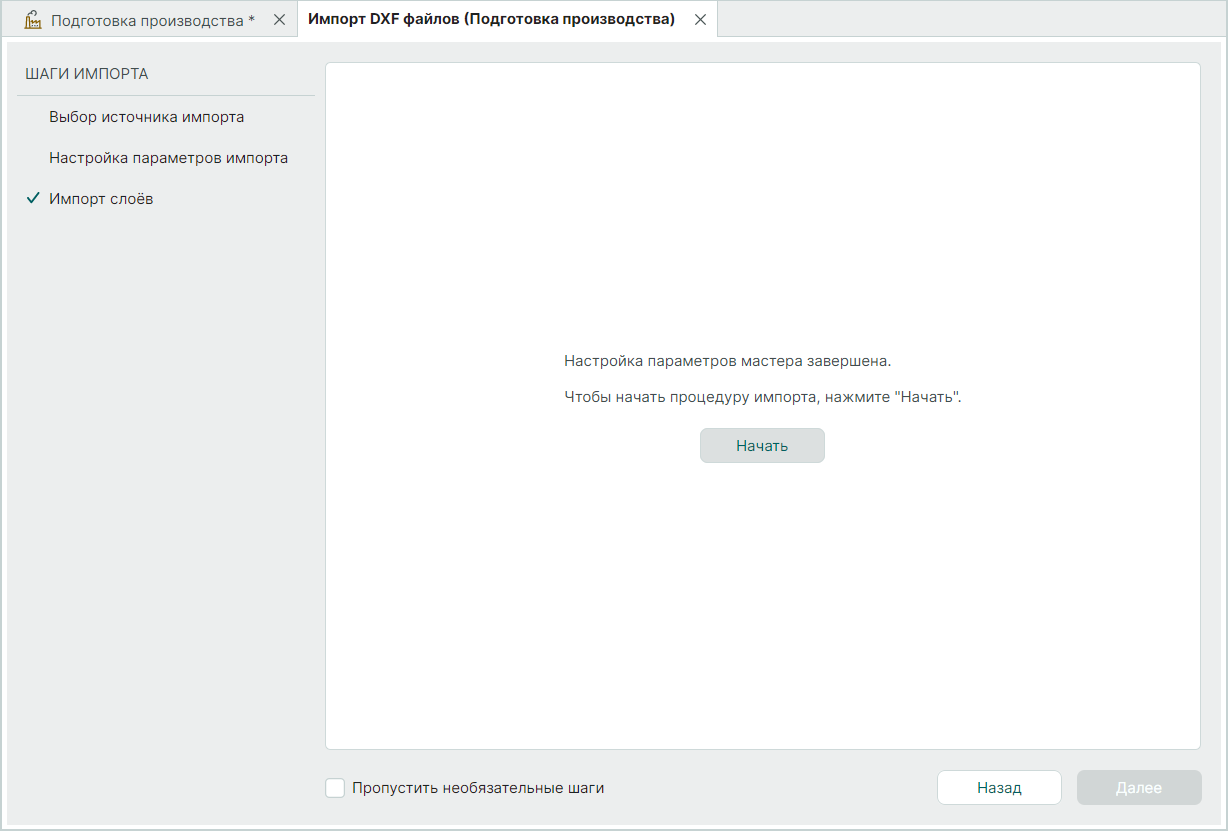

На завершающем этапе нажмите кнопку «Начать», см. Рис. 7.

Рис. 7 Импорт слоев

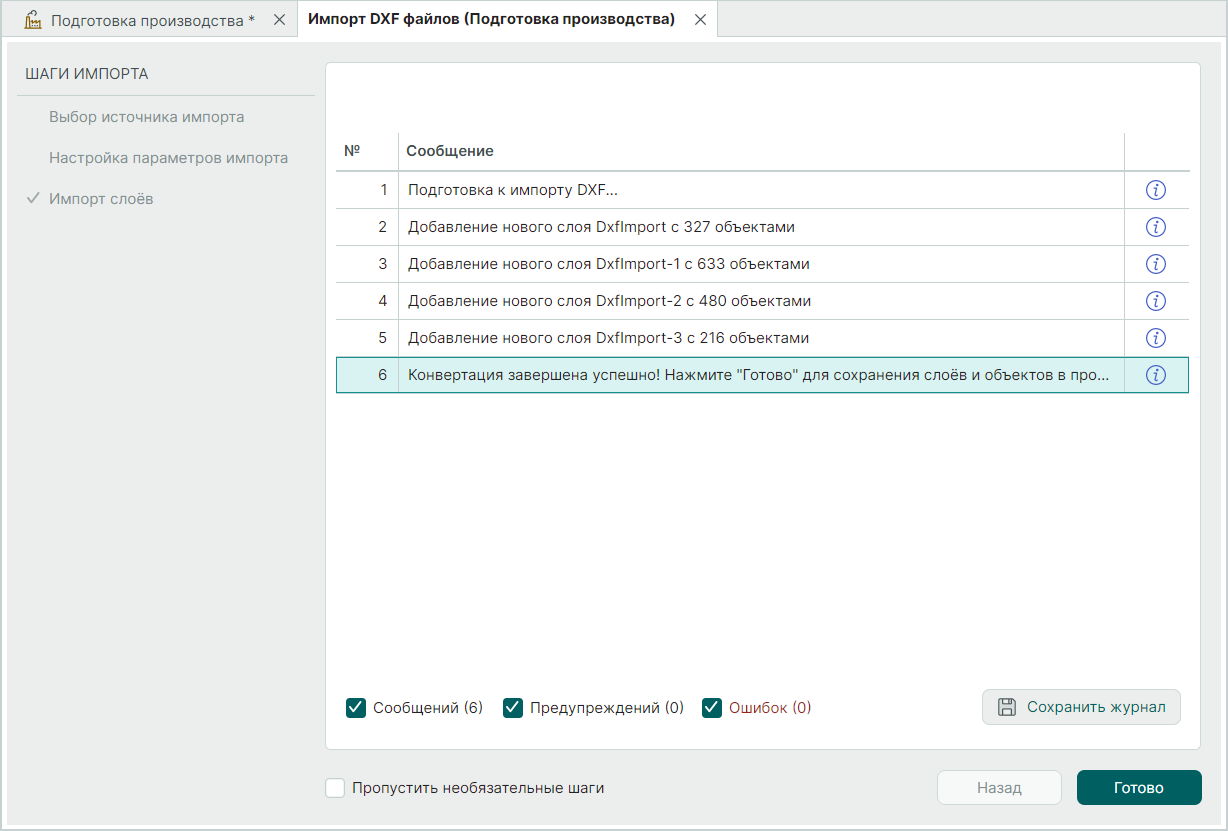

Дождитесь завершения процедуры импорта и нажмите кнопку «Готово» , см. Рис. 8.

Рис. 8 Завершение процедуры импорта
