DXF

Экспорт слоев проекта производства в формат *.dxf происходит при помощи мастера экспорта. Вызов мастера доступен из контекстного меню проекта, см. Рис. 1.

Рис. 1 Вызов мастера из контекстного меню
Рис. 1 Вызов мастера из контекстного меню

Также вызов мастера доступен из главного меню программы. При активном окне редактора проекта производства выберите пункты главного меню «Файл» → «Экспорт» → «Файл чертежа (DXF)», см. Рис. 2.

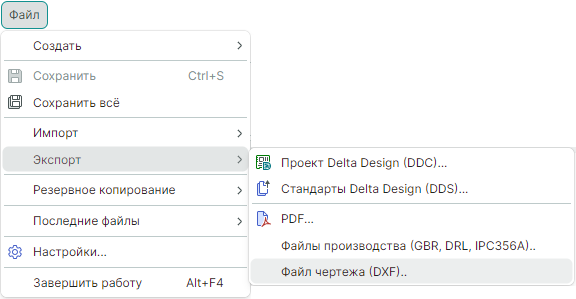

Рис. 2 Вызов мастера из главного меню программы
Рис. 2 Вызов мастера из главного меню программы

На экране отобразится окно «Экспорт DXF файла». Процедура экспорта состоит из трёх шагов. Навигация между шагами осуществляется при помощи кнопок «Далее» и «Назад», см. Рис. 3.

Рис. 3 Мастер экспорта в DXF
Рис. 3 Мастер экспорта в DXF

На первом этапе необходимо выбрать слои для экспорта и выполнить настройку параметров. Выбор выгружаемых слоев осуществляется в таблице «Выбор слоёв проекта», см. Рис. 4.

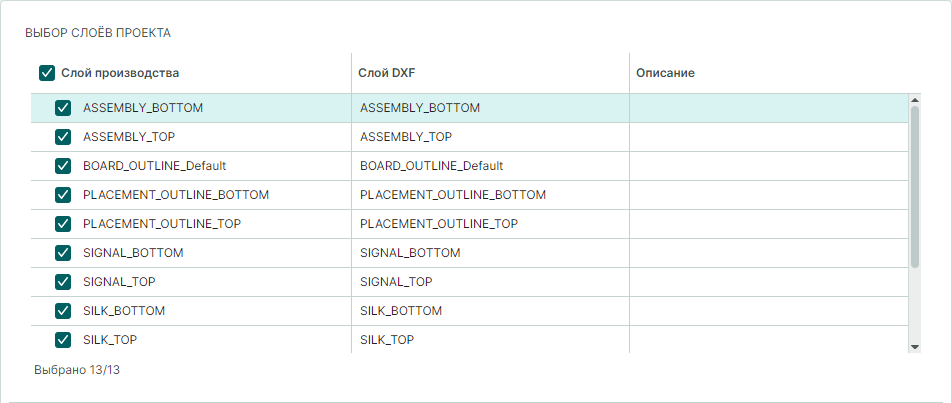

Рис. 4 Выбор слоёв
Рис. 4 Выбор слоёв

Настройки экспорта, см. Рис. 5.
1. «Параметры экспорта»:

  • «Имя файла» – ввод названия файла.
  • «Единицы измерения» – миллиметры или дюймы. Выбор осуществляется из выпадающего меню.
  • «Версия DXF» – версия AutoCad2018.
  1. «Экспорт объектов» – установите флаги в чек-боксы для выгрузки объектов:
  • «Флеш»;
  • «Трейс»;
  • «Полигоны»;
  • «Текст».
  1. «Дополнительные параметры»:
  • «Скругление окончаний трейсов и дуг» – установите флаг, чтобы создать линии и дуги с закругленными концами.
  • «Только контуры объектов» – установите флаг, чтобы выгружать только контуры объектов.

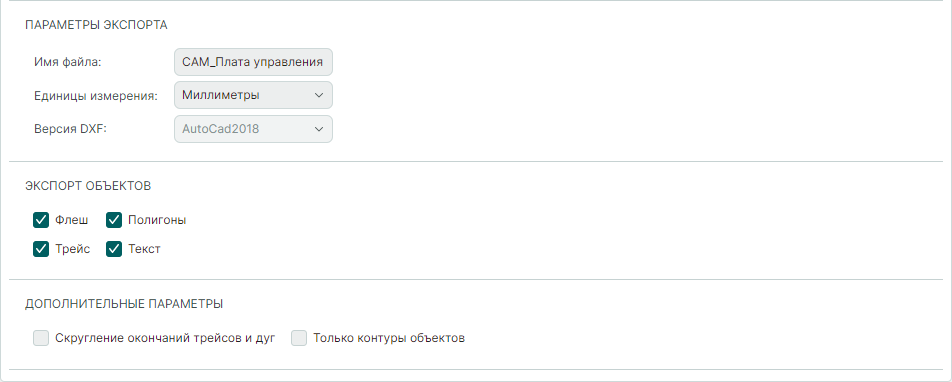

Рис. 5 Настройки экспорта
Рис. 5 Настройки экспорта

После выбора необходимых настроек нажмите «Далее». На шаге «Настройка сохранения» выберите директорию для сохранения файла и параметры сохранения. Для перехода к выбору директории сохранения нажмите иконку , см. Рис. 6.

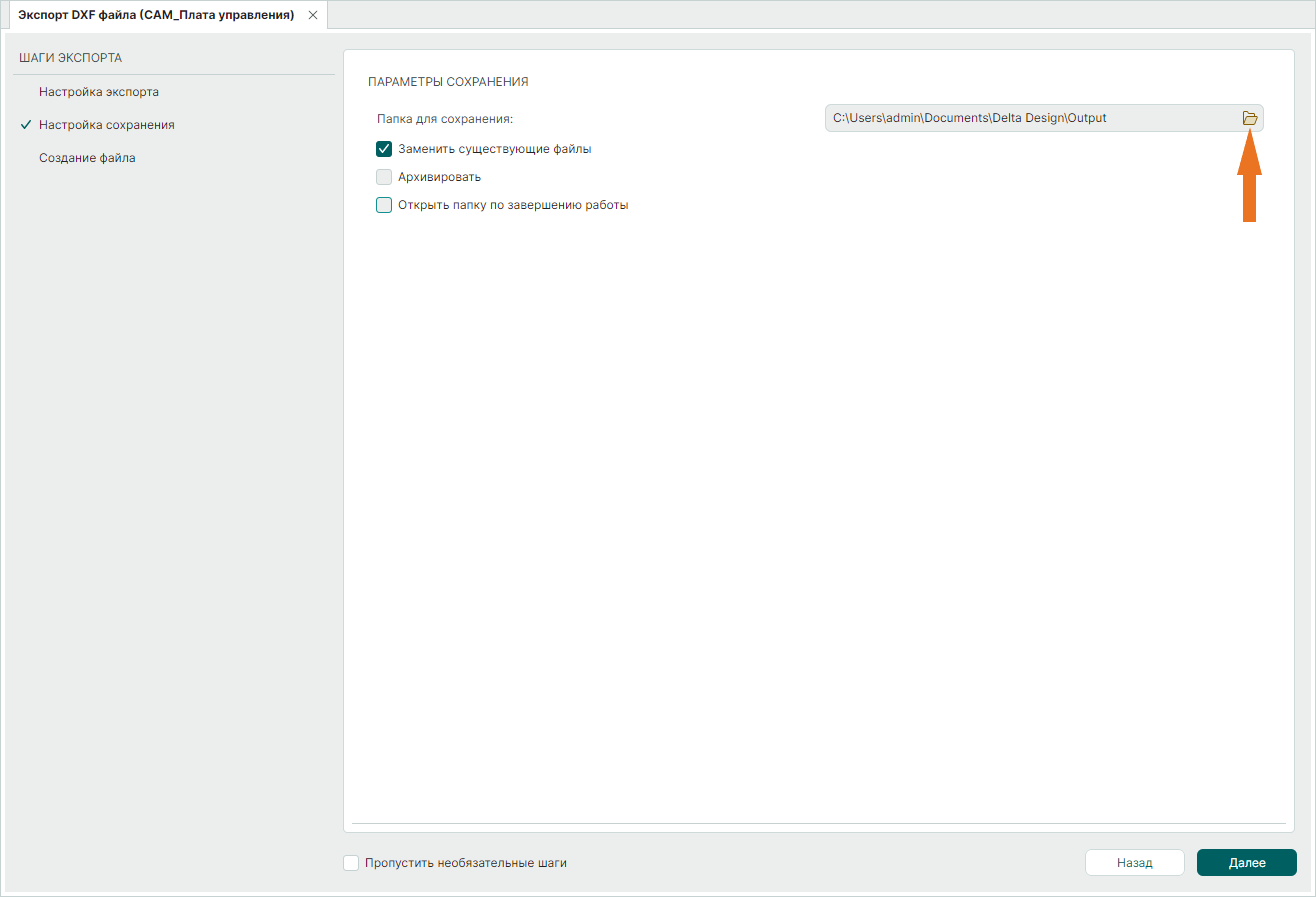

Рис. 6 Переход к выбору директории сохранения файла
Рис. 6 Переход к выбору директории сохранения файла

В отобразившемся окне проводника выберите папку для сохранения и нажмите «Выбор папки», см. Рис. 7.

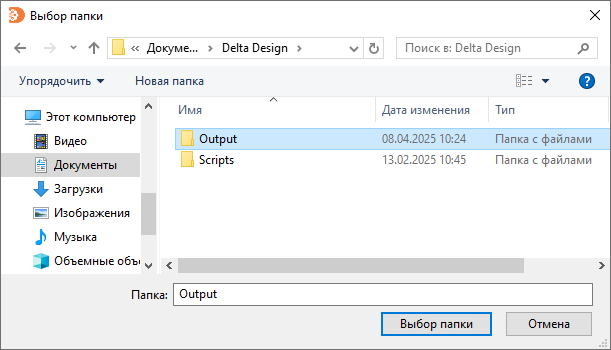

Рис. 7 Выбор директории сохранения файлов
Рис. 7 Выбор директории сохранения файлов

Параметры сохранения:

  • «Заменить существующие файлы» – при включении опции сохраняемый файл заменит имеющийся файл с таким же названием.
  • «Архивировать» – при включении опции будет создан zip-архив, содержащий DXF файл.
  • «Открыть папку по завершению работы» – при включении опции после завершения работы мастера будет открыта директория сохранения.

После выбора директории сохранения и параметров сохранения нажмите «Далее». На этапе «Создание файла» нажмите «Начать», см. Рис. 8.

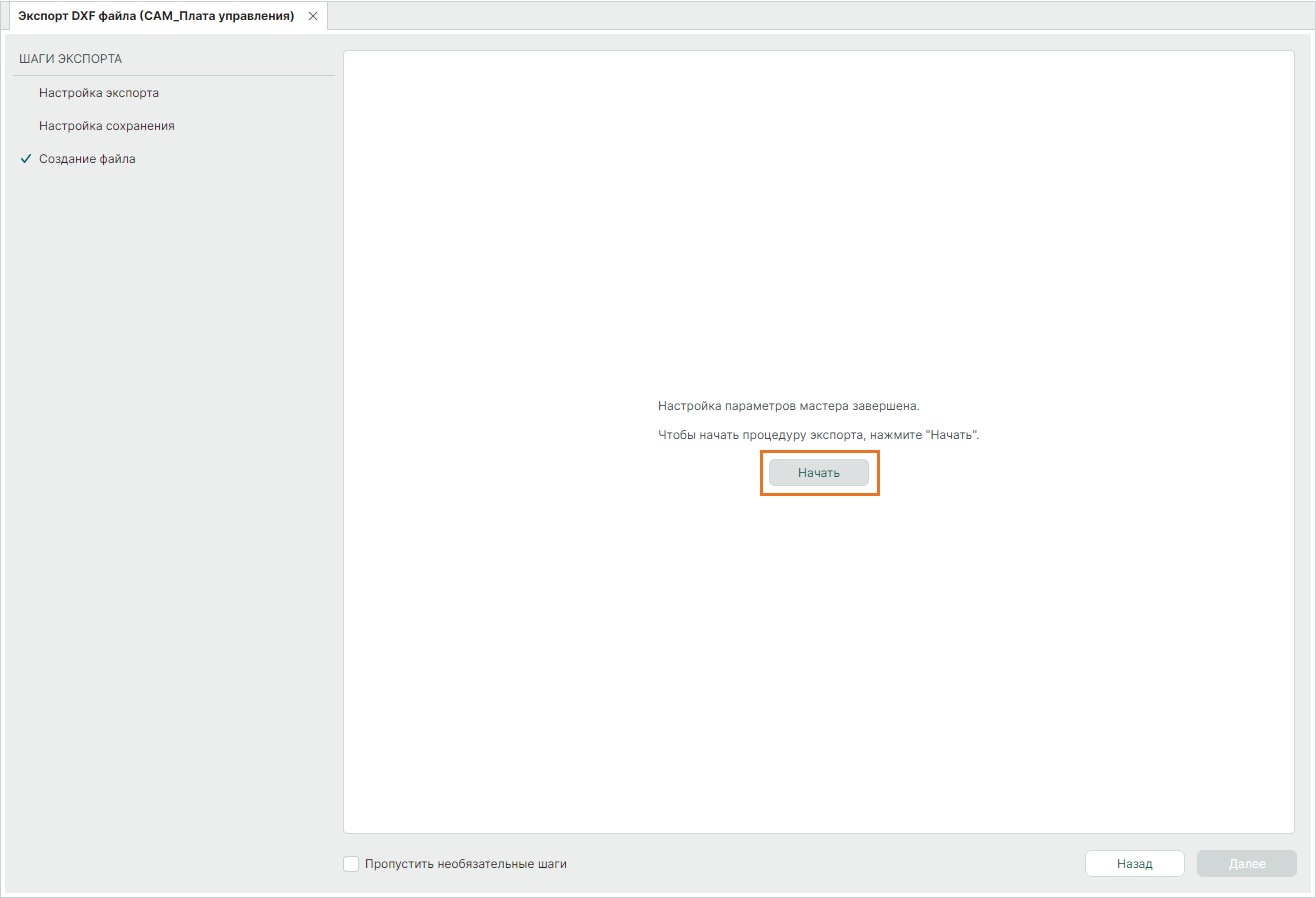

Рис. 8 Запуск процедуры экспорта
Рис. 8 Запуск процедуры экспорта

После завершения процедуры экспорта данных нажмите кнопку «Готово», см. Рис. 9.

Рис. 9 Завершение процедуры экспорта
Рис. 9 Завершение процедуры экспорта
