Интерфейс для расчета параметров ЛП

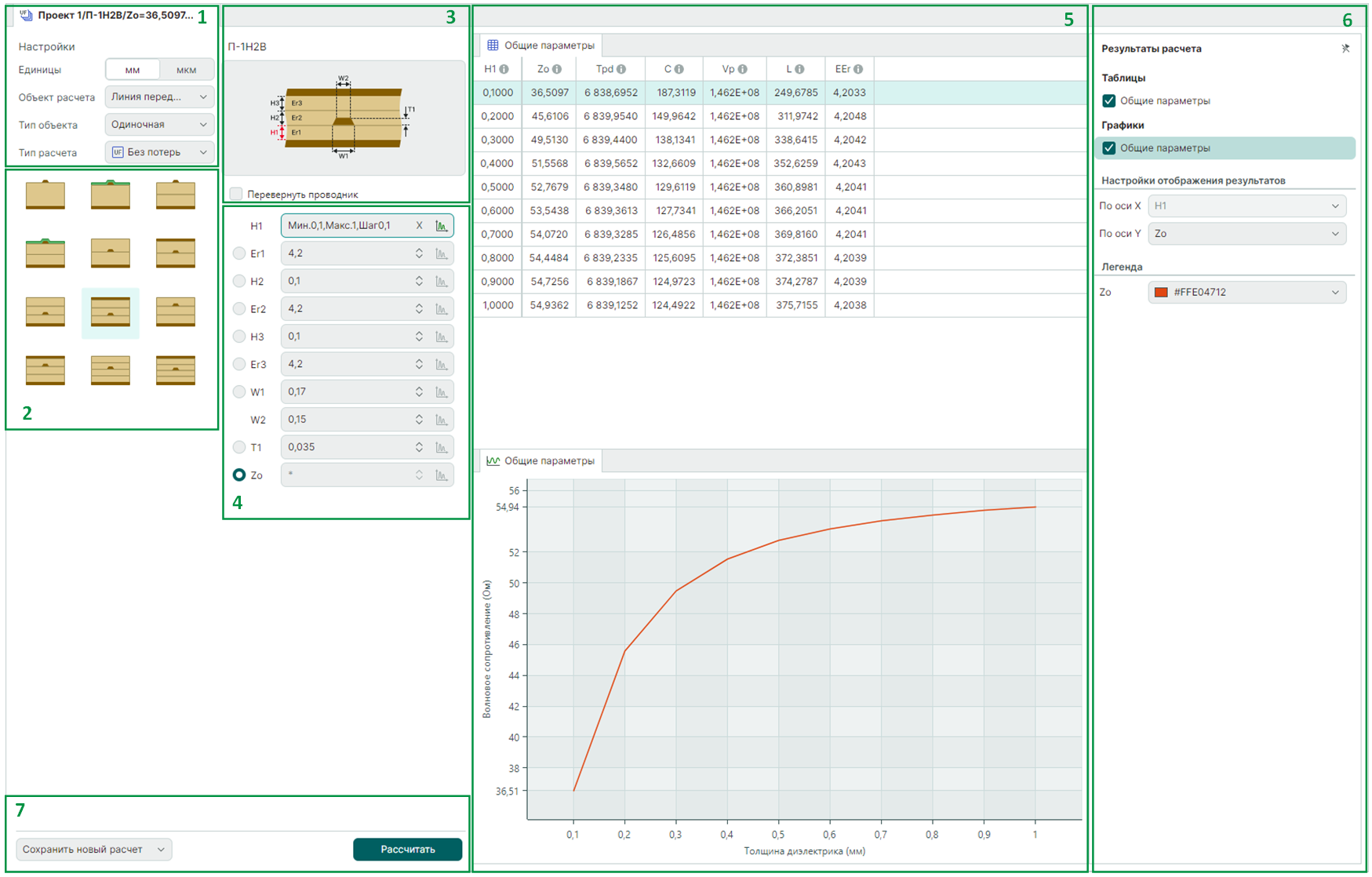

Рабочая область SimPCB Lite для расчета параметров ЛП разделена на несколько областей, каждая из которых отвечает за определенные функции, см. Рис. 1.

Рис. 1 Интерфейс для расчета параметров ЛП

Ниже представлен перечень функциональных областей интерфейса SimPCB:

• Область настроек расчета;
• Выбор модели линии передачи;
• Область просмотра выбранной модели линии передачи;
• Определение входных параметров ЛП;
• Область отображения результатов расчета;
• Область настроек отображения результатов расчета;
• Область запуска и сохранения расчета.
