Результаты расчета

Результаты расчета отображаются в виде таблиц и графиков (для множественных расчетов). Подробное описание работы с графиками см. Графики и настройки отображения.

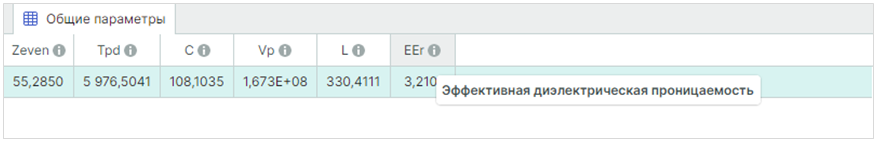

При наведении курсора мыши на условные обозначения рассчитанных параметров доступны всплывающие подсказки с описанием, см. Рис. 1.

Рис. 1 Всплывающие подсказки для параметров
Рис. 1 Всплывающие подсказки для параметров

Тип расчета «Без потерь»
Для одиночных и копланарных одиночных ЛП рассчитываются, см. Рис. 2:

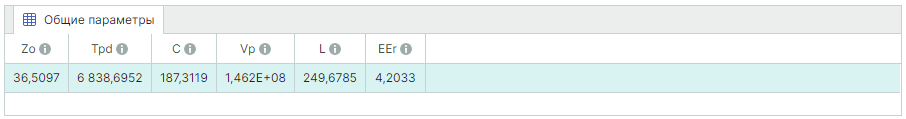

Рис. 2 Параметры одиночной и копланарной одиночной ЛП при расчете «Без потерь»
Рис. 2 Параметры одиночной и копланарной одиночной ЛП при расчете «Без потерь»
  • Zo – волновое сопротивление (Ом);
  • Tpd – задержка в проводнике (пс/м);
  • C – погонная емкость (пФ/м);
  • Vp – скорость распространения сигнала (м/с);
  • L – погонная индуктивность (нГн/м);
  • EEr – эффективная диэлектрическая проницаемость.

Для дифференциальных и копланарных дифференциальных ЛП рассчитываются аналогичные параметры.
Волновое сопротивление рассчитывается в нескольких режимах, см. Рис. 3:

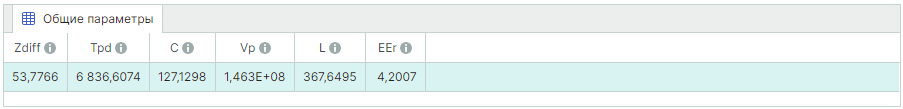

Рис. 3 Параметры дифференциальной и копланарной дифференциальной ЛП при расчете «Без потерь»
Рис. 3 Параметры дифференциальной и копланарной дифференциальной ЛП при расчете «Без потерь»
  • Zdiff – дифференциальное волновое сопротивление (Ом);
  • Zcomm – волновое сопротивление дифференциальной пары в режиме сигнала общего вида (Ом);
  • Zodd – волновое сопротивление линии, запитанной нечетной модой (Ом);
  • Zeven – волновое сопротивление линии, запитанной четной модой (Ом).

При проведении обратного расчета в таблице с результатами первый столбец будет отображать параметр, выбранный для расчета, см. Рис. 4:

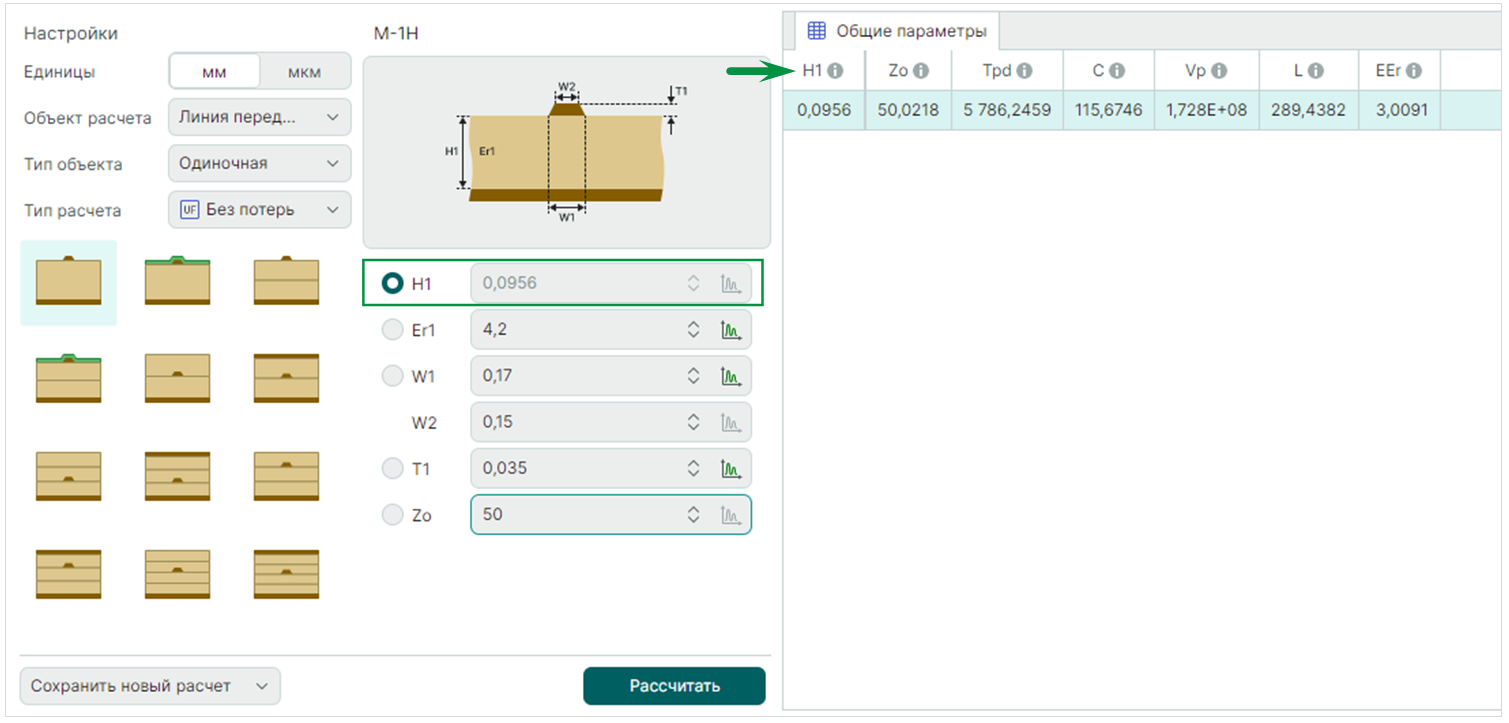

Рис. 4 Результаты обратного расчета
Рис. 4 Результаты обратного расчета

Тип расчета «Частотный анализ»
Для одиночных и копланарных одиночных ЛП рассчитываются, см. Рис. 5:

Рис. 5 Параметры одиночной и копланарной одиночной ЛП при расчете «Частотный анализ»
Рис. 5 Параметры одиночной и копланарной одиночной ЛП при расчете «Частотный анализ»
  • Zo – волновое сопротивление (Ом);
  • R – сопротивление (Ом);
  • L – индуктивность (нГн);
  • C – емкость (пФ);
  • G – проводимость диэлектрика (См);
  • αdb,R – ослабление в проводнике (Дб);
  • αdb,D – ослабление в диэлектрике (Дб);
  • αdb – общее ослабление (Дб);
  • Tpd – задержка (пс);
  • Vp – скорость распространения сигнала (м/с);
  • EEr – эффективная диэлектрическая проницаемость;
  • ɸ – фаза (рад);
  • Vɸ – скорость фазы (м/с).

Для дифференциальных и копланарных дифференциальных ЛП рассчитываются аналогичные параметры, а волновое сопротивление рассчитывается в нескольких режимах, см. Рис. 6:

Рис. 6 Параметры дифференциальной и копланарной дифференциальной ЛП при расчете «Частотный анализ»
Рис. 6 Параметры дифференциальной и копланарной дифференциальной ЛП при расчете «Частотный анализ»
  • Zdiff – дифференциальное волновое сопротивление (Ом);
  • Zcomm – волновое сопротивление дифференциальной пары в режиме сигнала общего вида (Ом);
  • Zodd – волновое сопротивление линии, запитанной нечетной модой (Ом);
  • Zeven – волновое сопротивление линии, запитанной четной модой (Ом).

Тип расчета «S-параметры»
Для одиночных и копланарных одиночных ЛП рассчитываются, см. Рис. 7:

Рис. 7 Параметры одиночной и копланарной одиночной ЛП при расчете «S-параметры»
Рис. 7 Параметры одиночной и копланарной одиночной ЛП при расчете «S-параметры»
  • S11 – коэффициент отражения от входа;
  • S21 – коэффициент передачи;
  • S12 – коэффициент обратной передачи;
  • S22 – коэффициент отражения от выхода.

Для дифференциальных и копланарных дифференциальных ЛП рассчитываются в одиночном и смешанном режимах.
Параметры ЛП при расчете в одиночном режиме, см. Рис. 8:

Рис. 8 Параметры дифференциальной и копланарной дифференциальной ЛП в одиночном режиме
Рис. 8 Параметры дифференциальной и копланарной дифференциальной ЛП в одиночном режиме

Параметры ЛП при расчете в смешанном режиме, см. Рис. 9:

Рис. 9 Параметры дифференциальной и копланарной дифференциальной ЛП в смешанном режиме
Рис. 9 Параметры дифференциальной и копланарной дифференциальной ЛП в смешанном режиме

Для результатов расчета S-параметров в табличном виде доступен выбор режима представления, см. Рис. 10:

Рис. 10 Режимы представления S-параметров
Рис. 10 Режимы представления S-параметров
  • «Магнитуда/фаза»;
  • «Магнитуда (дБ)/фаза»;
  • «Действительная/мнимая».

Тип расчета «Перекрестные помехи»
Для одиночных ЛП рассчитываются, см. Рис. 11:

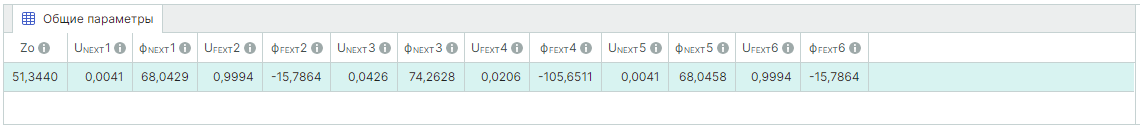

Рис. 11 Параметры одиночной ЛП при расчете «Перекрестные помехи»
Рис. 11 Параметры одиночной ЛП при расчете «Перекрестные помехи»
  • Zo – волновое сопротивление (Ом);
  • UNEXT – напряжение в начале проводника (мВ);
  • ɸNEXT – фаза в начале проводника (°);
  • UFEXT – напряжение в конце линии (мВ);
  • ɸFEXT – фаза в конце линии (°).

Для дифференциальных ЛП рассчитываются аналогичные параметры, отличным является, см. Рис. 12:

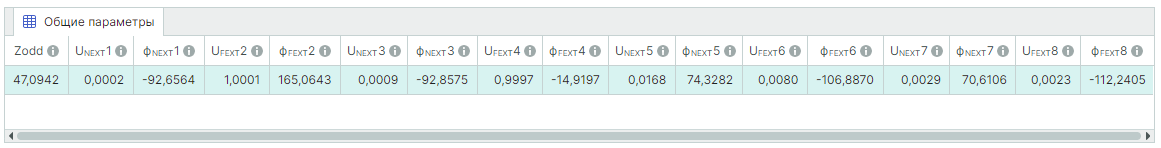

Рис. 12 Параметры дифференциальной ЛП при расчете «Перекрестные помехи»
Рис. 12 Параметры дифференциальной ЛП при расчете «Перекрестные помехи»
  • Zodd – волновое сопротивление линии, запитанной нечетной модой (Ом);

Примечание! Количество рассчитываемых параметров UNEXT, ɸNEXT, UFEXT, ɸFEXT зависит от выбранной модели и количества линий передачи.

Множественный расчет
При проведении множественного расчета любого типа первый столбец в таблице с результатами будет отображать диапазон значений выбранного параметра, каждому значению из диапазона соответствует рассчитанное значение параметров, см. Рис. 13:

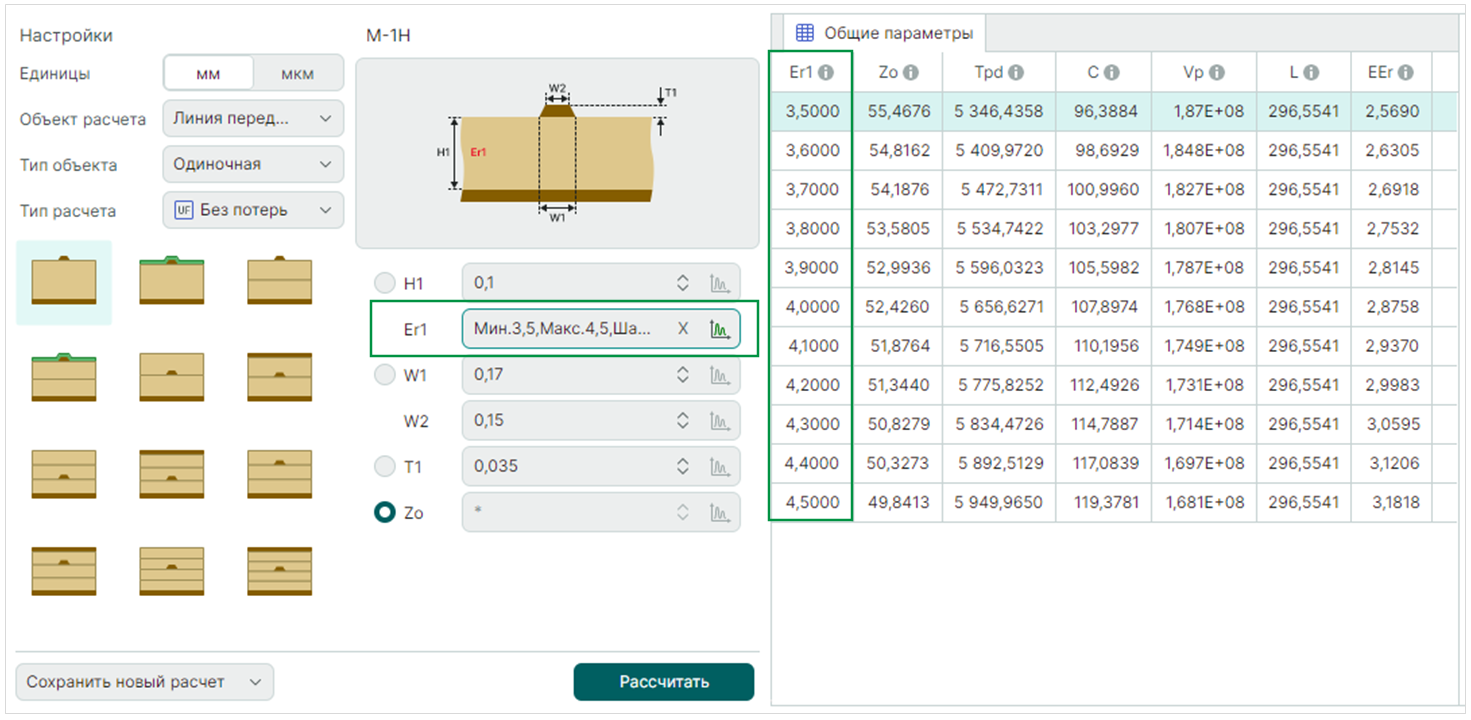

Рис. 13 Результаты множественного расчета
Рис. 13 Результаты множественного расчета

Если изменяемым параметром множественного расчета является частота (Fc), то таблица с результатами будет включать и зависимый параметр – фронт сигнала (tr), см. Рис. 14.

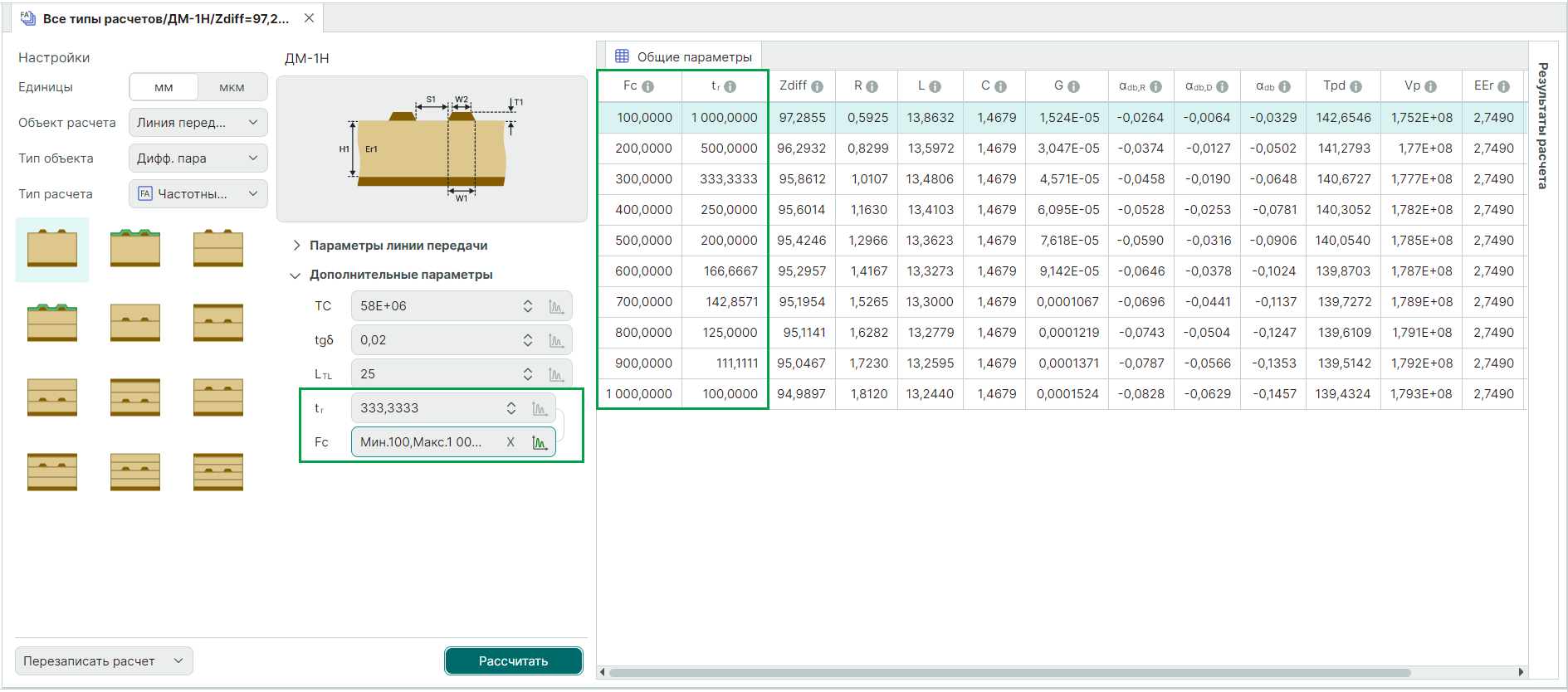

Рис. 14 Множественный расчет, где изменяемый параметр – частота
Рис. 14 Множественный расчет, где изменяемый параметр – частота
