Графики и настройки отображения

Настройки отображения результатов доступны в отдельной панели «Результаты расчета».
По умолчанию после проведения расчета результаты отображаются в виде таблиц с параметрами, для отображения графиков установите флаг в соответствующий чек-бокс, см. Рис. 1.

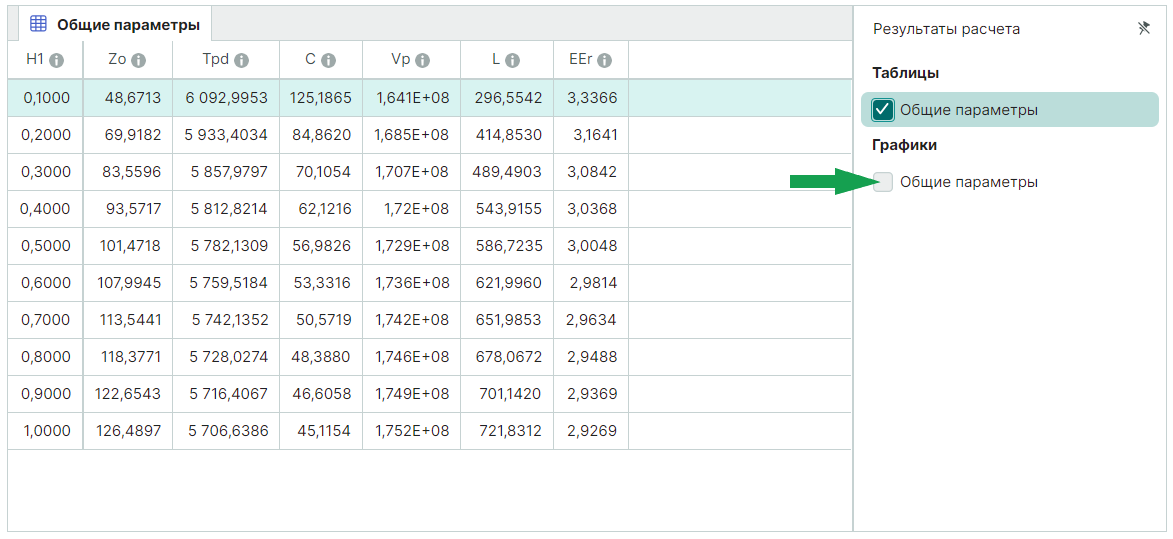

Рис. 1 Результаты расчета по умолчанию

Примечание! Построение графиков производится для множественных расчетов.

Графики открываются в отдельной вкладке, расположение которой можно изменять при помощи навигационных кнопок, см. Рис. 2.

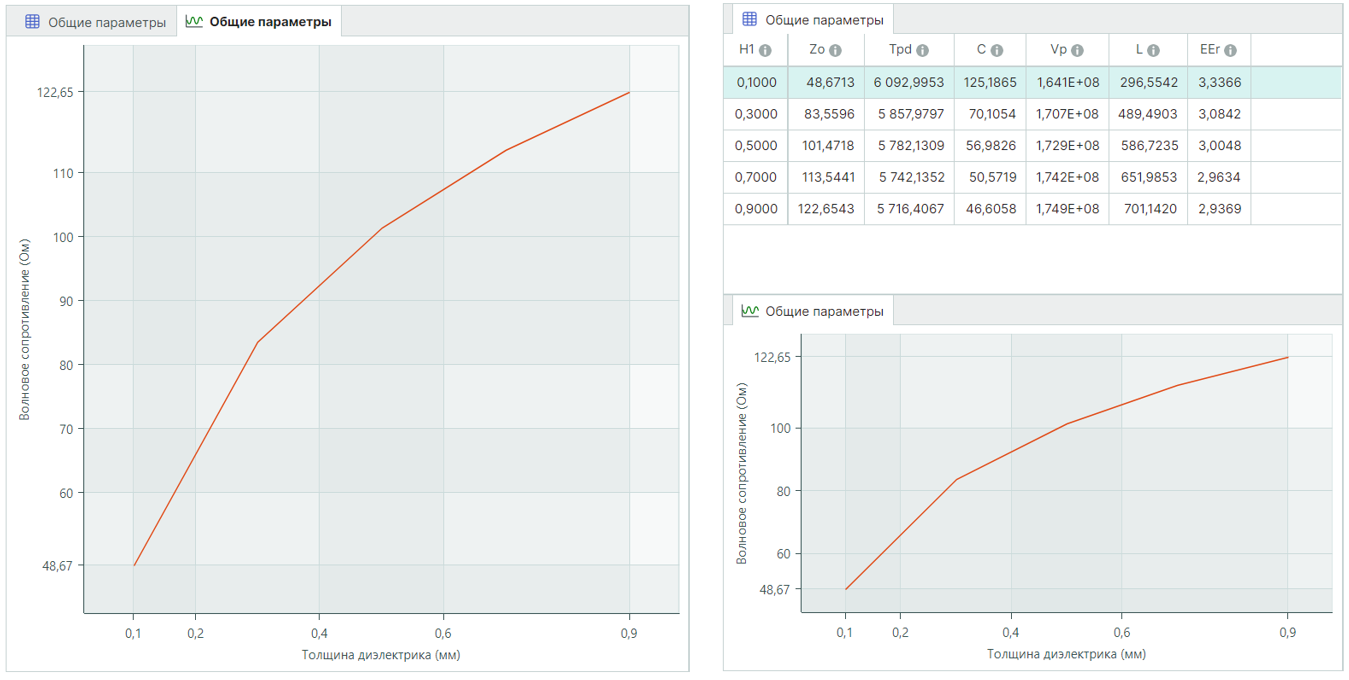

Рис. 2 Пример расположения вкладки

По оси Х графика отображается параметр, значение которого задано в диапазоне для множественного расчета. Параметр по оси Y может быть изменен.
При перемещении по графику курсор «привязывается» к одному из значений параметра по оси Х, отображается виджет с информацией о значении параметров по оси Х и Y.
Значения параметра при этом изменяются от минимального до максимального в пределах заданного диапазона с установленным шагом. Направляющие линии позволяют отследить более точные значения параметров, см. Рис. 3.

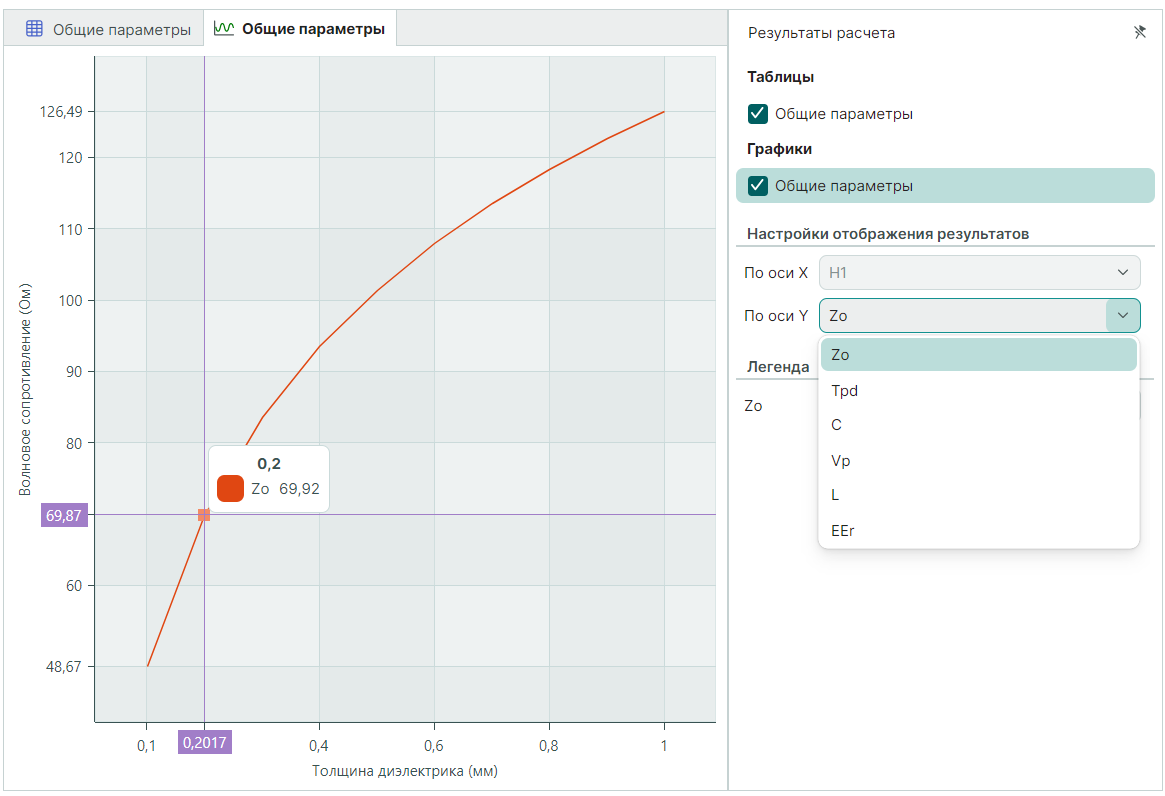

Рис. 3 Пример графика и настроек отображения

Тип расчета «Без потерь»
Для одиночных и копланарных одиночных ЛП для отображения по оси Y доступны все рассчитанные параметры, отображаемые в табличном виде (Zo, Tpd, C, Vp, L, EEr), подробнее см. раздел Результаты расчета тип расчета «Без потерь», см. Рис. 4.

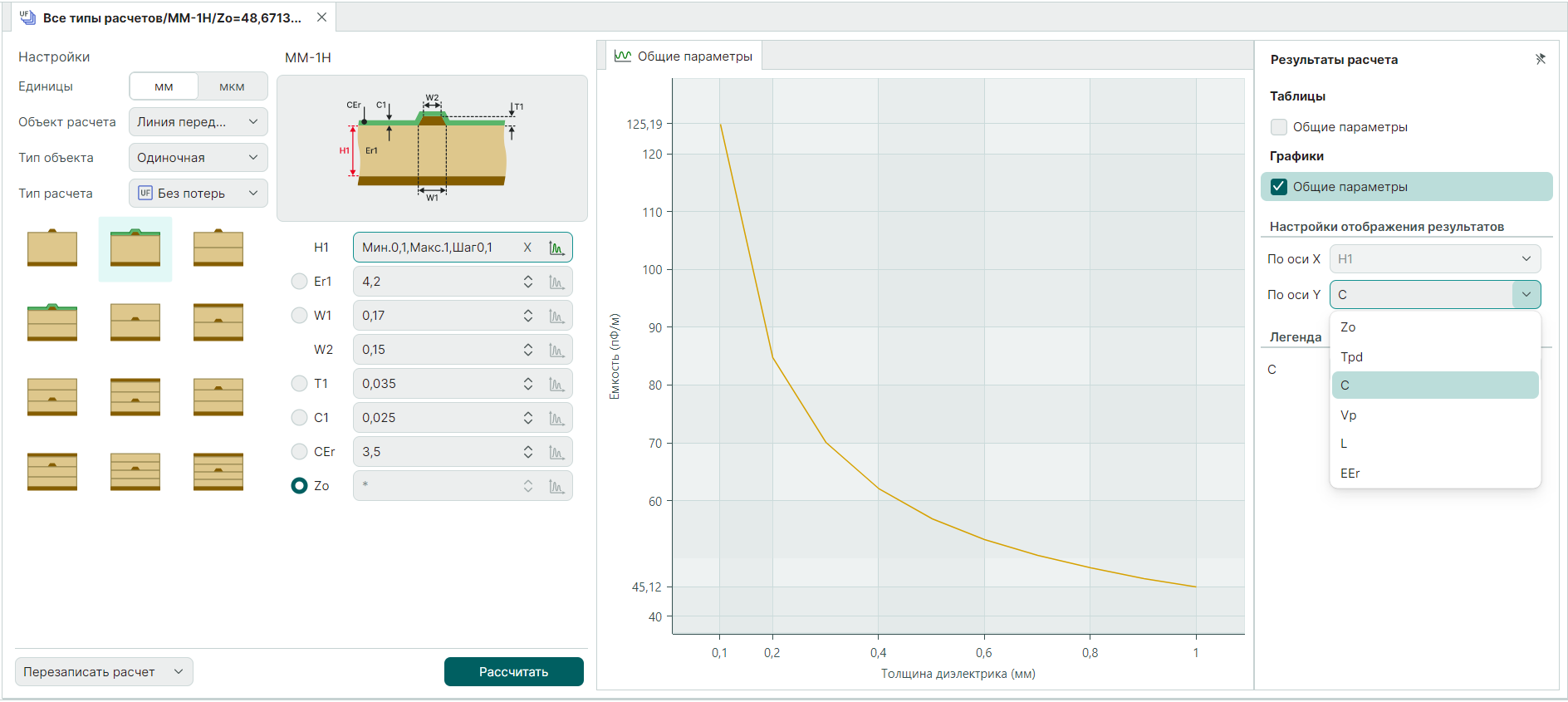

Рис. 4 Параметры одиночной и копланарной одиночной ЛП при расчете «Без потерь»

Для дифференциальных и копланарных дифференциальных ЛП параметры, доступные для отображения по оси Y, аналогичны.
Отображаемое волновое сопротивление будет соответствует выбранному режиму, см. Рис. 5:

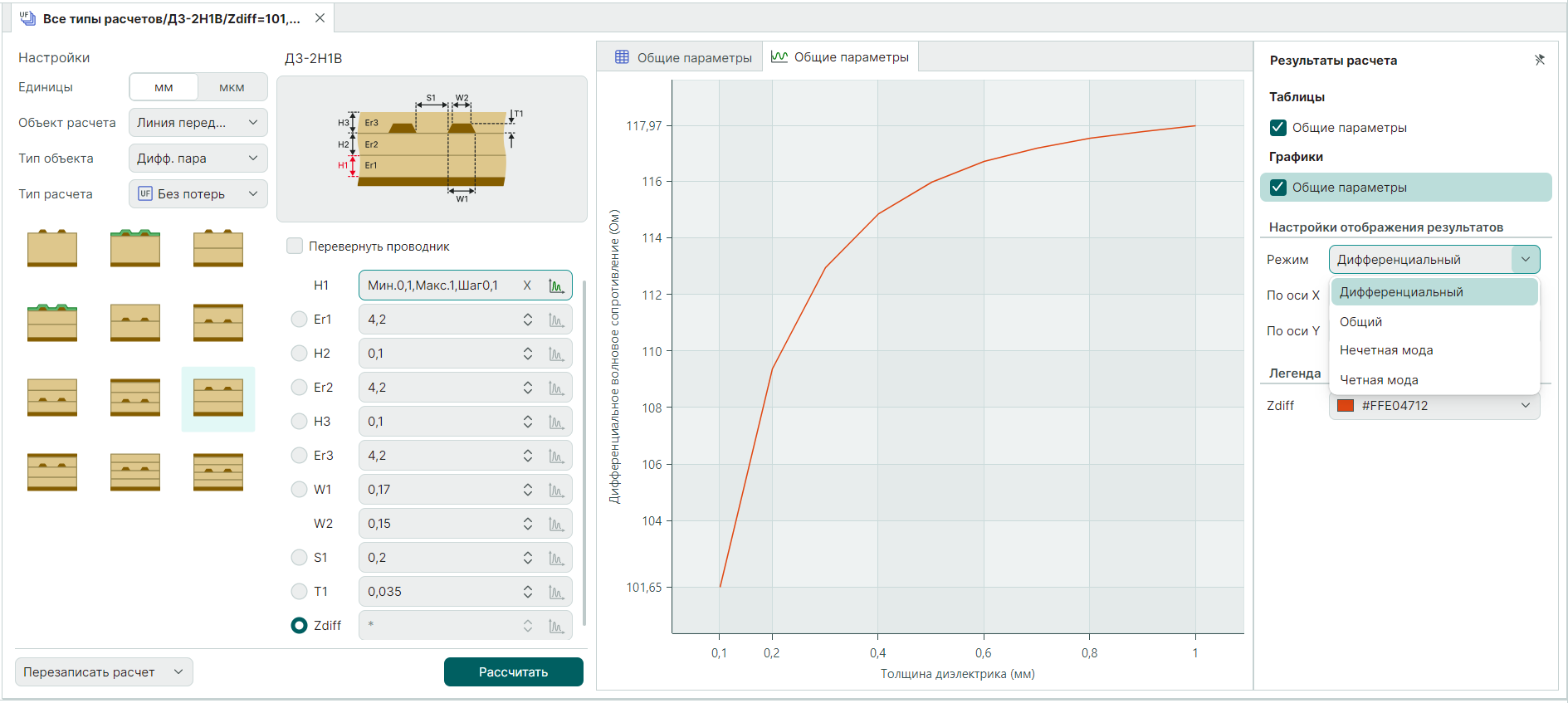

Рис. 5 Параметры дифференциальной и копланарной дифференциальной ЛП при расчете «Без потерь»

• «Дифференциальный» – дифференциальное волновое сопротивление (Zdiff);
• «Общий» – волновое сопротивление дифференциальной пары в режиме сигнала общего вида (Zcomm);
• «Нечетная мода» – волновое сопротивление линии, запитанной нечетной модой (Zodd);
• «Четная мода» – волновое сопротивление линии, запитанной четной модой (Zeven).

Примечание! При проведении обратного расчета по оси Х будет отображен параметр, выбранный для расчета.

Тип расчета «Частотный анализ»
Для одиночных и копланарных одиночных ЛП для отображения по оси Y доступны все рассчитанные параметры, отображаемые в табличном виде (Zo, R, L, C, G, αdb,R, αdb,D, αdb, Tpd, Vp, EEr, ɸ, Vɸ), подробнее см. раздел Результаты расчета тип расчета «Частотный анализ», см. Рис. 6:

Рис. 6 Параметры одиночной и копланарной одиночной ЛП при расчете «Частотный анализ»

Параметры ослабления (αdb,R, αdb,D, αdb) доступны для совместного отображения на графике.
Для дифференциальных и копланарных дифференциальных ЛП параметры, доступные для отображения по оси Y аналогичны.
Отображаемое волновое сопротивление будет соответствует выбранному режиму, см. Рис. 7:

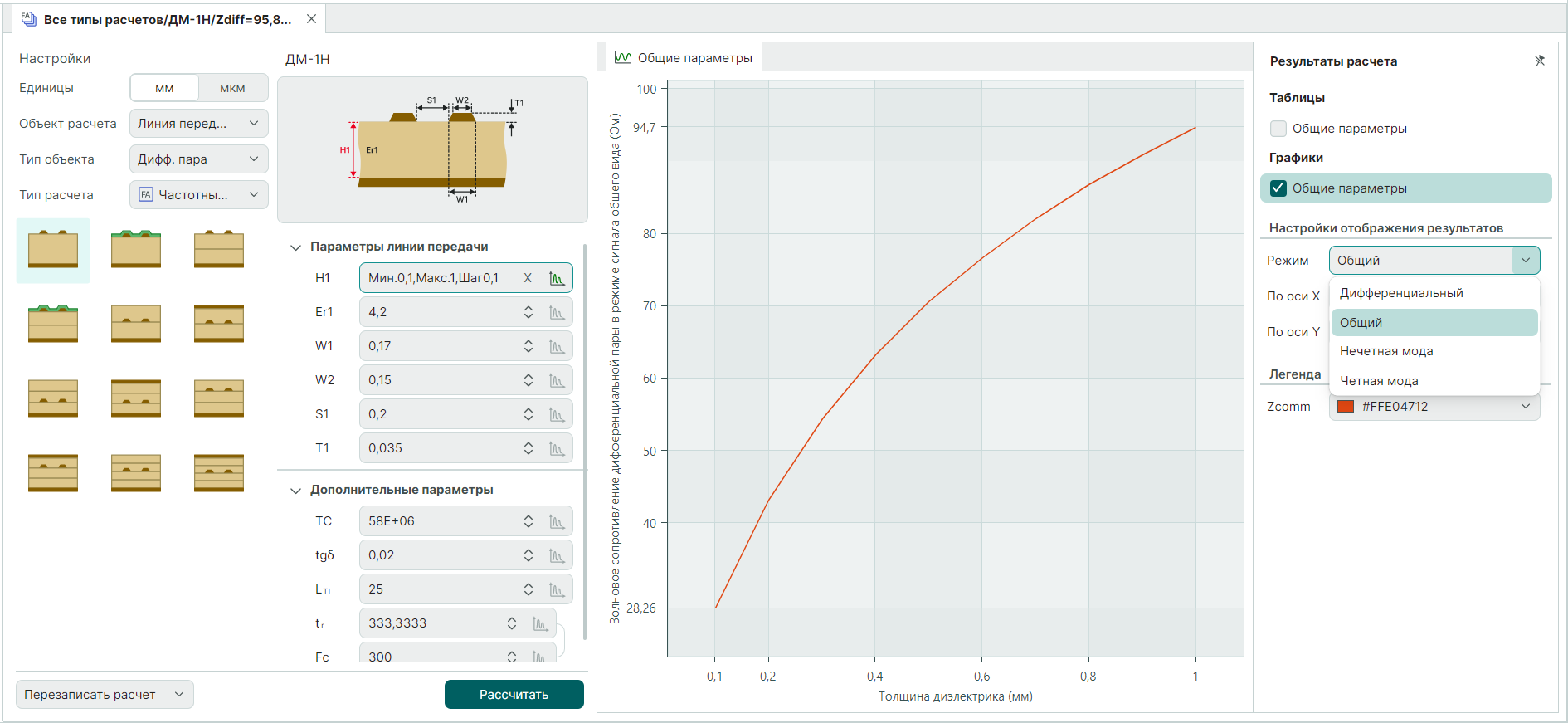

Рис. 7 Параметры дифференциальной и копланарной дифференциальной ЛП при расчете «Частотный анализ»

• «Дифференциальный» – дифференциальное волновое сопротивление (Zdiff);
• «Общий» – волновое сопротивление дифференциальной пары в режиме сигнала общего вида (Zcomm);
• «Нечетная мода» – волновое сопротивление линии, запитанной нечетной модой (Zodd);
• «Четная мода» – волновое сопротивление линии, запитанной четной модой (Zeven).

Тип расчета «S-параметры»
Для одиночных и копланарных одиночных ЛП для отображения по оси Y доступны все рассчитанные параметры, отображаемые в табличном виде (S11, S12, S21,S22), подробнее см. раздел Результаты расчета тип расчета «S-парметры», см. Рис. 8. Рассчитанные S-параметры доступны для одновременного отображения на графике, установите флаги в чек-боксы нужных параметров и нажмите «ОК».

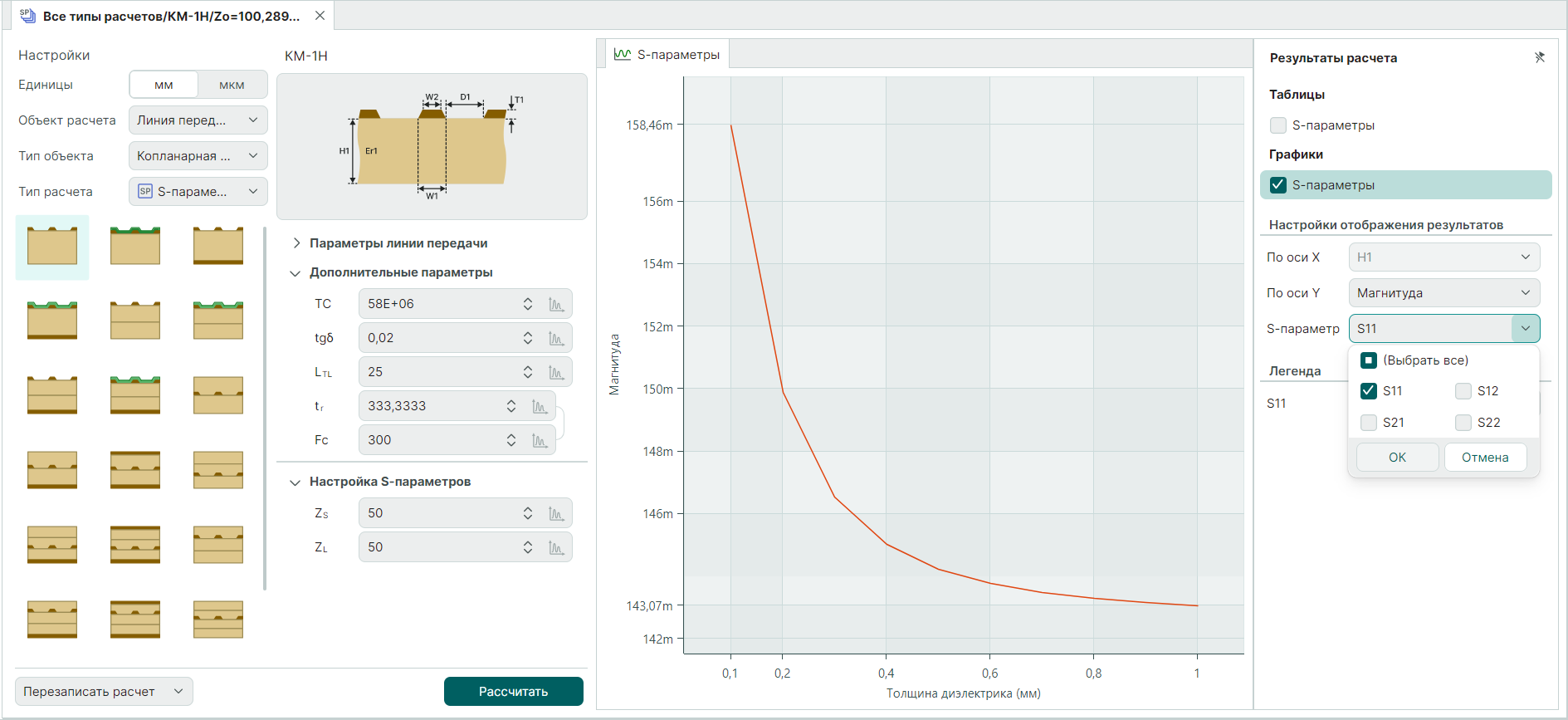

Рис. 8 Параметры одиночной и копланарной одиночной ЛП при расчете «S-параметр»

Доступные режимы для отображения S-параметров на графиках, см. Рис. 9:

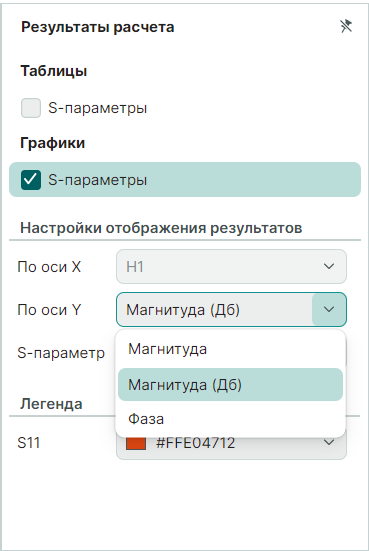

Рис. 9 Выбор режима

• «Магнитуда»;
• «Магнитуда (дБ)»;
• «Фаза».

Для дифференциальных и копланарных дифференциальных ЛП рассчитываются в одиночном режиме и смешанном режимах. Для каждого режима формируется отдельная вкладка с графиками. Рассчитанные S-параметры доступны для одновременного отображения на графике, установите флаги в чек-боксы нужных параметров и нажмите «ОК», см. Рис. 10:

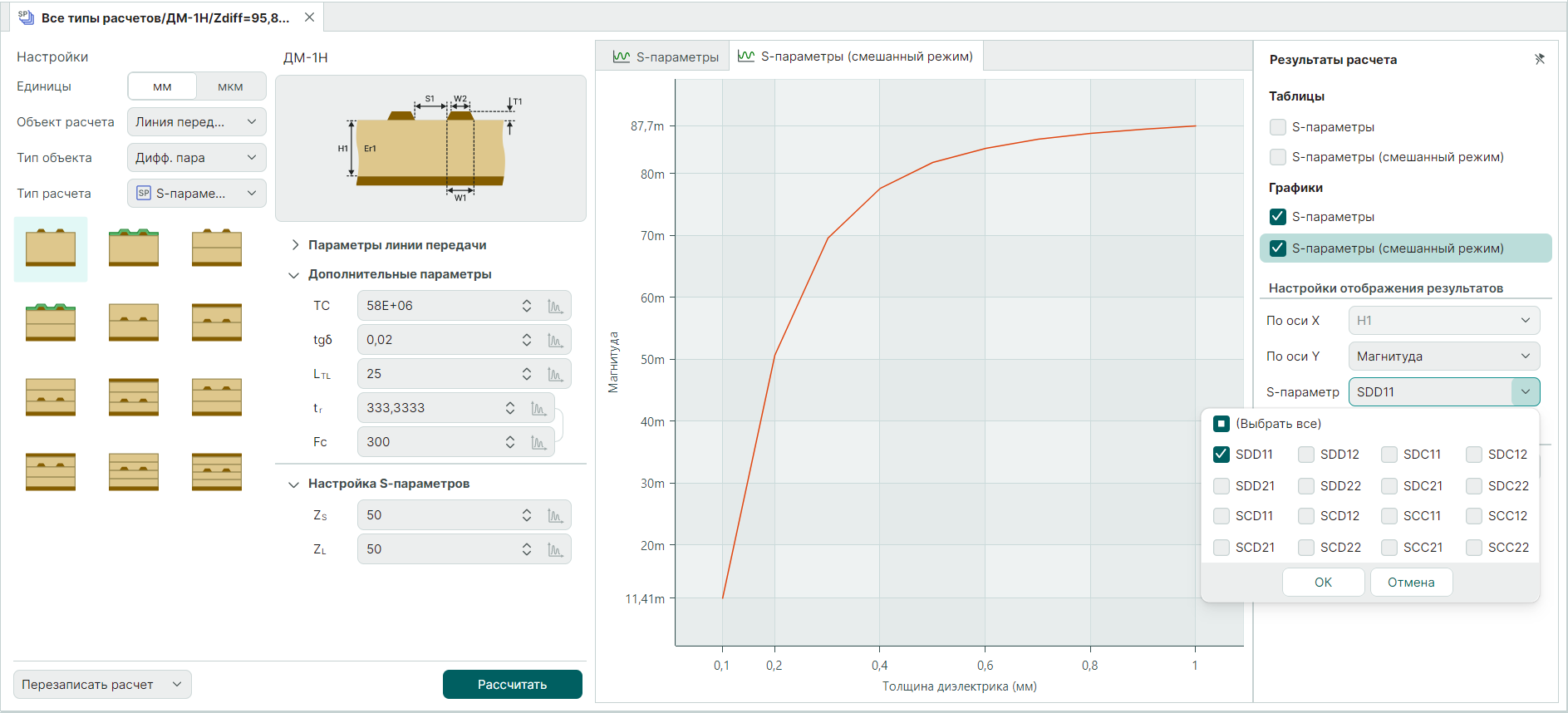

Рис. 10 Параметры дифференциальной и копланарной дифференциальной ЛП в смешанном режиме

Режимы отображения S-параметров на графиках аналогичны («Магнитуда», «Магнитуда (дБ)», «Фаза»).
Тип расчета «Перекрестные помехи»
Для одиночных ЛП для отображения по оси Y доступны параметры для каждого порта проводников ЛП, см. Рис. 11:

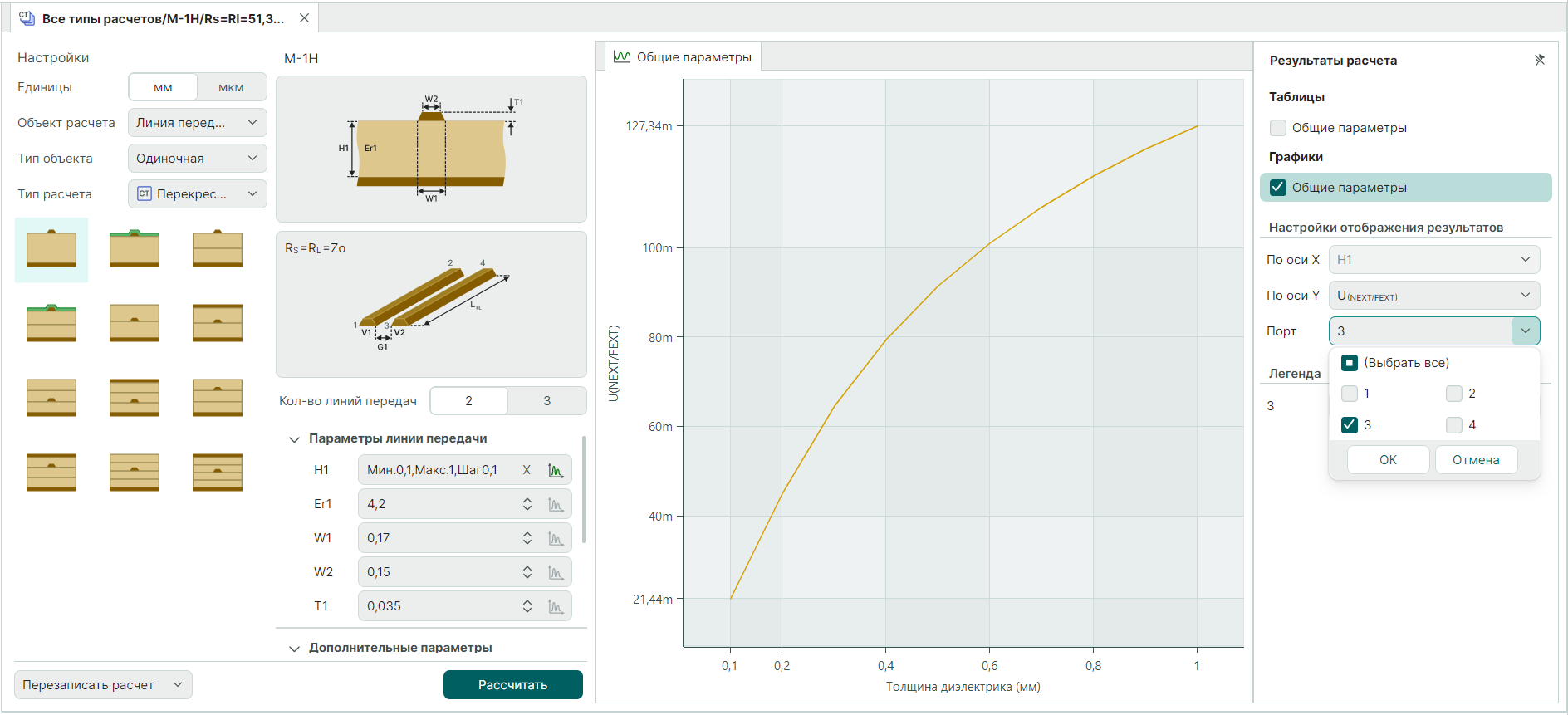

Рис. 11 Параметры одиночной ЛП при расчете «Перекрестные помехи»

• UNEXT/FEXT – напряжение помехи на ближнем и дальнем конце выбранного порта;

• FNEXT/FEXT – фаза на ближнем и дальнем конце выбранного порта.

Рассчитанные параметры доступны для одновременного отображения на графике, в выпадающем меню «Порт» установите флаги в чек-боксы нужных портов и нажмите «ОК».
Для дифференциальных ЛП настройки отображения и выбор портов аналогичны, см. Рис. 12.

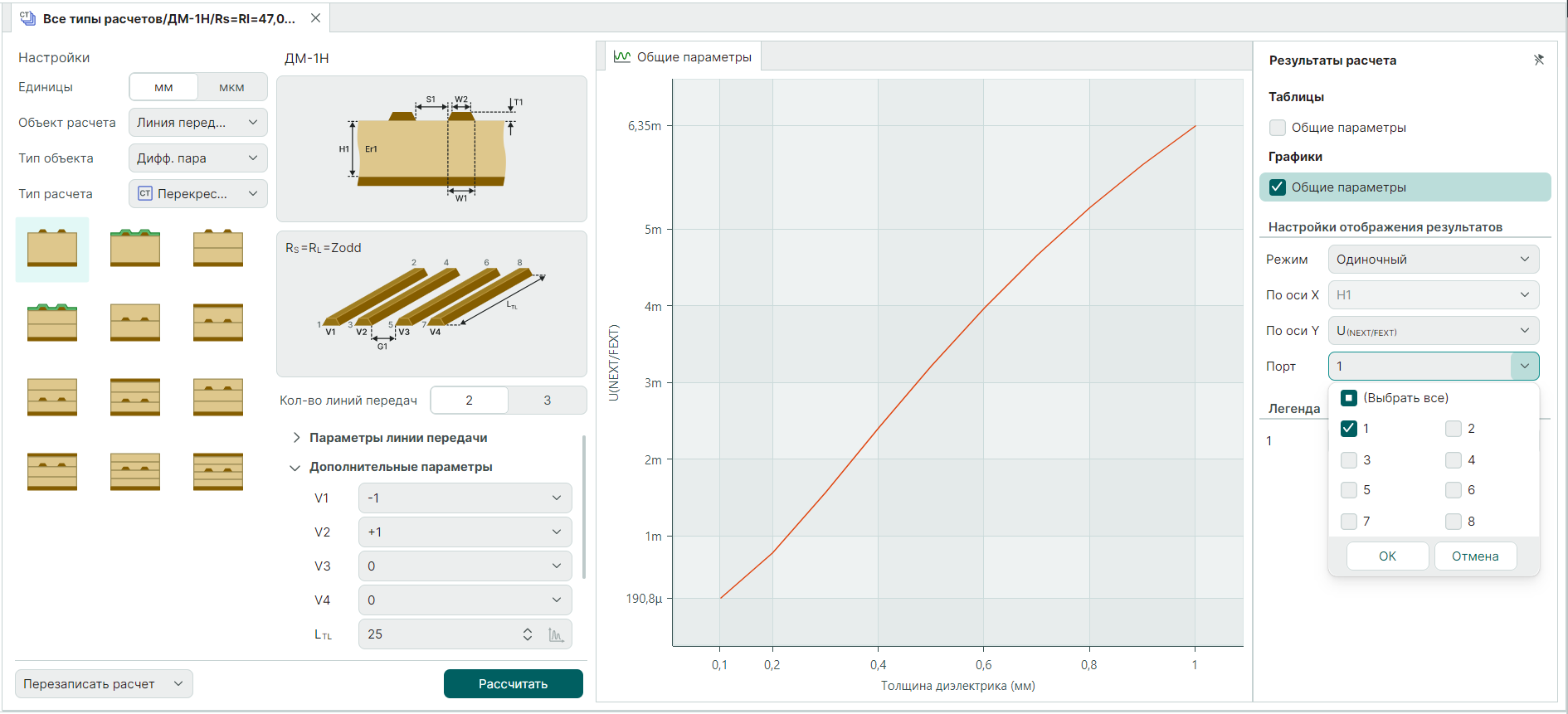

Рис. 12 Параметры дифференциальной ЛП при расчете «Перекрестные помехи»

Если изменяемым параметром множественного расчета является частота (Fc), то для отображения на графике по оси Х можно выбрать зависимый параметр – фронт сигнала (tr), см. Рис. 13.

Рис. 13 Множественный расчет, где изменяемый параметр - частота

Цвет любого графика может быть изменен с помощью выпадающего меню в разделе «Легенда», см. Рис. 14.

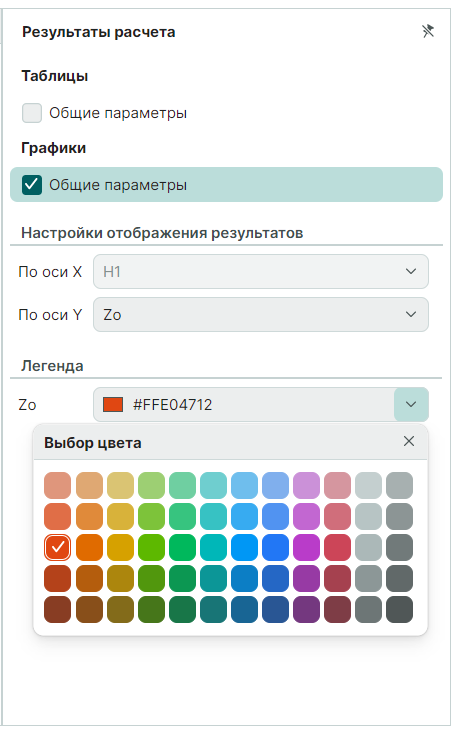

Рис. 14 Выбор цвета
