Меню «SimOne»¶
Все доступные для SimOne операции могут быть вызваны из главного и контекстного меню системы Delta Design.

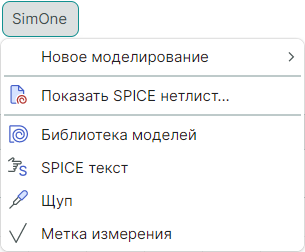

Меню команд «SimOne» доступно из главного меню и содержит следующие пункты, см. Рис. 1.
Примечание! Меню «SimOne» отображается в главном меню программы только при активном документе схемы проекта.
Описание доступных команд раздела главного меню «SimOne» представлен в Табл. 1.
Таблица 1 Перечень доступных команд
| Символ | Команда | Описание |
|---|---|---|
| Новое моделирование | Создание новой симуляции для активной схемы проекта моделирования. | |
 |
Показать SPICE-нетлист… | Отображение в отдельном окне SPICE-нетлиста, сгенерированного по активной схеме проекта моделирования. |
 |
Библиотека моделей... | Активирование панели библиотеки моделей. |
 |
SPICE-текст | Размещение SPICE-блока на схеме проекта моделирования. |
 |
Щуп | Размещение щупа на схеме проекта моделирования. |
 |
Метка измерения | Размещение метки измерения на схеме проекта моделирования. |
