Общие сведения о результатах моделирования¶
После запуска выбранного моделирования (симуляции) при активной вкладке с результатами моделирования в главное меню «SimOne» отображается обновленный список команды, см. Рис. 1.
В Табл. 1 представлены команды доступные при работе с модулем SimOne после запуска моделирования при активной вкладке с результатами моделирования.
Таблица 1 Команды SimOne из главного меню при активной вкладке с результатами моделирования
| Команда | Описание |
|---|---|
| Новое моделирование | Выбор анализа схемы для создания нового моделирования. |
| Параметры | Открывается окно для просмотра и изменения параметров текущего моделирования. |
| Подстройка параметров | Открывается панель «Моделирование: Подстройка параметров». |
| Просмотр результатов расчета | Открывается окно «Результаты расчета» для просмотра. |
| Запустить | Запускается симуляция и открывается окно просмотра графиков результатов текущей симуляции. |
| Экспорт уравнений | Выбор формата для экспорта уравнений: - численные уравнения схемы; - символьные уравнения схемы. |

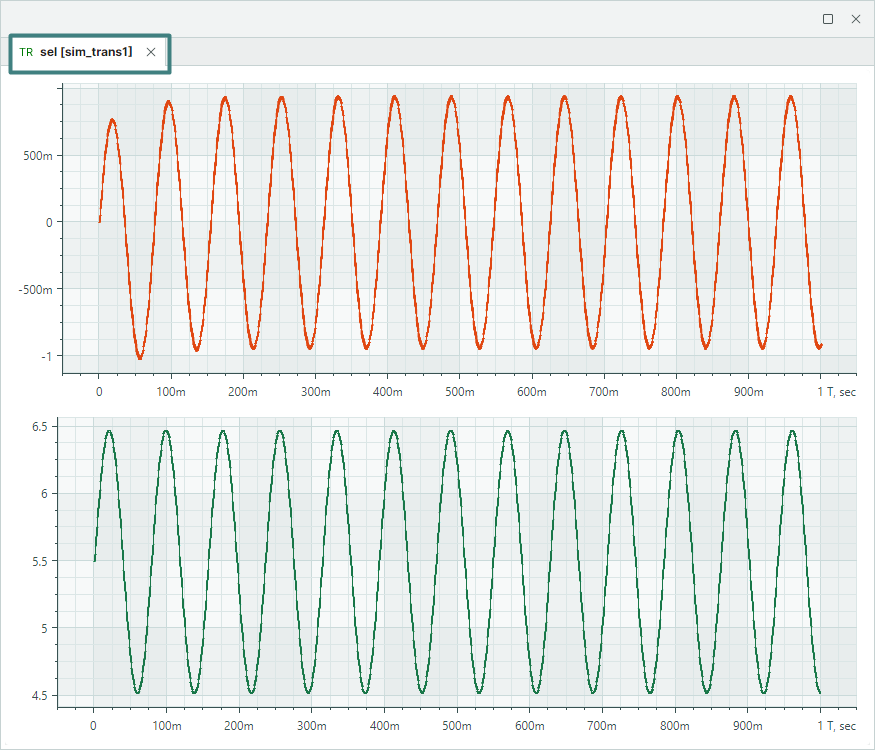

После запуска выбранного моделирования (симуляции) для отображения и обработки результатов программа открывает вкладку с именем проекта, см. Рис. 2.
Результаты проведённого моделирования схемы в разделе модуля SimOne могут быть представлены:
- в графическом виде;
- в табличном виде;
- в текстовом виде.
Примечание! Результаты расчета в текстовом виде отображаются при вызове команды из главного меню «SimOne» → «Просмотр результатов расчётов».
Модуль SimOne позволяет:
- отображать результаты моделирования;
- использовать функции курсоров для измерения параметров кривых;
- рассчитывать и отображать коэффициенты ряда Фурье выбранных графиков;
- производить измерения широкого набора параметров графиков.
Модуль SimOne содержит:
- Окно графиков, которое позволяет отображать любое количество графиков. Каждый расчёт может иметь произвольное количество окон графиков, каждое окно графиков может иметь произвольное количество полей для отображения диаграмм, каждая диаграмма может отображать произвольное количество графиков.
- Панель графиков, которая содержит список отображаемых графиков.
- Панель измерений, которая отображает численные значения измерений, проведённых по результатам моделирования.
- Панель курсоров, которая отображает текущие координаты курсоров, а также соотношения между ними.
- Окно добавления новых измерений.
- Окно добавления графика результата быстрого преобразования Фурье.
Графики, представленные в модуле SimOne, могут быть сохранены в форматах:
- Файлы MatLab (*.m);
- Файлы Maple (*.mw);
- Текстовый файлы (*.txt);
- Файлы CSV (*.csv);
- Звуковые файлы (*.wav);
- Файлы TouchStone (*.snp);
- PWL файлы (*.pwl);
- Freq файлы (*.frq).
Примечание! Графики сохраняются в файлы форматов TouchStone (.snp) и Freq (.frq) после проведения моделирования «Частотный анализ».
