Расположение объектов на слоях

В графическом редакторе производственных файлов используются слои для отображения данных. Любой графический объект, отображаемый в редакторе, принадлежит определенному слою. Все слои имеют единую систему координат, а их точки начала координат и оси совпадают.
В графическом редакторе один из слоев всегда является активным, см. Переключение слоев. В зависимости от типа активного слоя будут доступны соответствующие объекты для размещения.
Доступные для размещения объекты отображены в главном меню программы «Разместить», см. Рис. 1.

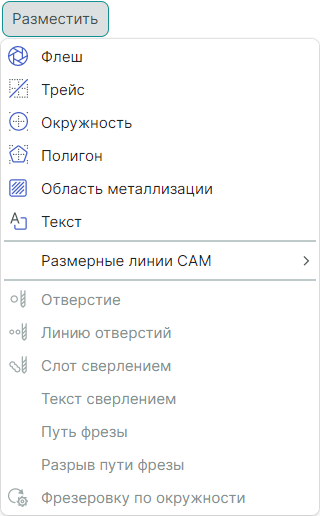

Рис. 1 Меню «Разместить»

Также переход к размещению объектов доступен в контекстном меню, см. Рис. 2.

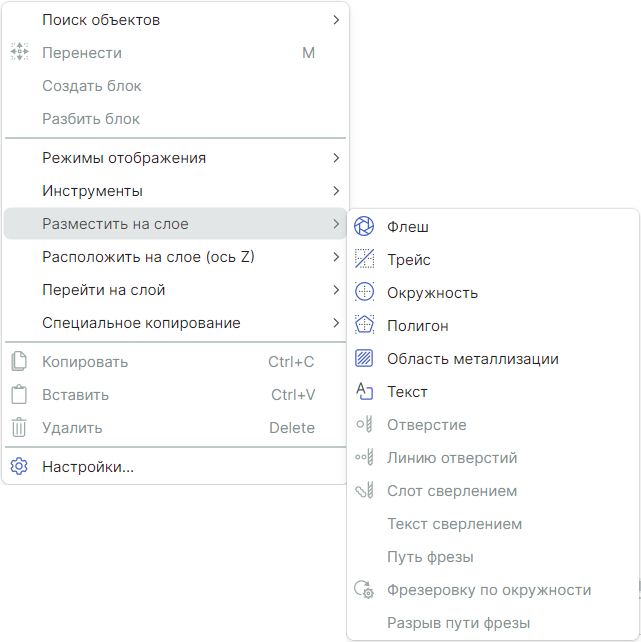

Рис. 2 Контекстное меню «Разместить на слое»

Для размещения на гербер слоях доступны объекты:

• Флеш;
• Трейс;
• Окружность;
• Полигон;
• Область металлизации;
• Текст;
• Размерные линии.

Для размещения на слоях механической обработки доступны следующие объекты:

• Отверстие;
• Линия отверстий;
• Слот сверлением;
• Текст сверлением;
• Путь фрезы;
• Разрыв пути фрезы;
• Фрезеровка по окружности
• Замкнутый путь фрезы.

Примечание! Активный инструмент размещения того или иного объекта будет сброшен, если слой расположения в момент размещения будет изменен на слой, не поддерживающий текущий объект. Например, если при размещении пути фрезы активный слой механической обработки изменен на гербер слой, размещение будет прекращено, и наоборот, инструмент размещения трейса прекратит работу при изменении гербер слоя на слой механической обработки.
