Копирование объектов

При копировании и последующей многократной вставке УГО будет вставлено с ближайшим вакантным номером позиционного обозначения.

Пример! На схеме присутствуют УГО с номерами R1 ‑ R17 и R19 – R22. Таким образом, при копировании элемента RX, при вставке будет вставлено УГО с позиционным обозначением R18. При последующей вставке будет вставлено УГО с позиционным обозначением R23. При последующих вставках позиционное обозначение будет увеличиваться на единицу R24, R25, R26, и т.д.

Если было скопировано УГО отдельной секции, то при вставке будут вставлены секции новых экземпляров секций радиодетали.

Пример! Если была скопирована секция DD1.1, то при копировании и дальнейшей вставке на схеме к размещению будет предложена секция DD2.1 и т.д., см. Рис. 1.

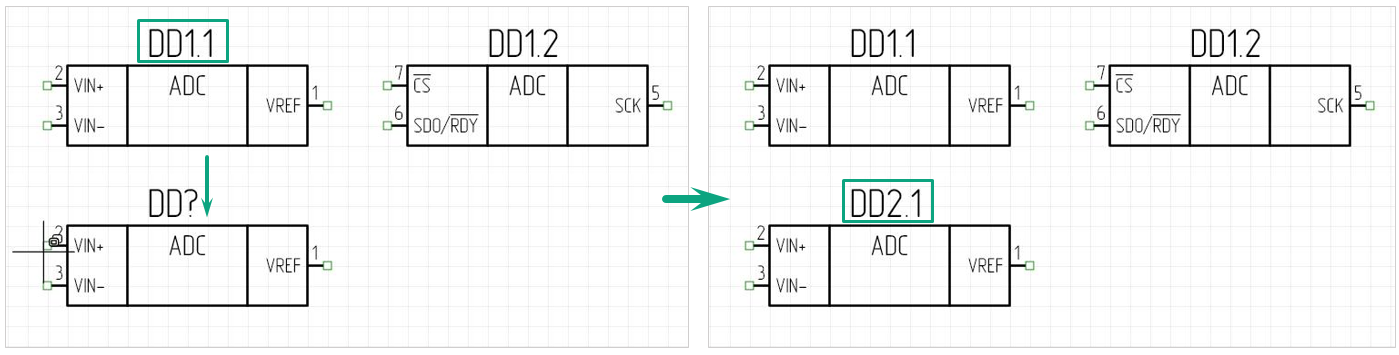

Рис. 1 Копирование и вставка УГО секции

Для копирования объекта:
1. Выделите объект.
2. В контекстном меню выберите пункт «Копировать» или воспользуйтесь сочетанием клавиш «Ctrl+С».
3. Перейдите на свободное место листа схемы и в контекстном меню выберите пункт «Вставить» или воспользуйтесь сочетанием клавиш «Ctrl+V», после чего скопированный объект будет размещен, см. Рис. 2.

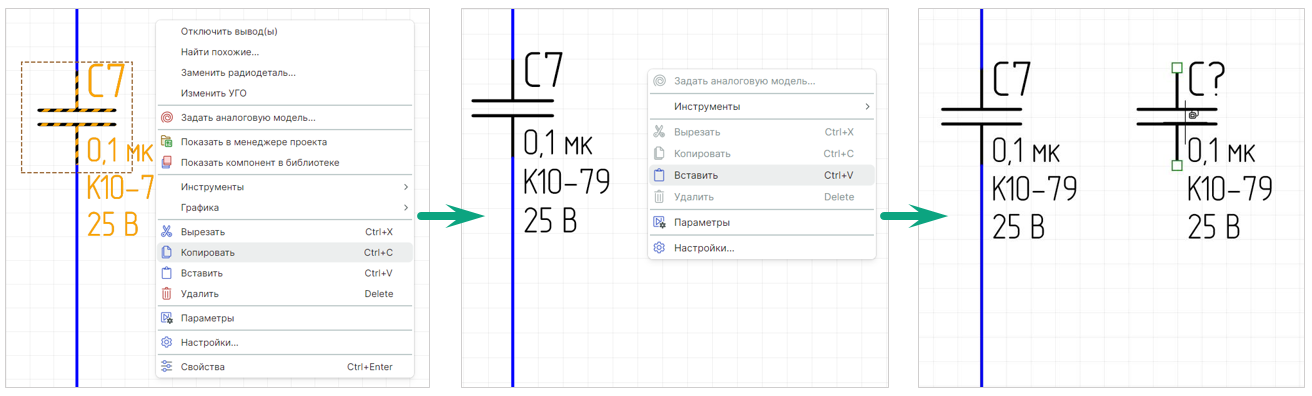

Рис. 2 Копирование и вставка объекта на схеме

Для копирования объекта матрицей:
1. Выделите объект.
2. Выберите инструмент «Копирование матрицей» на панели инструментов «Графика», см. Рис. 3.

Рис. 3 Копирование объекта матрицей

3. Установите необходимые параметры копирования в появившемся окне «Копирование матрицей», см. Рис. 4:

• «Фиксированное число копий» – укажите количество строк и колонок, возможность наложения объектов;
• «Фиксированное расстояние» – установите значения отступа объектов друг от друга или шага между ними.

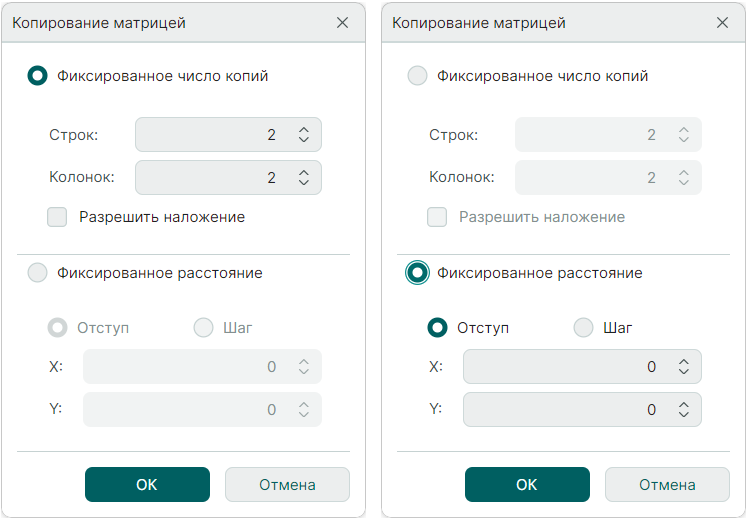

Рис. 4 Настройка параметров при копировании объектов матрицей

4. Нажмите кнопку «ОК» для подтверждения действий в нижней части окна «Копирование матрицей» или кнопку «Отмена» для отмены действий.
