Экспорт в DXF

Delta Design поддерживает экспорт графической информации в формате *.DXF.
Для экспорта печатной платы в формате DXF:

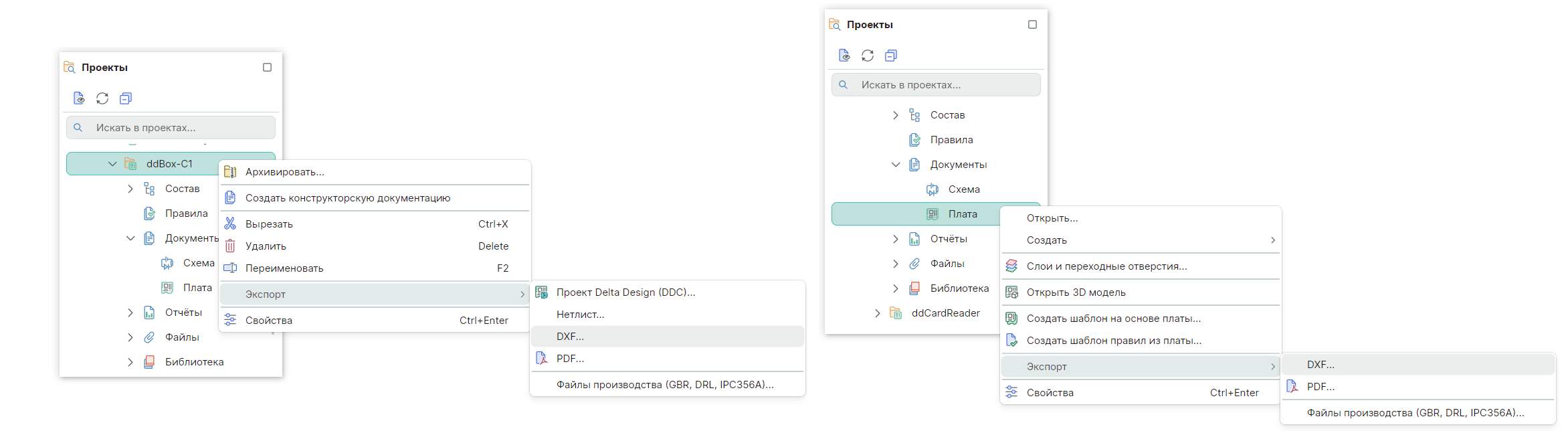

1. Вызовите контекстное меню с узла проекта, выберите «Экспорт» → «DXF» или с узла платы проекта, выберите «Экспорт DXF...», см. Рис. 1.

Рис. 1 Вызов экспорта из контекстного меню
Рис. 1 Вызов экспорта из контекстного меню

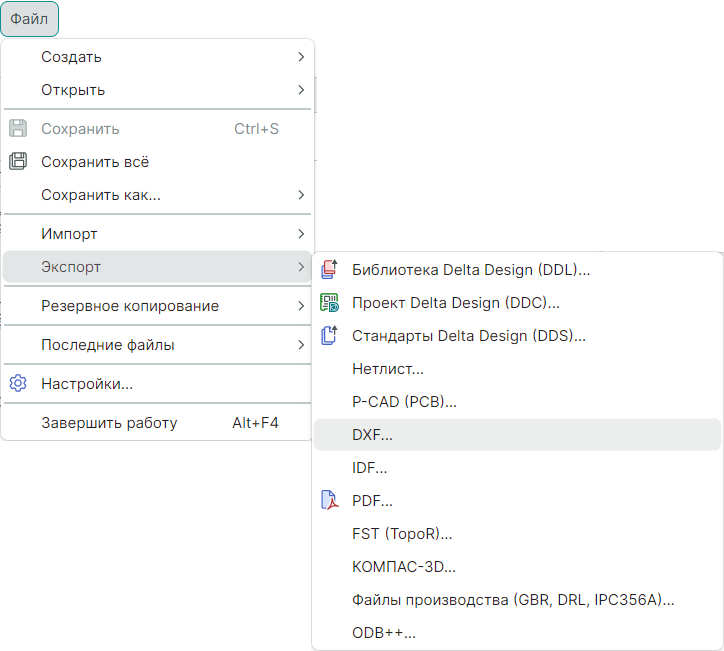

При открытом редакторе платы проекта вызов экспорта DXF также доступен из главного меню программы, раздел «Файл» → «Экспорт» → «DXF», см. Рис. 2.

Рис. 2 Вызов экспорта из главного меню
Рис. 2 Вызов экспорта из главного меню

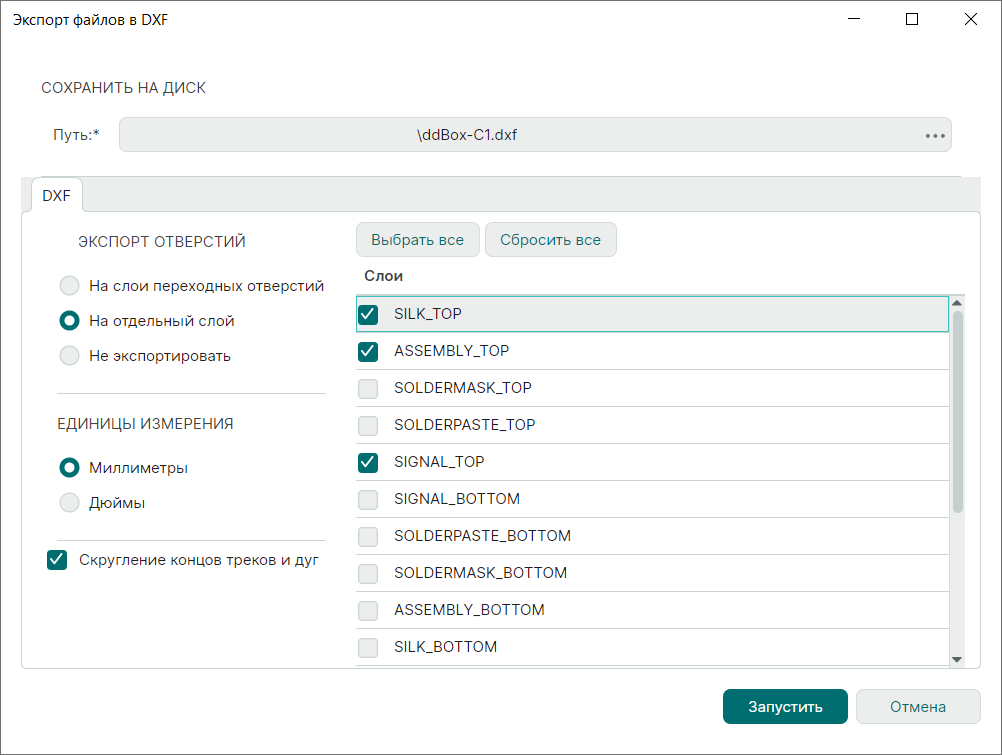

  1. В окне «Экспорт файлов в DXF» задайте параметры для экспорта, см. Рис. 3:
Рис. 3 Настройка параметров экспорта
Рис. 3 Настройка параметров экспорта

Примечание! Версия выгружаемого DXF файла - AutoCad 2018.

  • В поле «Путь» укажите директорию для сохранения файла.
  • В поле «Экспорт отверстий» установите флаг, если необходимо выгрузить данные, а также выберите способ выгрузки.

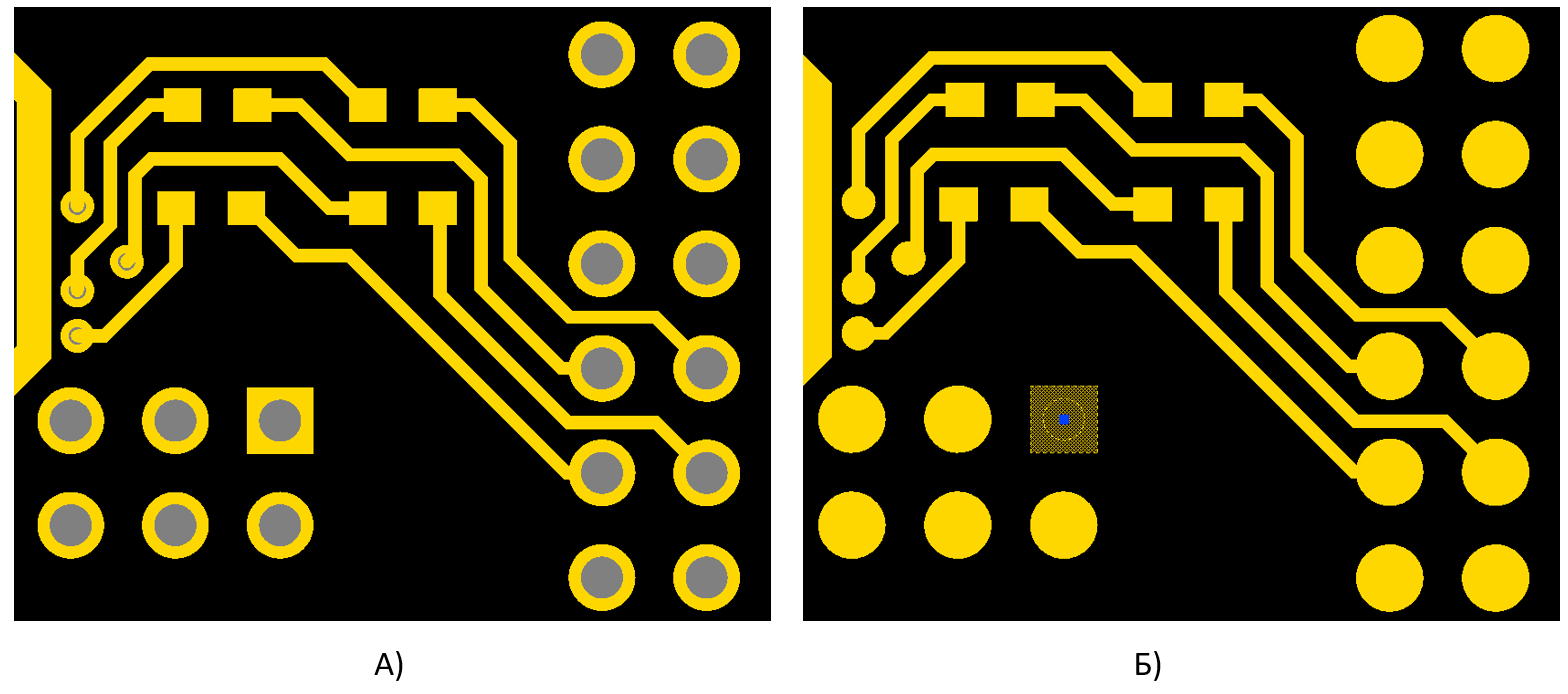

При выборе варианта «На отдельный слой» после преобразования в формат .dxf для отверстий будет создан отдельный слой - Drill (А).
Выбор варианта «На слои переходных отверстий» располагает отверстия на экспортированных сигнальных слоях (Б), см. Рис. 4.

Рис. 4 Способы выгрузки отверстий
Рис. 4 Способы выгрузки отверстий
  • В поле «Единицы измерения» выберите единицы измерения.
  • В поле «Слои» установите флаг рядом с наименованием слоев, которые необходимо выгрузить.

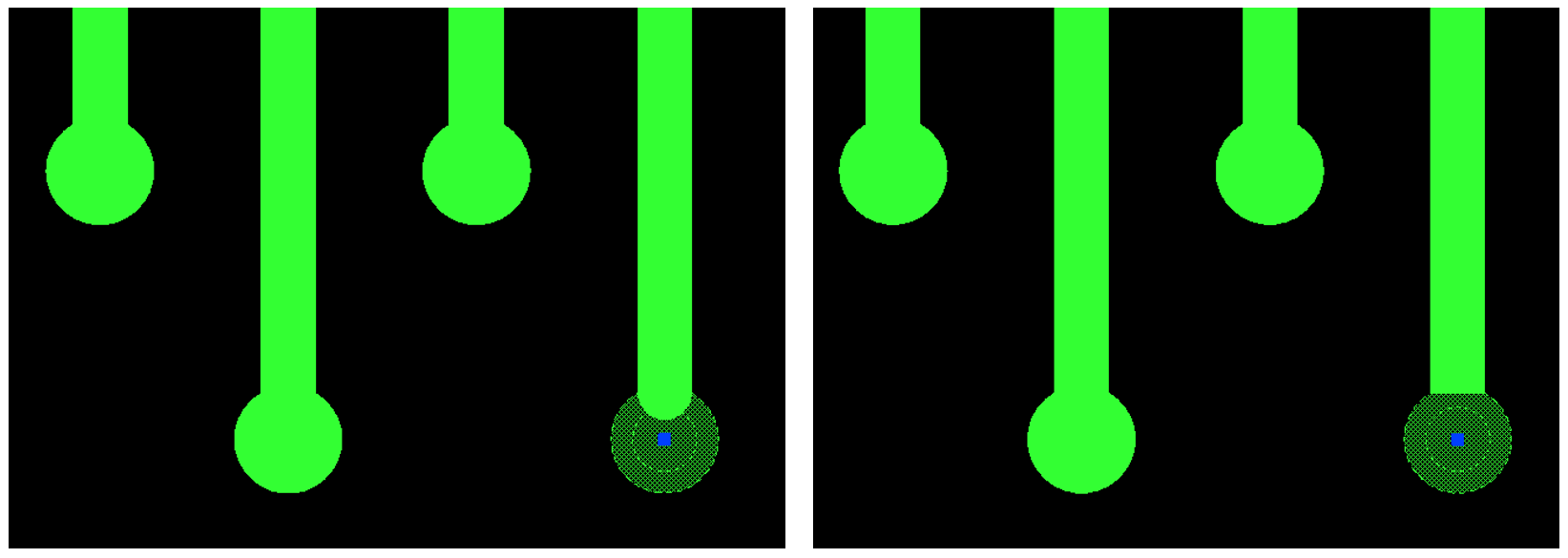

  • В поле «Скругление концов треков и дуг» установите флаг, если необходимо обеспечить скругление концов треков и дуг для экспортированных данных, см. Рис. 5.

Рис. 5 Пример отображения конца трека
Рис. 5 Пример отображения конца трека
  1. Нажмите кнопку «Запустить».
    В панель «Журналы» будет выведена информация о процессе экспорта.
