Настройка отчетов

Настройка текстовых отчетов осуществляется в окне «Настройка отчетов», которое содержит вкладки: «Общие», «Колонки», «Штамп» и «Спецификация» (доступна для спецификаций).
Вкладка «Общие» содержит настройки заполнения строк и заголовков, ввод параметров текста и разделителей, см. Рис. 1.

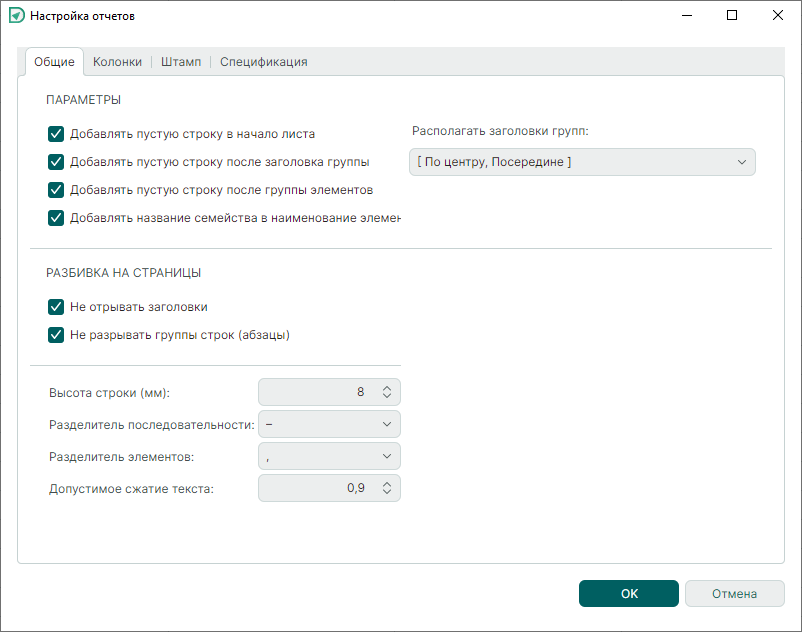

Рис. 1 Окно «Настройка отчетов». Вкладка «Общие»

На вкладке «Колонки» настраиваются (Рис. 2):

• Префикс для обозначения допустимой замены;
• Содержимое колонки «Наименование»;
• Содержимое колонки «Примечание».

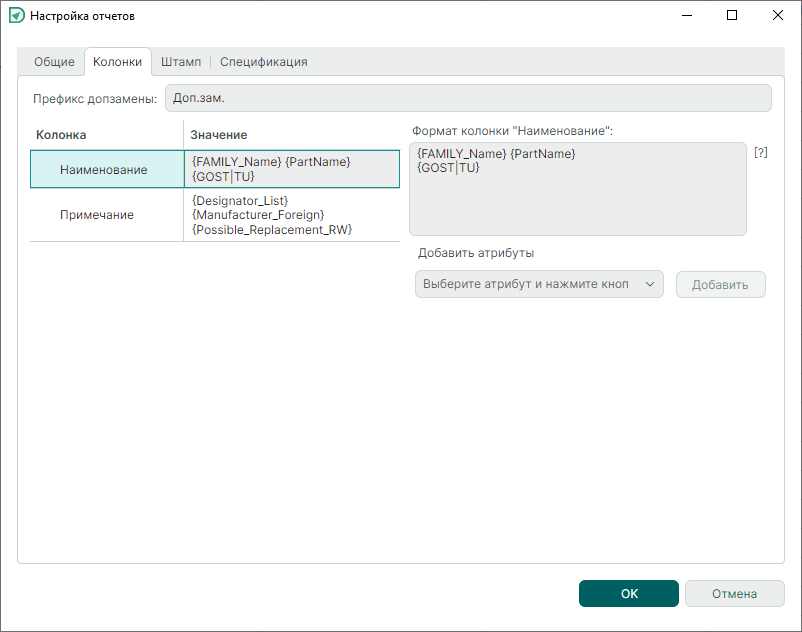

Рис. 2 Окно «Настройка отчетов». Вкладка «Колонки»

Заполнение поля «Префикс допзамены» производится путем прямого ввода значения.
Колонки «Наименование» и «Примечание» заполняются атрибутами радиодетали, дополнительными свойствами радиодетали, а также любыми символами между ними (например, {FAMILY_Name}-{PartName}).
Для заполнения колонок «Наименование» и «Примечание» атрибутами радиодетали (Рис. 3):
1. Выберите нужную колонку, текущее содержимое отобразится в поле «Формат колонки...»;
2. Из выпадающего списка «Добавить атрибуты» выберите атрибут для добавления в колонку, нажмите кнопку «Добавить»;
3. Атрибут будет добавлен в поля «Формат колонки...» и «Значение», нажмите «ОК».

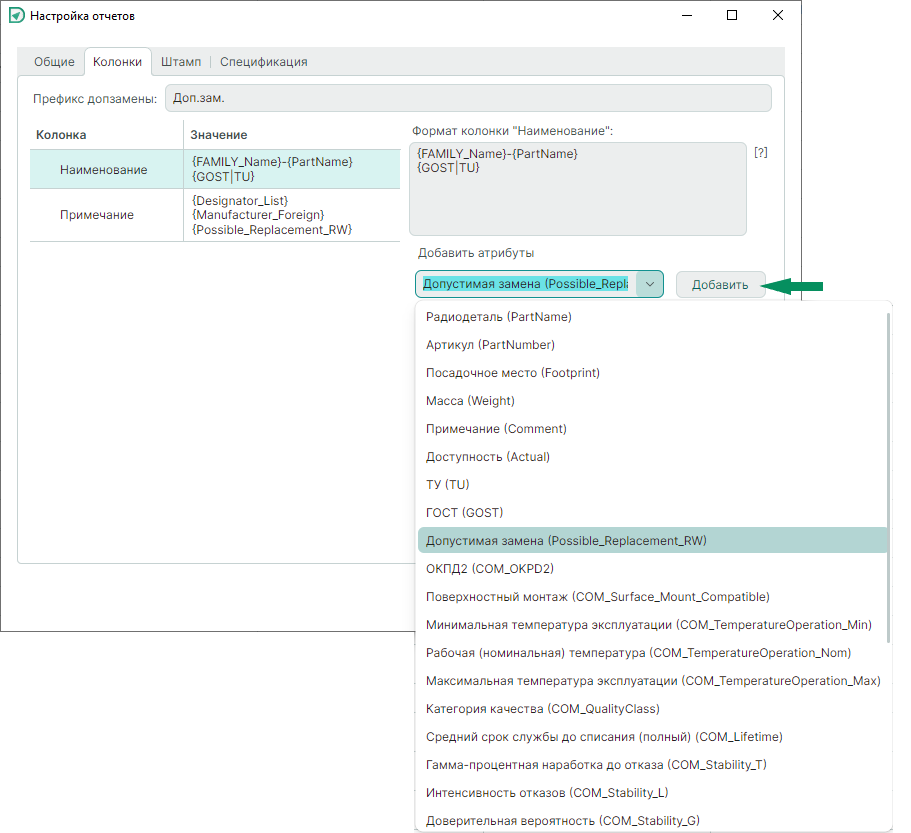

Рис. 3 Выбор атрибута для добавления в колонку

Для заполнения колонок «Наименование» и «Примечание» дополнительными свойствами радиодетали (Рис. 4):
1. Выберите нужную колонку, текущее содержимое отобразится в поле «Формат колонки...»;
2. В поле «Формат колонки...» введите имя дополнительного свойства, назначенного для радиодеталей, в фигурных скобках;
3. Нажмите «ОК».

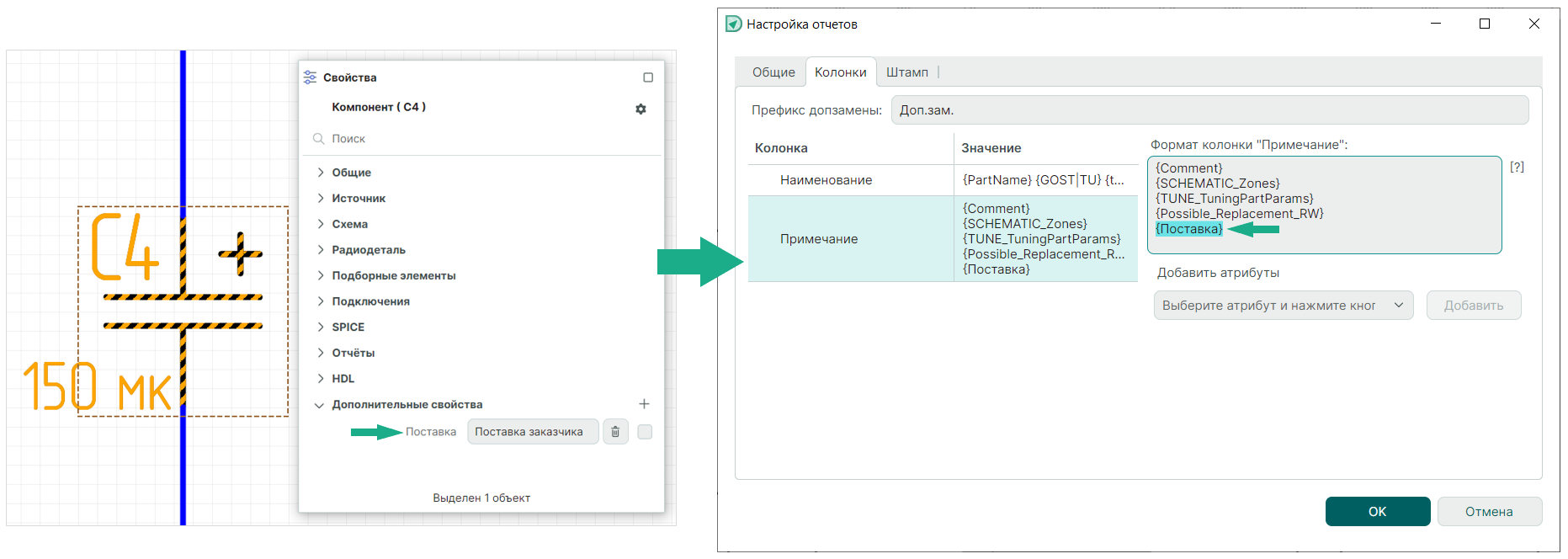

Рис. 4 Добавление дополнительного свойства в колонки отчета

Подробное описание механизма назначения дополнительного свойства радиодетали представлено в документе "Электрические схемы" раздел Дополнительные свойства.
В отчете добавленные атрибуты и дополнительные свойства будут расположены в соответствии с заданными настройками, см. Рис. 5.

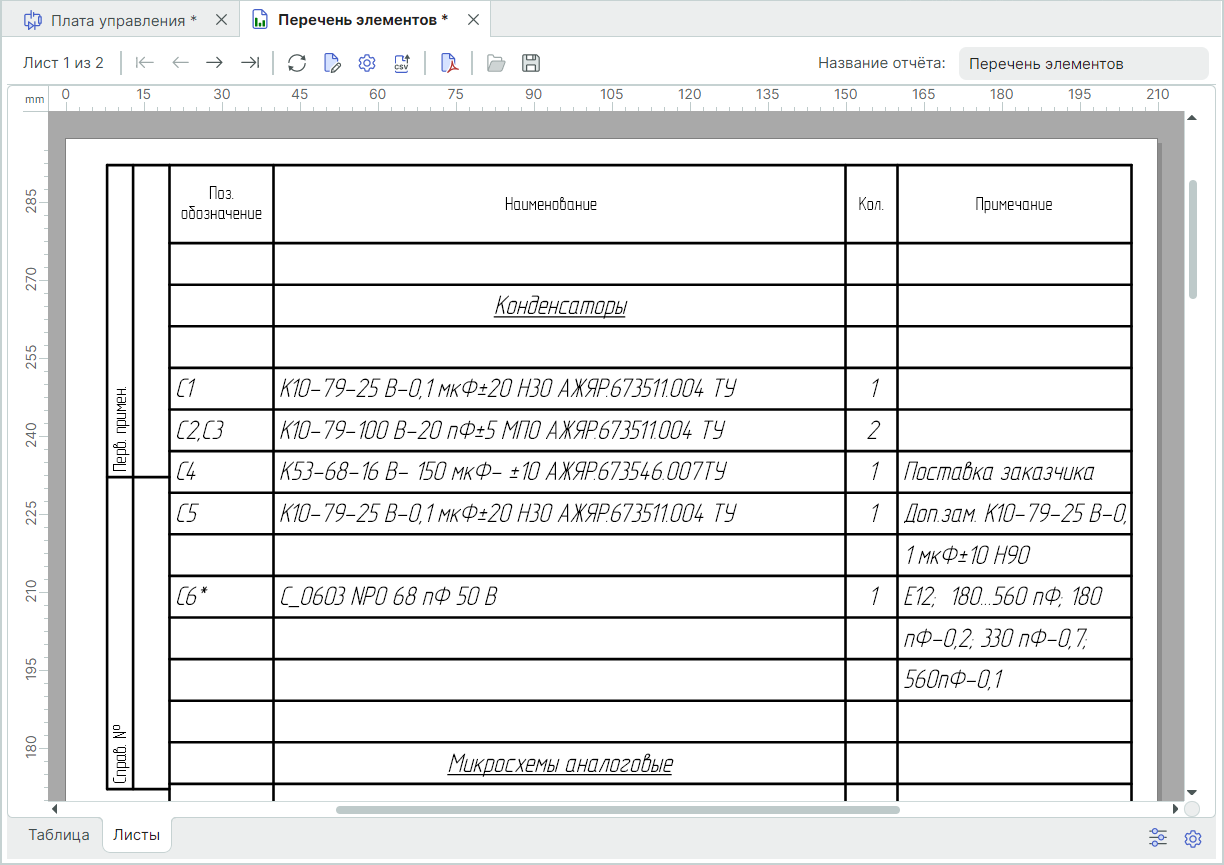

Рис. 5 Атрибуты и дополнительные свойства радиодеталей в отчете

Вкладка «Штамп» содержит настройки (Рис. 6):

• Наименование документа. В данном поле автоматически проставляется тип отчета, например: «Перечень элементов», который впоследствии можно отредактировать;
• Код документа;
• Штамп первого листа и последующих листов;
• Заполнение полей основной надписи.

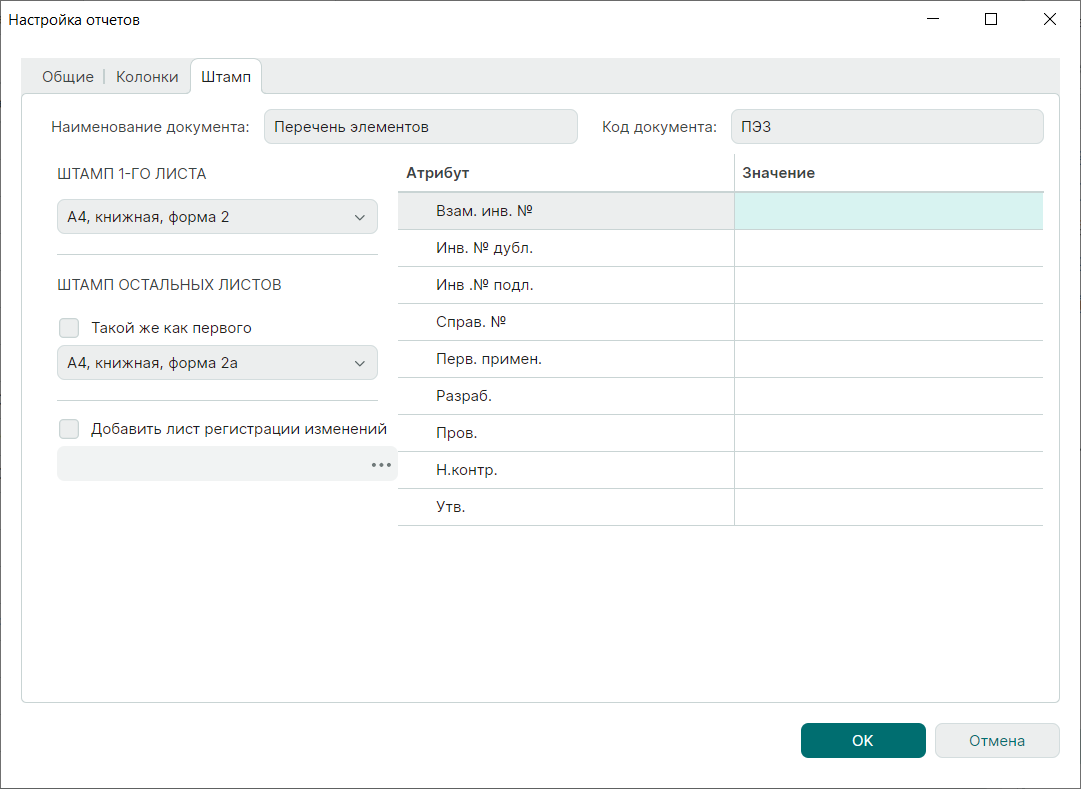

Рис. 6 Окно «Настройка отчетов». Вкладка «Штамп»

На вкладке «Спецификация» (доступна для спецификаций) (см. Рис. 7):

• Указывается допуск на габаритный размер платы.
• Настраивается отображение разделов с помощью установки флагов в чек-боксы. По умолчанию для отображения включены только разделы с данными. При установке флага в чек-бокс «Включать пустые разделы», все разделы спецификации будут отображены и внесение изменений в таблицу не требуется.
• Определяется количество резервных строк для каждого раздела.

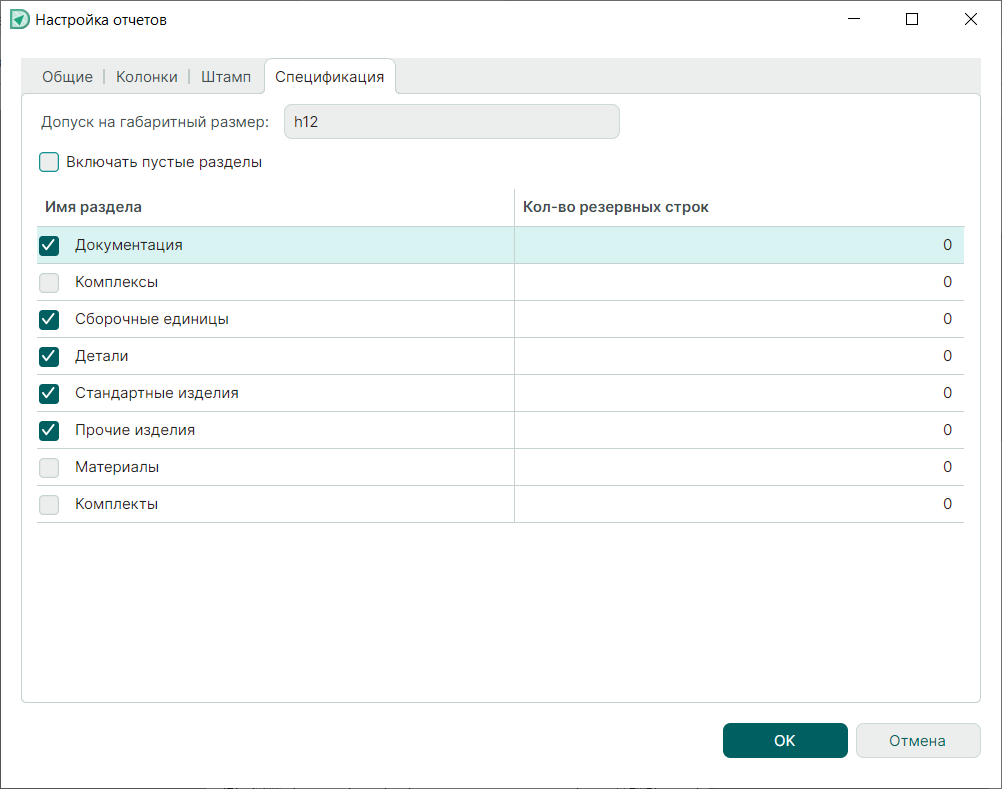

Рис. 7 Окно «Настройка отчетов». Вкладка «Спецификация»
