Трассировка диффпары на плате

Трассировка диффпары как единого целого выполняется аналогично трассировке одиночного трека.
Для трассировки диффпар применимо большинство приемов, описанных в разделе Размещение треков.
После того, как сформирована требуемая точка схождение диффпары, трассировщик считывает текущие координаты курсора и предлагает проложить линию в данную точку, см. Рис. 1.

Рис. 1 Возможный вид прокладываемого участка диффпары

Имеется возможность сразу поместить курсор в область завершения дифференциальной линии. Однако, рекомендуется размещать дифференциальную пару отдельными участками, такой трек сложнее обычного одиночного, и трассировщик не сможет сразу предложить законченный и подходящий вариант трассы.
Для размещения диффпары отдельными участками:
1. Активируйте инструмент «Разместить диффпару» и начните размещение с начальной пары контактных площадок.
2. Отдельная фиксация геометрии схождения не требуется, см. Рис. 2;

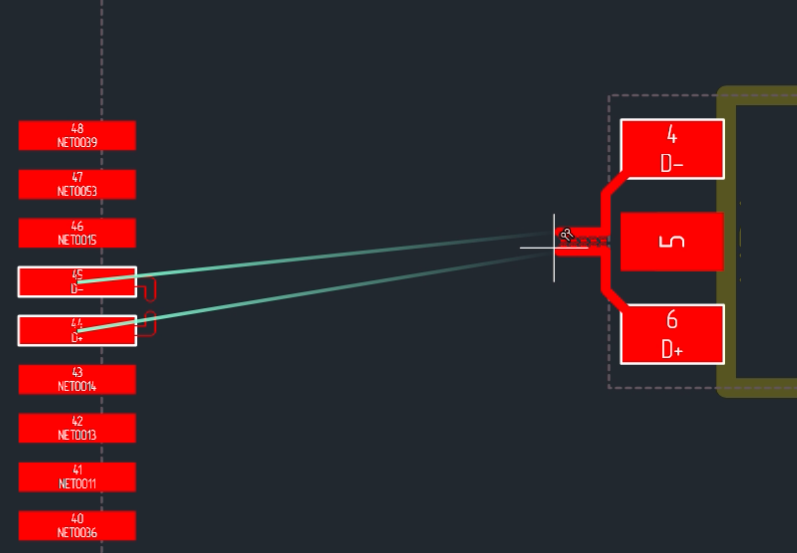

Рис. 2 Определение геометрии схождения

3. Переместите курсор в новую точку, при этом на экране отобразится возможный вид линии между предыдущей зафиксированной точкой и текущим положением курсора,см. Рис. 3;

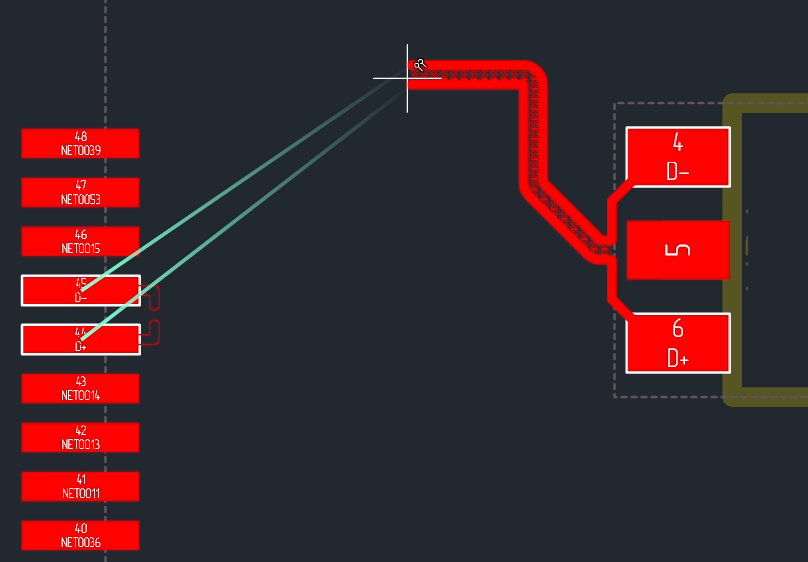

Рис. 3 Зафиксированный участок диффпары и возможный вид следующего участка

4. Зафиксируйте нажатием левой кнопки мыши демонстрируемый участок, см. Рис. 4. При этом сразу начинает трассироваться новый участок;

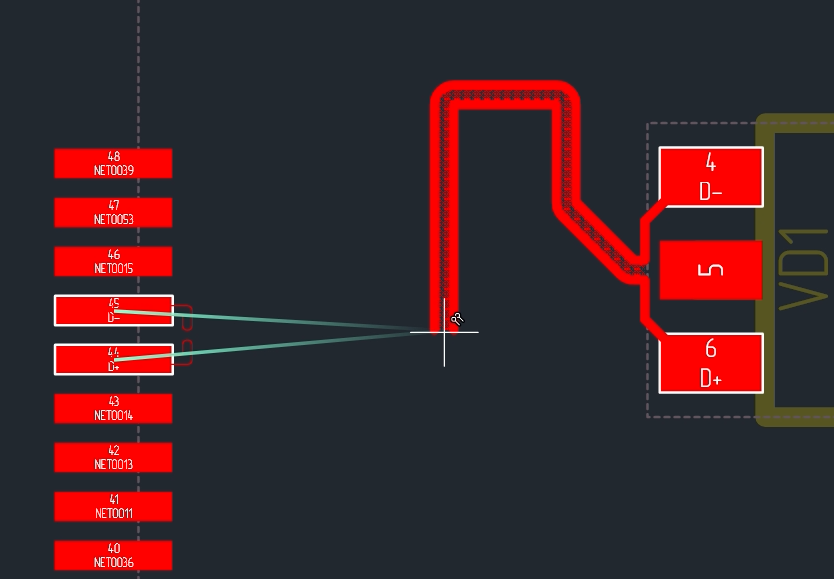

Рис. 4 Продолжение трассировки диффпары

5. Повторять пункты 3 и 4 до тех пор, пока не будет получена требуемая геометрия линии диффпары.

Примечание! Размещение будет завершено при достижении соответствующей конечной пары контактных площадок или при завершении сеанса работы с данным инструментом.

При трассировке диффпар как единого целого по аналогии с одиночными треками применимы следующие приемы:

• Изменение точки поворота;
• Отмена размещения последнего сегмента;
• Отмена размещения;
• Завершение размещения вне проводящего рисунка;
• Переход на другой слой;
• Проверка нарушений.
