Расчет

Расчет включает в себя выбранные входные данные (модель ЛП или ПО и их параметры, тип расчета, возможные дополнительные параметры) и результаты расчета в виде таблиц, графиков и настроек отображения результатов.
Расчет обязательно относится к какой-либо модели.
Система анализа целостности сигнала SimPCB Lite позволяет производить следующие расчеты:
1. Тип расчета «Без потерь»:

• Одиночный расчет – расчет волнового сопротивления (ЛП, ПО) или дифференциального волнового сопротивления (ЛП) и вторичных параметров ЛП и ПО;
• Обратный расчет – расчет одного из параметров ЛП и вторичных параметров ЛП при заданном волновом сопротивлении или дифференциальном волновом сопротивлении;
• Множественный расчет – расчет параметров ЛП и ПО, когда для одного из параметров задан диапазон значений и шаг изменения.

2. Тип расчета «Частотный анализ»:

• Одиночный расчет – расчет волнового сопротивления или дифференциального волнового сопротивления и вторичных параметров ЛП с учетом частоты;
• Множественный расчет – расчет параметров ЛП, когда для одного из параметров задан диапазон значений и шаг изменения.

3. Тип расчета «S-параметры»:

• Одиночный расчет – расчет S-параметров ЛП;
• Множественный расчет – расчет S-параметров ЛП, когда для одного из параметров задан диапазон значений и шаг изменения.

4. Тип расчета «Перекрестные помехи»:

• Одиночный расчет – расчет волнового сопротивления или дифференциального волнового сопротивления линии, запитанной нечетной модой, и перекрестных помех ЛП;
• Множественный расчет – расчет волнового сопротивления или дифференциального волнового сопротивления линии, запитанной нечетной модой, и перекрестных помех ЛП, когда для одного из параметров задан диапазон значений и шаг изменения.

Наименование расчетов формируется по следующим шаблонам:
1. Тип расчета «Без потерь», см. Рис. 1:

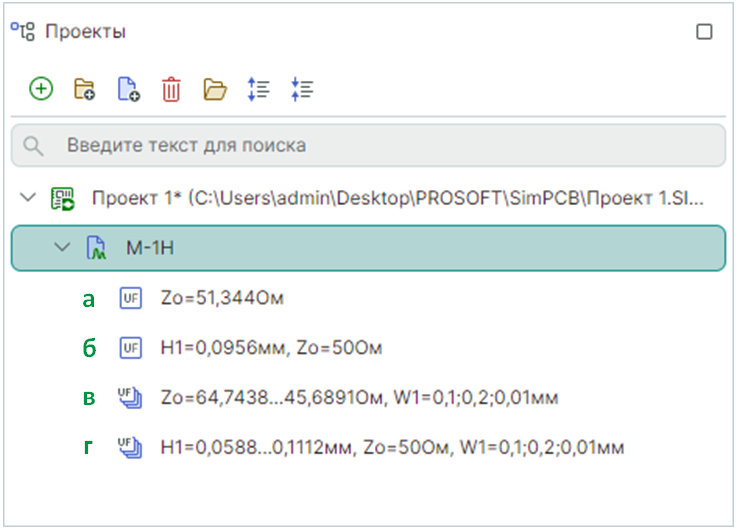

Рис. 1 Наименования расчетов для типа «Без потерь»

а) Одиночный расчет: рассчитанное значение волнового сопротивления (Zo) или дифференциального волнового сопротивления (Zdiff). Пример: Zo=51,344Ом.
б) Обратный расчет: рассчитанное значение искомого параметра, заданное значение волнового сопротивления или дифференциального волнового сопротивления. Пример: H1=0,0956мм, Zo=50Ом.
в) Множественный расчет: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон заданных значений и шаг изменяемого параметра. Пример: Zo=64,7438...45,6891Ом, W1=0,1;0,2;0,01мм.
г) Обратный множественный расчет: диапазон рассчитанных значений искомого параметра, заданное значение волнового сопротивления или дифференциального волнового сопротивления, диапазон значений и шаг изменяемого параметра. Пример: H1=0,0588...0,1112мм, Zo=50Ом, W1=0,1;0,2;0,01мм.

2. Тип расчета «Частотный анализ», см. Рис. 2:

Рис. 2 Наименования расчетов для типа «Частотный анализ»

а) Одиночный расчет: рассчитанное значение волнового сопротивления (Zo) или дифференциального волнового сопротивления (Zdiff), значение частоты, используемое в расчете (Fc). Пример: Zo=49,5613Ом, Fc=300МГц.
б) Множественный расчет: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон значений и шаг изменяемого параметра, значение частоты, используемое в расчете. Пример: Zo=49,5613...127,2094Ом, H1=0,1;1;0,1мм, Fc=300МГц.

Примечание! Если изменяемым параметром является длина проводника (LTL), то рассчитанное значение волнового сопротивления или дифференциального волнового сопротивления одно для всего диапазона LTL. Пример: Zdiff=95,8612Ом, LTL=10;100;10мм, Fc=300МГц.

в) Множественный расчет, когда изменяемым параметром является частота: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон значений частоты. Пример: Zo=50,2759...49,1237Ом, Fc=100;1 000;100МГц.

3. Тип расчета «S-параметры», см. Рис. 3:

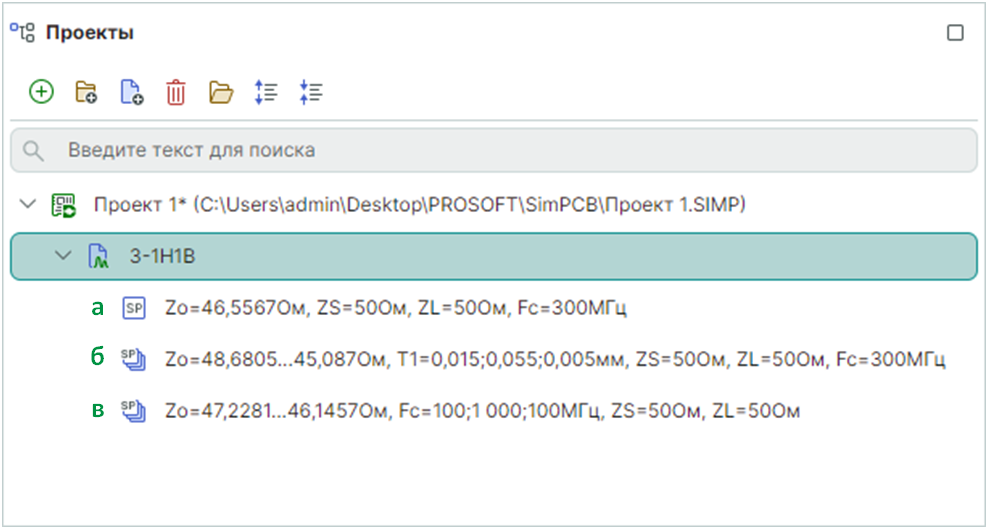

Рис. 3 Наименования расчетов для типа «S-параметры»

а) Одиночный расчет: рассчитанное значение волнового сопротивления (Zo) или дифференциального волнового сопротивления (Zdiff), S-параметры: импеданс источника (ZS), импеданс приемника (ZL), значение частоты, используемое в расчете (Fc). Пример: Zo=46,5567Ом, ZS=50Ом, ZL=50Ом, Fc=300МГц.
б) Множественный расчет: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон значений и шаг изменяемого параметра, S-параметры: импеданс источника, импеданс приемника, значение частоты, используемое в расчете. Пример: Zo=48,6805...45,087Ом, T1=0,015;0,055;0,005мм, ZS=50Ом, ZL=50Ом, Fc=300МГц.

Примечание! Если изменяемым параметром является длина проводника (LTL), импеданс источника (ZS) или импеданс приемника (ZL), то рассчитанное значение волнового сопротивления или дифференциального волнового сопротивления одно для всего диапазона параметров LTL, ZS, ZL. Пример: Zo=46,5567Ом, ZS=40;60;2Ом, ZL=50Ом, Fc=300МГц.

в) Множественный расчет, когда изменяемым параметром является частота: диапазон рассчитанных значений волнового сопротивления или дифференциального волнового сопротивления, диапазон значений частоты, S-параметры: импеданс источника, импеданс приемника. Пример: Zo=47,2281...46,1457Ом, Fc=100;1 000;100МГц, ZS=50Ом, ZL=50Ом.

4. Тип расчета «Перекрестные помехи», см. Рис. 4:

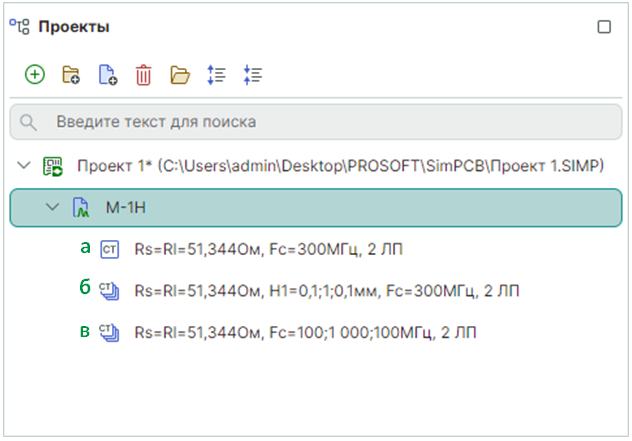

Рис. 4 Наименования расчетов для типа «Перекрестные помехи»

а) Одиночный расчет: рассчитанное значение волнового сопротивления (RS=RL=Zo) или волнового сопротивления линии, запитанной нечетной модой (RS=RL=Zodd), значение частоты, используемое в расчете (Fc), количество ЛП. Пример: Rs=Rl=51,344Ом, Fc=300МГц, 2 ЛП.
б) Множественный расчет: рассчитанное значение волнового сопротивления или волнового сопротивления линии, запитанной нечетной модой, диапазон значений и шаг изменяемого параметра, значение частоты, используемое в расчете, количество ЛП. Пример: Rs=Rl=51,344Ом, H1=0,1;1;0,1мм, Fc=300МГц, 2 ЛП.
в) Множественный расчет, когда изменяемым параметром является частота: рассчитанное значение волнового сопротивления или волнового сопротивления линии, запитанной нечетной модой, диапазон значений частоты, количество ЛП. Пример: Rs=Rl=51,344Ом, Fc=100;1 000;100МГц, 2 ЛП.

Каждый тип расчета в панели «Проекты» и при открытии во вкладке обозначен индивидуальной иконкой, см. Рис. 5:

Рис. 5 Типы расчетов в панели проекты

• Тип расчета «Без потерь»: – одиночный расчет, – множественный расчет;
• Тип расчета «Частотный анализ»: – одиночный расчет, – множественный расчет;
• Тип расчета «S-параметры»: – одиночный расчет, – множественный расчет;
• Тип расчета «Перекрестные помехи»: – одиночный расчет, – множественный расчет;

Расчет может быть создан, см. Рис. 6:

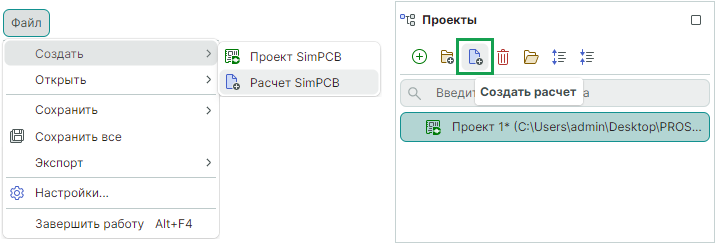

Рис. 6 Создание расчета

1. С помощью команды раздела главного меню «Файл» → «Создать» → «Расчет SimPCB»;
2. С помощью команды «Создать расчет» панели «Проекты».

Действия с расчетом, доступные из контекстного меню, см. Рис. 7:

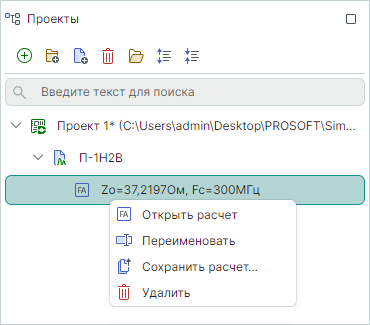

Рис. 7 Контекстное меню расчета

• «Открыть расчет» – команда открывает расчет или делает вкладку расчета активной;
• «Переименовать» – для наименования модели могут быть использованы любые буквы, цифры и символы, имя каждой модели должно быть уникальным. Возможно сохранение нескольких одинаковых расчетов под разными именами.
• «Создать расчет» – создание нового расчета для выбранной модели;
• «Удаление» – удаление модели и расчета («Delete»).

Если после переименования расчета необходимо вернуться к имени по умолчанию, используйте команду контекстного меню «Сбросить имя», см. Рис. 8.

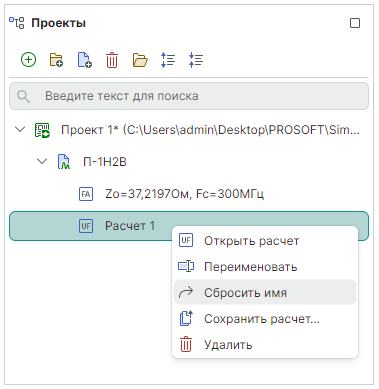

Рис. 8 Сброс имени расчета

Ранее созданный расчет может быть открыт в системе SimPCB Lite, см. Рис. 9:

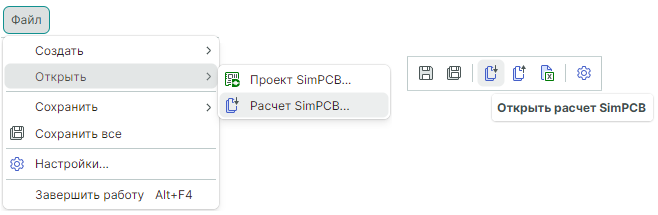

Рис. 9 Открытие расчета

1. С помощью команды раздела главного меню «Файл» → «Открыть» → «Расчет SimPCB»;
2. С помощью команды «Открыть расчет SimPCB» панели инструментов.

Расчет будет открыт в отдельной вкладке с сохранением выбранных моделей, типа расчета и полученных результатов. Вкладка открытого расчета обозначена символом , см. Рис. 10.

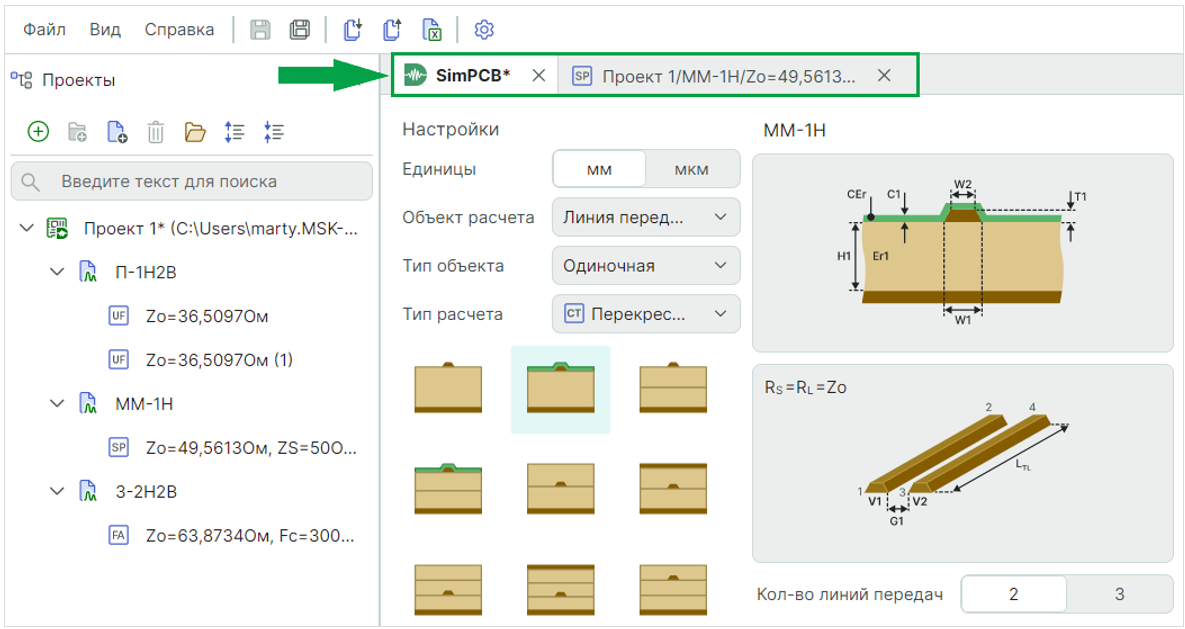

Рис. 10 Вкладка открытого расчета

При изменении параметров открытого расчета и/или повторном запуске необходимо определить, к какому проекту будет привязан новый расчет: проект можно выбрать из выпадающего списка или ввести имя нового проекта. В выпадающем списке доступны для выбора все проекты, открытые в панели «Проекты». При вводе имени нового проекта, он будет создан и открыт в панели «Проекты», см. Рис. 11.

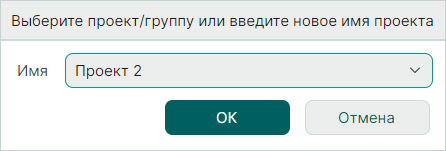

Рис. 11 Ввод имени нового проекта при изменении открытого расчета

После изменения параметров и запуска новый расчет будет отображен в панели «Проекты», а расчет, сохраненный локально, останется без изменений.
