Соединительные порты

Для размещения соединительного порта на схеме:
1. Выделите символ свободного окончания цепи, вызовите контекстное меню и выберите команду «Разместить соединительный порт», см. Рис. 1.

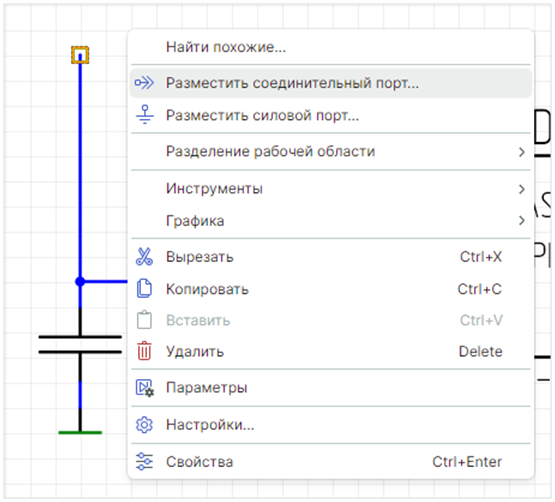

Рис. 1 Контекстное меню для свободного окончания цепи
Рис. 1 Контекстное меню для свободного окончания цепи
  1. На экране отобразится окно «Разместить соединительный порт», см. Рис. 2.

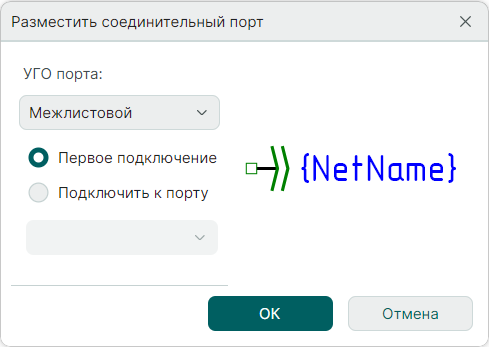

Рис. 2 Окно «Разместить соединительный порт»
Рис. 2 Окно «Разместить соединительный порт»

Вызов инструмента «Разместить соединительный порт» также доступен на панели инструментов «Схема», см. Рис. 3.

Рис. 3 Панель инструментов «Схема»
Рис. 3 Панель инструментов «Схема»

В левой части окна расположены доступные настройки порта, в правой части — область предварительного просмотра.
3. С помощью выпадающего списка, расположенного в верхней части окна, выбирается тип и, соответственно, УГО порта из числа заданных в стандартах, см. Рис. 4.

Рис. 4 Выбор УГО порта
Рис. 4 Выбор УГО порта
  1. С помощью чек-боксов «Первое подключение» и «Подключить к порту» выберите предпочтительное подключение (Рис. 5):
  • «Первое подключение» – порту будет присвоено имя цепи, к которой он подключается;
  • «Подключить к порту» – порту будет присвоено имя выбранного существующего порта.

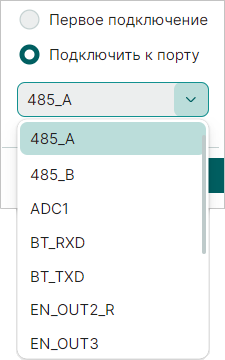

Рис. 5 Подключение к порту
Рис. 5 Подключение к порту

Если для размещения соединительного порта использована панель инструментов «Схема» или команда контекстного меню «Инструменты», окно «Разместить соединительный порт» будет иметь следующий вид, см. Рис. 6.

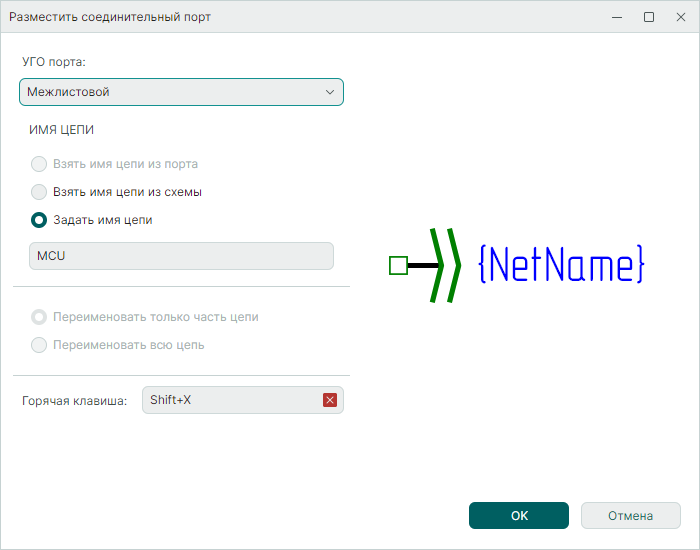

Рис. 6 Окно «Разместить соединительный порт»
Рис. 6 Окно «Разместить соединительный порт»

Здесь осуществляется выбор УГО соединительного порта, выбор способа именования, а также существует возможность назначения горячей клавиши для каждого УГО порта.
При размещении портов одной цепи на разных листах схемы номера листов будут перечислены рядом с наименованием порта, см. Рис. 7.

Рис. 7 Указание листов схемы
Рис. 7 Указание листов схемы

Если же листы схемы разбиты на зоны (подробное описание работы с зонами см. Разбиение на зоны), то форма записи будет иметь следующий формат (Рис. 8):

  • для внутрилистовых портов к имени цепи добавляется указание зон(ы), где присутствует одноименный порт, например, CAN_H (D3);
  • для межлистовых портов к имени цепи и номеру листа добавляется указание зон(ы), где присутствует одноименный порт, NET004 (1, А2; 3, F5).

Рис. 8 Указание листов схемы и зон расположения портов
Рис. 8 Указание листов схемы и зон расположения портов
