Поворот УГО

При построении схемы встречаются случаи, когда УГО компонента необходимо повернуть. Такие поворотные виды можно настроить для каждого УГО, а затем использовать при построении схемы. В системе предусмотрены следующие повороты и отображения УГО:

• 0º - без поворота (основной вид);
• 90º - поворот на 90 градусов;
• 180º - поворот на 180 градусов;
• 270º - поворот на 270 градусов;
• 0º (F) – зеркальное отражение;
• 90º (F) - поворот на 90 градусов с зеркальным отражением;
• 180º (F) - поворот на 180 градусов с зеркальным отражением;
• 270º (F) - поворот на 270 градусов с зеркальным отражением.

На Рис. 1 показаны различные повороты стандартного УГО вокруг своего центра (выделенное цветом перекрестие).

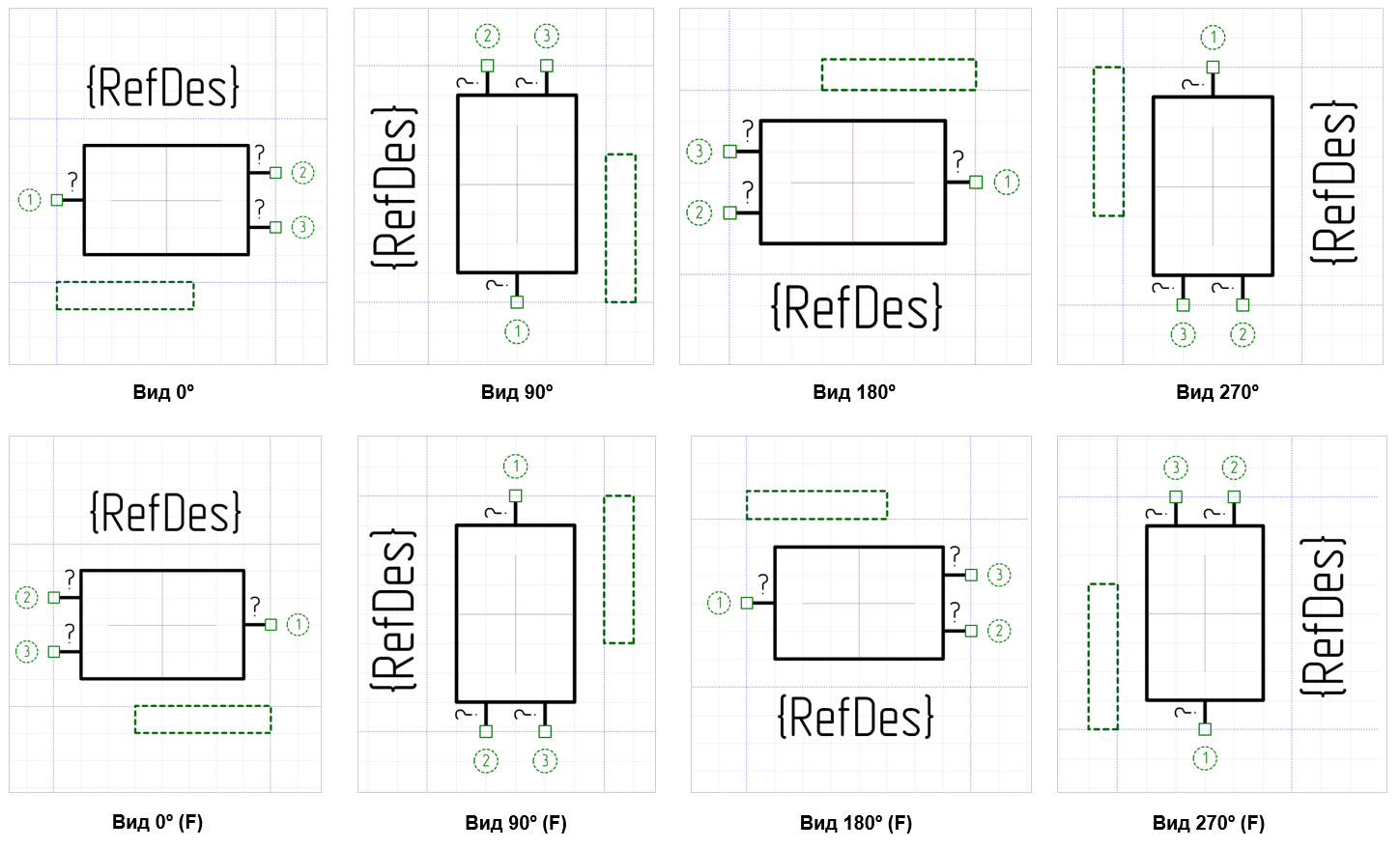

Рис. 1 Варианты ориентации УГО

Важно! Для каждого выбранного типа отображения УГО графика и положение атрибутов могут быть настроены отличным от базового представления образом (при повороте на 0°).

Для настройки разного представления УГО через выбор типа его отображения:
1. Создайте графику УГО, разместите выводы, заполните всю необходимую информацию по атрибутам и стилю их отображения, нажмите «Сохранить» на панели инструментов «Общие», Рис. 2.

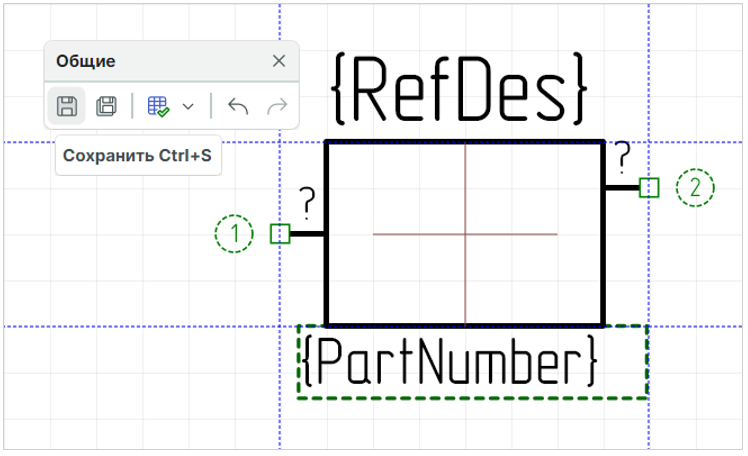

Рис. 2 Создание и сохранение УГО для базового типа представления (при повороте на 0°)

Представление УГО для основного его отображения (при повороте на 0°) сохранено.
2. В редакторе УГО включите разрешение на поворот УГО, Рис. 3.

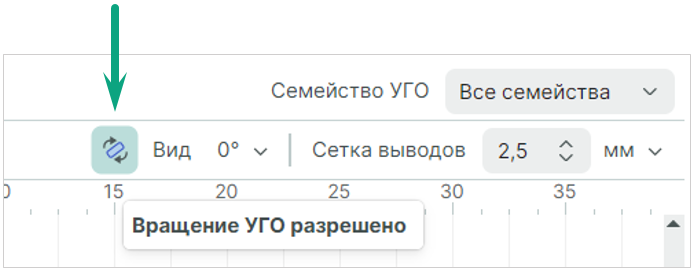

Рис. 3 Выключение запрета на поворот УГО

3. Выберите в выпадающем списке «Вид» пункт «Настройки...», Рис. 4.

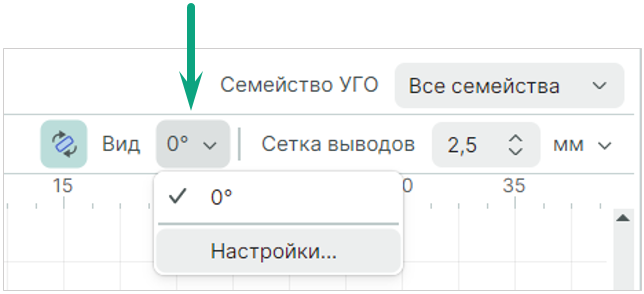

Рис. 4 Настройка типов отображения УГО

4. В левой области «Повернутые виды УГО» → «Доступные виды» выберите типы отображения, которые будут актуальны для данного УГО, и перенесите в правую область «Повернутые виды УГО» → «Уже существующие виды», см. Рис. 5.

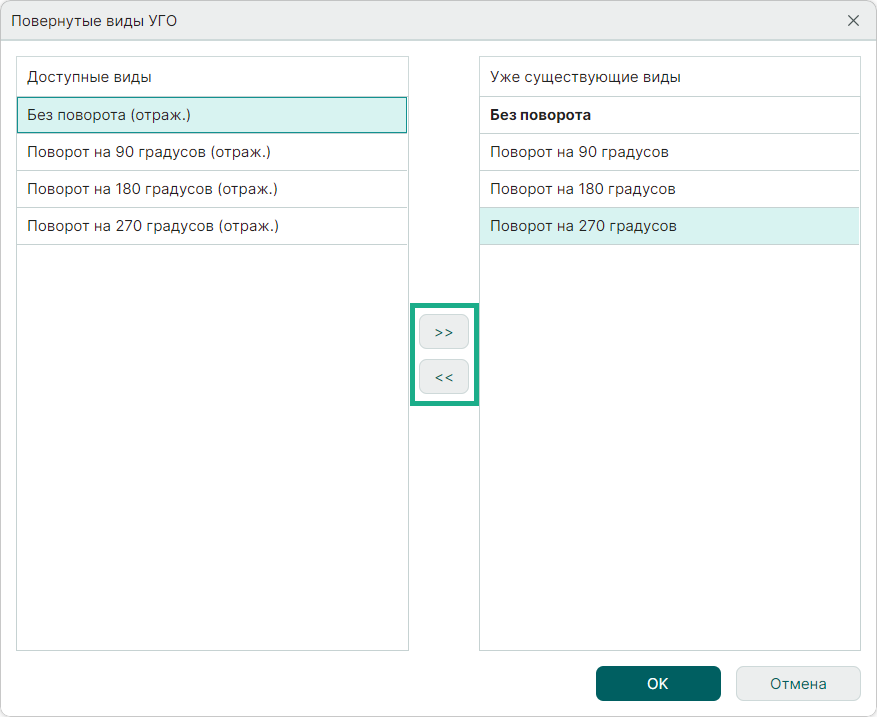

Рис. 6 Выбор типов представлений

Нажмите «ОК».
5. Раскройте выпадающий список «Вид» и выберите тип отображения представления УГО, Рис. 6.

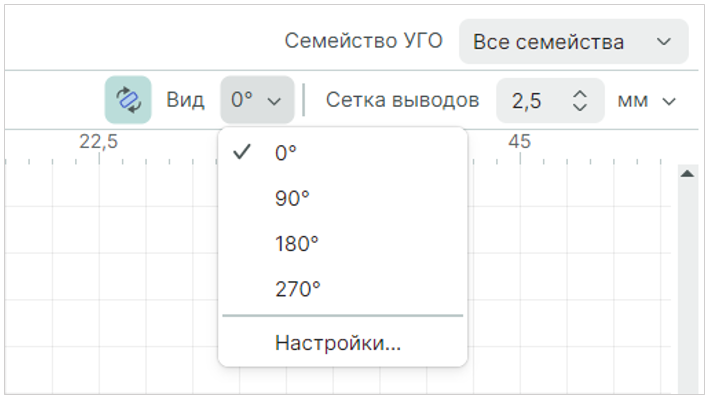

Рис. 6 Настройка типов отображения УГО

6. Переключитесь на следующее выбранное представление (например, «180°») и настройте графику УГО и атрибуты, см. Рис. 7.

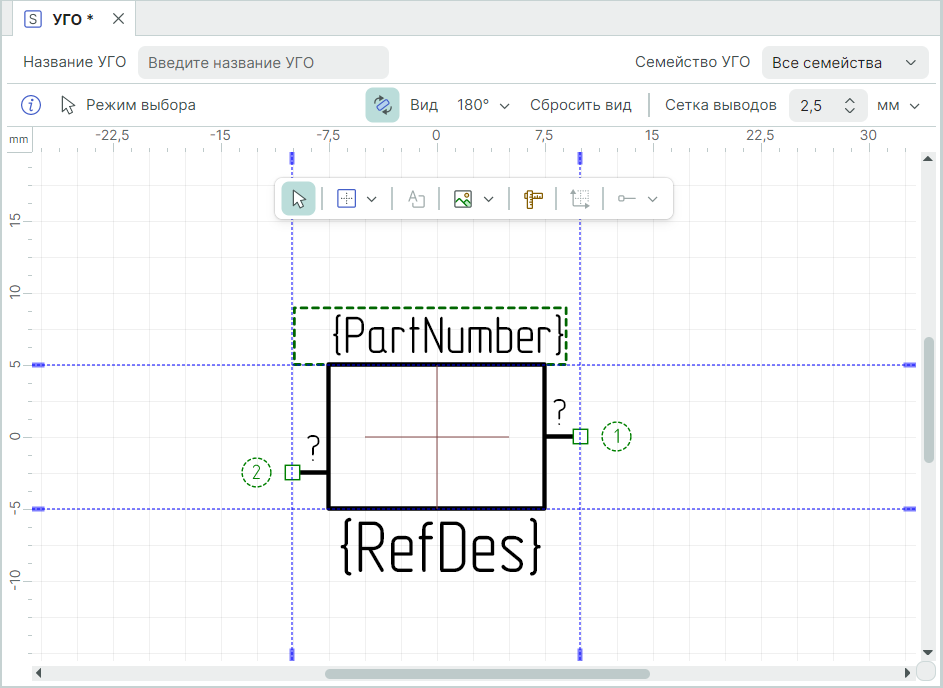

Рис. 7 Настройка параметров графики и атрибутов для отличного от базового представления (при повороте на 180°)

Примечание! Доступно полностью изменить графику УГО в его отличном от базового представлении, используя инструменты панели «Рисование». Количество выводов возможно менять только в базовом представлении.

При необходимости отличное от базового представление УГО можно вернуть к исходному/базовому. Для этого необходимо открыть любое отличное от базового представление и нажать «Сбросить вид», Рис. 8.

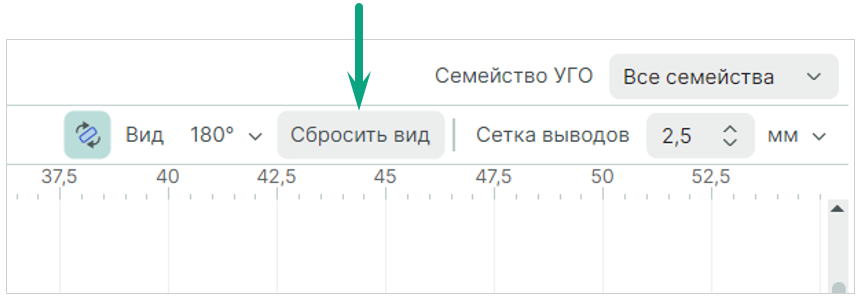

Рис. 8 Сброс отображения УГО до базового

7. Сохраните измененное отображение с помощью инструмента «Сохранить» на панели «Общие».
8. Повторите п. 6 и п. 7 для каждого выбранного представления при необходимости.
