Общие параметры активных компонентов¶

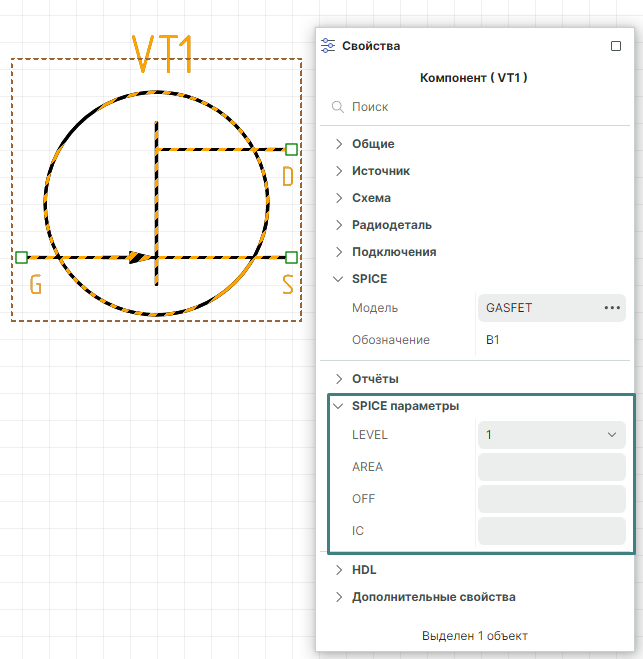

У активных компонентов есть общие входные SPICE-параметры, доступные для редактирования, см. Рис. 1.
Параметр LEVEL позволяет выбрать модель для математического моделирования в зависимости от вида транзистора.
Параметр AREA – скалярный множитель, позволяющий учитывать параллельное соединение нескольких однотипных транзисторов.
Параметр OFF указывает на отключение транзистора на первой итерации расчёта рабочей точки по постоянному току. Подробнее об использовании параметра OFF см. раздел Расчёт рабочей точки схемы.
Параметр IC задает начальные условия на p-n-переходах база-эмиттер, коллектор-эмиттер транзистора при расчёте переходных режимов схемы. Подробнее об использовании параметра IC см. раздел Расчёт рабочей точки схемы.
