Свойства объекта «Путь фрезы»

При выделении объекта «Путь фрезы» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.

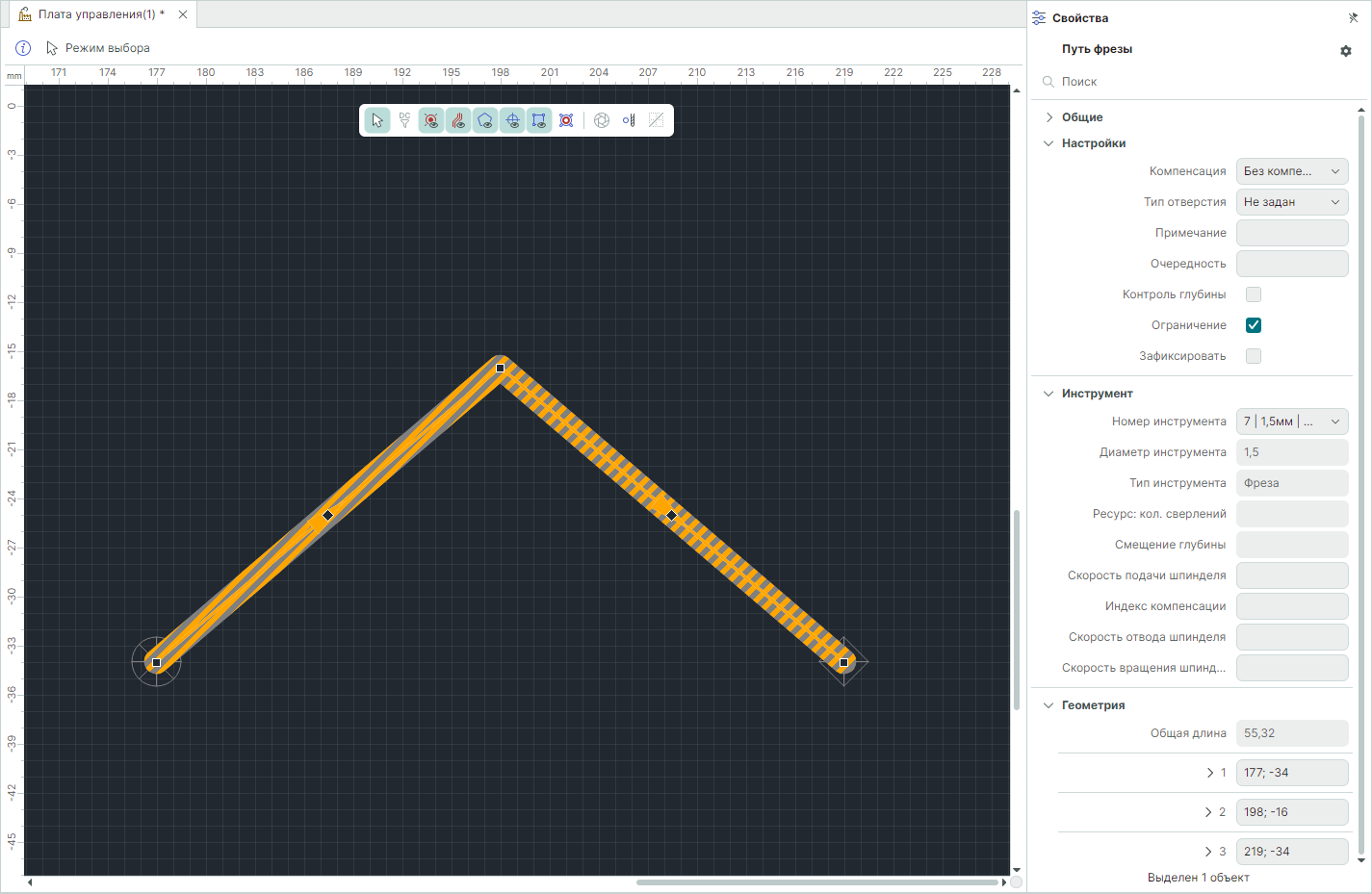

Рис. 1 Свойства объекта «Путь фрезы»

Примечание! При нажатии левой кнопкой мыши на сегменте пути фрезы будет выбран именно сегмент. Для выбора всего объекта «Путь фрезы» используйте механизм группового выбора (подробнее см. раздел Выбрать) или выберите сегмент и нажмите клавишу «Space».

Доступные свойства объекта «Путь фрезы».

Группа «Общие»:

• «Слой» – слой, на котором размещен путь фрезы. Выбор слоя осуществляется из выпадающего списка.
• «Тип слоя» – тип слоя, на котором размещен путь фрезы.
• «Порядковый номер» – порядковый номер объекта на слое.

Группа «Настройки»:

• «Компенсация» – положение фрезы относительно размещаемого пути фрезы. Выбор осуществляется из выпадающего списка.
• «Тип отверстия» – выбор типа отверстия. Выбор осуществляется из выпадающего списка.
• «Примечание» – ввод значения для группировки объектов в таблице «Параметры отверстий».
• «Очередность» – ввод значения очередности, в которой будут записаны объекты в файл производства.
• «Контроль глубины» – при включении опции опускание шпинделя будет осуществляться с контролем глубины. Включен вакуум и включена контурная обработка по глубине. На протяжении всего реза высота материала постоянно контролируется. Высота шпинделя регулируется автоматически для поддержания постоянной глубины в материале. Когда движение фрезерования завершено, шпиндели втягиваются и рабочий стол перемещается в другое положение фрезерования.
• «Ограничение» – включение опции отключает вакуум, освобождает зажимы шпинделя и заставляет шпиндель втягиваться из нижнего положения фрезера в положение верхнего предела.
• «Зафиксировать» – установка флага фиксирует объект в графическом редакторе.

Группа «Инструмент»:

• «Номер инструмента» – выбор инструмента из выпадающего списка.
• «Диаметр инструмента» – отображение значения диаметра инструмента. Значение задается в таблице инструментов.
• «Тип инструмента» – отображение типа инструмента. Выбор типа инструмента осуществляется в таблице инструментов.
• «Ресурс: кол. сверлений» – отображение значения ресурса инструмента. Параметр задается в таблице инструментов.
• «Смещение глубины» – параметр задается в таблице инструментов.
• «Скорость подачи шпинделя» – ввод значения скорости подачи шпинделя для текущего объекта.
• «Индекс компенсации» – ввод значения индекса компенсации для текущего объекта.
• «Скорость отвода шпинделя» – ввод значения скорости отвода шпинделя для текущего объекта.
• «Скорость вращения шпинделя» – ввод значения скорости вращения шпинделя для текущего объекта.

Группа «Геометрия»:

• «Общая длина» – отображение значения длины пути фрезы.

• «Номера начальных и конечных точек сегмента» – ввод координат начальных и конечных точек каждого сегмента.

При выделении сегмента пути фрезы в панели «Свойства» доступна дополнительная группа свойств, см. Рис. 2.

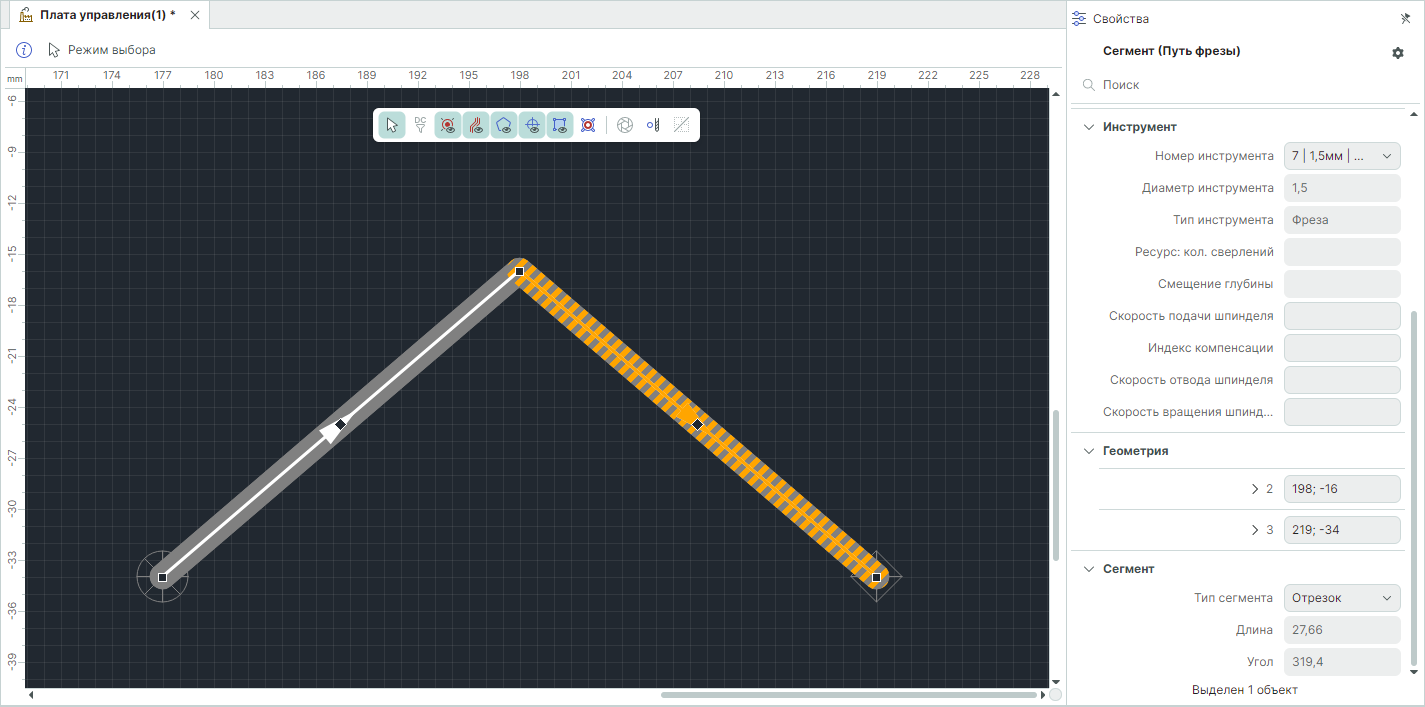

Рис. 2 Свойства сегмента пути фрезы

Группа «Сегмент»:

• «Тип сегмента» – выбор типа сегмента.
• «Длина» – отображение длины сегмента пути фрезы.
• «Угол» – отображение значения угла сегмента.
