Локализация поиска кислотных ловушек

Переход к локализации поиска кислотных ловушек становится доступен после выбора слоев в окне «Исправление кислотных ловушек». Для перехода к настройкам нажмите «Настроить». На экране отобразится окно «Локализация поиска кислотных ловушек», см. Рис. 1.

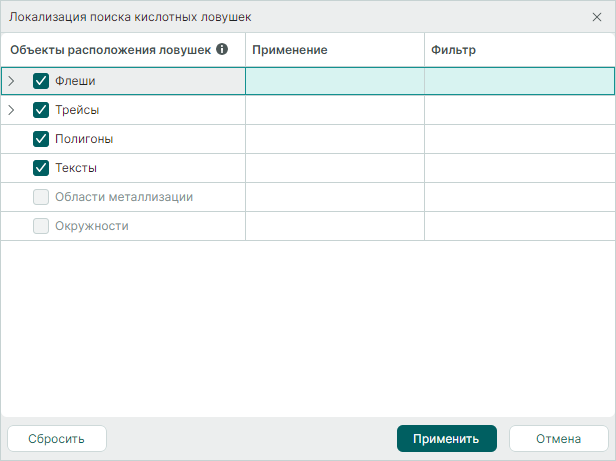

Рис. 1 Окно «Локализация поиска кислотных ловушек»

В столбце «Объекты расположения ловушек» отображаются все объекты, доступные на выбранных ранее слоях (слое). По умолчанию поиск кислотных ловушек осуществляется для всех объектов на слоях.
Для объектов, которые имеют D-код или атрибут, доступен расширенный фильтр по D-коду и атрибуту соответственно, см. Рис. 2.

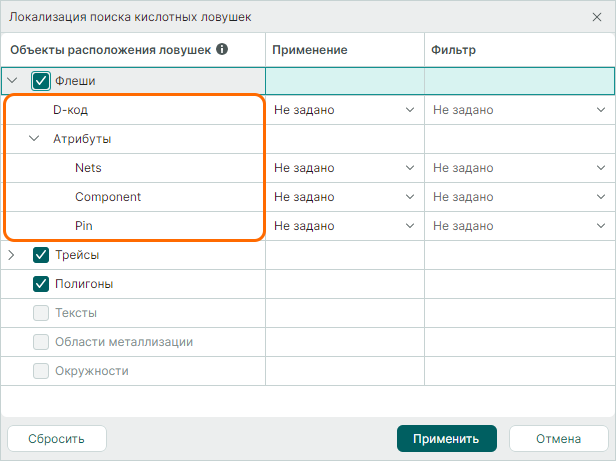

Рис. 2 Детализация объекта расположения ловушек

Вариант применения фильтра задается в выпадающем списке в столбце «Применение», см. Рис. 3.

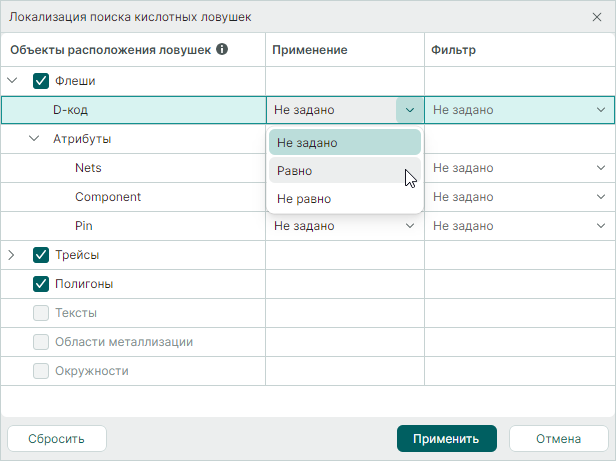

Рис. 3 Выбор варианта применения фильтра

Значение фильтра задается в выпадающем списке в столбце «Фильтр», см. Рис. 4.

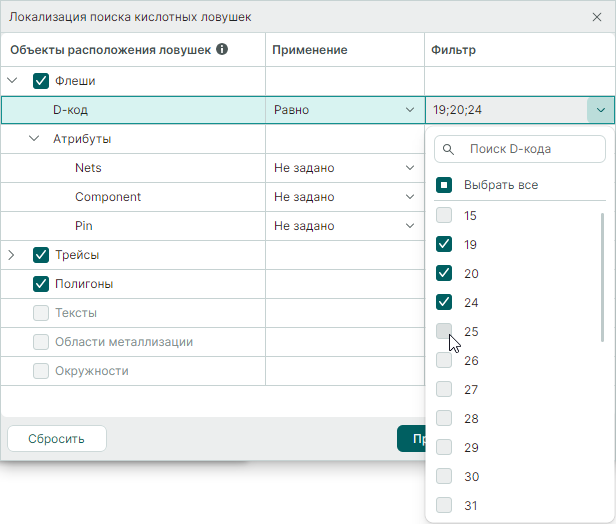

Рис. 4 Выбор значения фильтра

Для применения настроек локализации кислотных ловушек используйте кнопку «Применить». Для выхода из окна «Локализация поиска кислотных ловушек» без сохранения изменений используйте кнопку «Отмена».
