Свойства объекта «Отверстие»¶

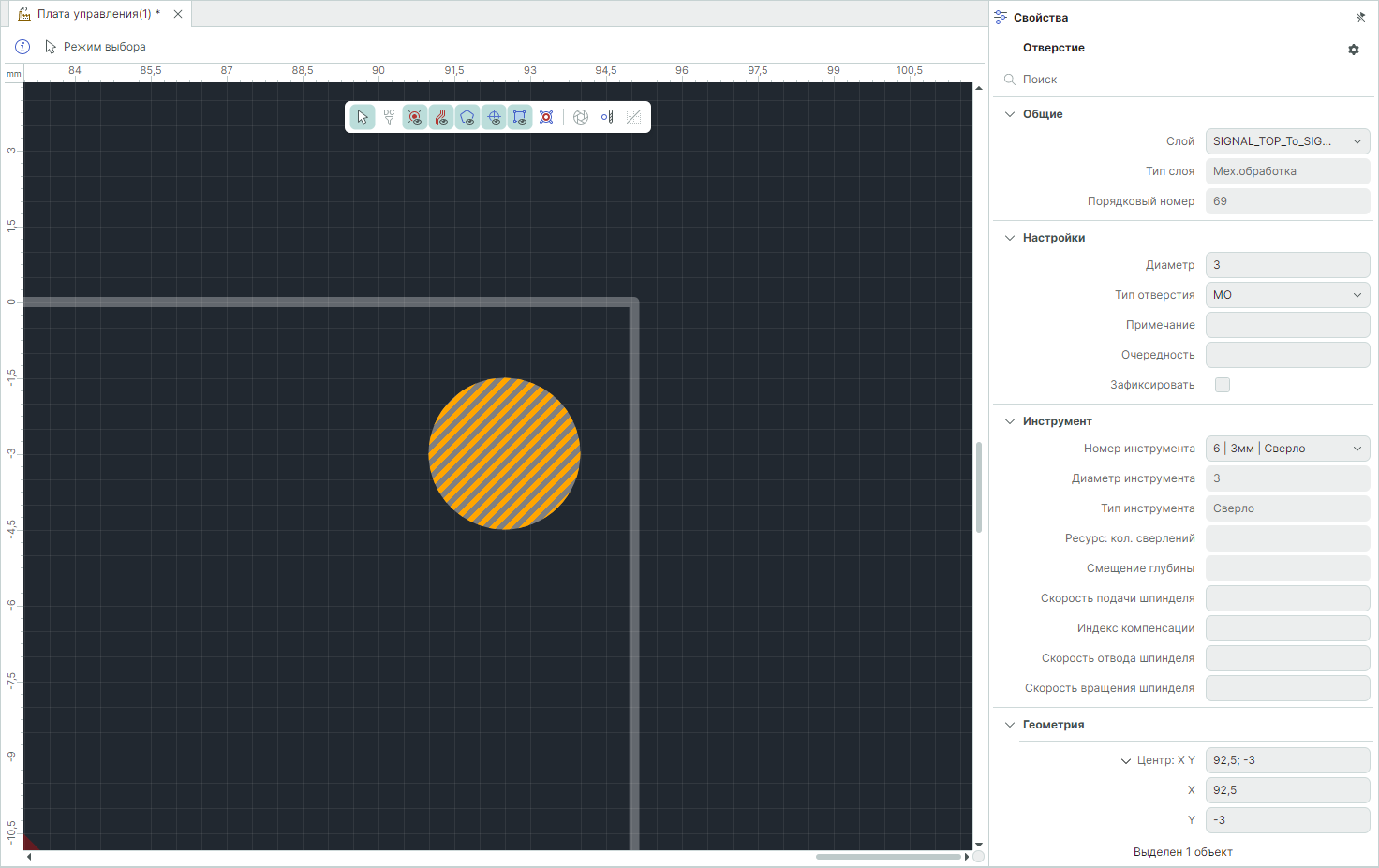

При выделении объекта «Отверстие» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.

Доступные свойства объекта «Отверстие».

Группа «Общие»:

«Слой» – слой, на котором размещено отверстие. Выбор слоя осуществляется из выпадающего списка.
«Тип слоя» – тип слоя, на котором размещено отверстие.
«Порядковый номер» – порядковый номер объекта на слое.

Группа «Настройки»:

«Диаметр» – ввод значения диаметра отверстия. Введенное значение будет использоваться в качестве диаметра, если в строке «Номер инструмента» не задан инструмент.
«Тип отверстия» – выбор типа отверстия. Выбор осуществляется из выпадающего списка.
«Примечание» – ввод значения для группировки объектов в таблице «Параметры отверстий».
«Очередность» – ввод значения очередности, в которой будут записаны объекты в файл производства.
«Зафиксировать» – установка флага фиксирует объект в графическом редакторе.

Группа «Инструмент»:

«Номер инструмента» – выбор инструмента из выпадающего списка.
«Диаметр инструмента» – отображение значения диаметра инструмента, параметр задается в таблице инструментов.
«Тип инструмента» – отображения типа инструмента. Выбор типа инструмента осуществляется в таблице инструментов.
«Ресурс: кол. сверлений» – отображение значения ресурса инструмента. Параметр задается в таблице инструментов.
«Смещение глубины» – параметр задается в таблице инструментов.
«Скорость подачи шпинделя» – ввод значения скорости подачи шпинделя для текущего объекта.
«Индекс компенсации» – ввод значения индекса компенсации для текущего объекта.
«Скорость отвода шпинделя» – ввод значения скорости отвода шпинделя для текущего объекта.
«Скорость вращения шпинделя» – ввод значения скорости вращения шпинделя для текущего объекта.

Группа «Геометрия»:

«Центр X Y» – ввод координат центра отверстия.
