Импорт проекта Delta Design (DDC)

Для импорта проекта формата *.DDC:
1. Выберите папку, в которой необходимо разместить проект.

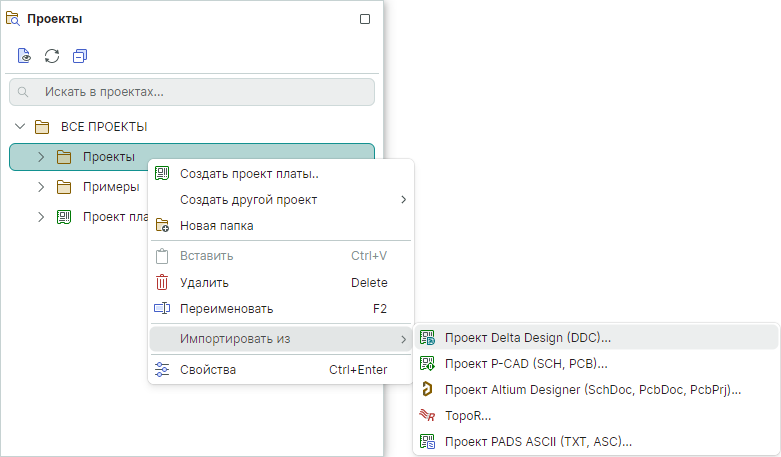

2. В контекстном меню выберите «Импортировать из» → «Проект Delta Design (DDC)…», см. Рис. 1.

Рис. 1 Импорт проекта в формате *.ddc
Рис. 1 Импорт проекта в формате *.ddc

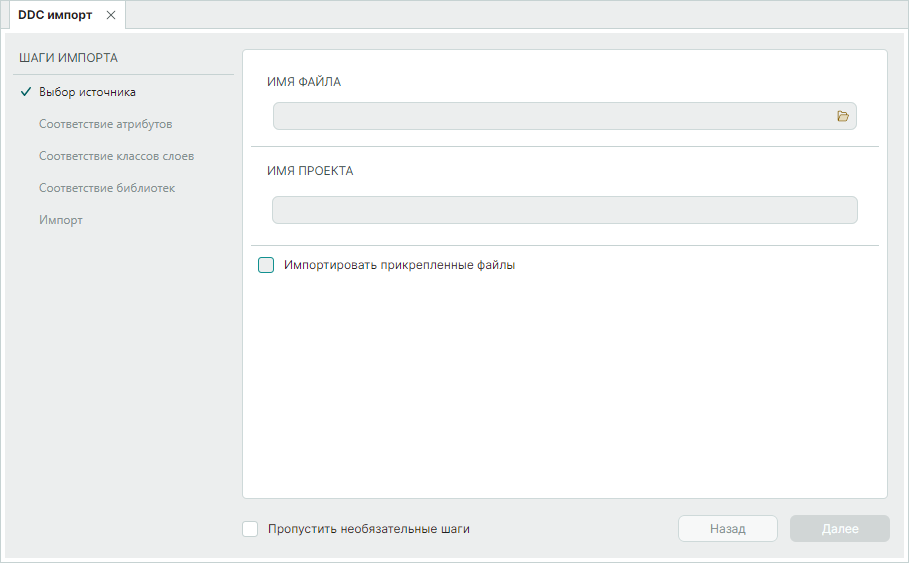

В рабочей области будет открыто окно мастера импорта проекта, см. Рис. 2.

Рис. 2 Окно мастера импорта
Рис. 2 Окно мастера импорта
  1. Выберите файл, который необходимо импортировать, нажав на символ .

Совет! Перед началом работы с мастером, если шаги мастера выполняются впервые, рекомендуется снять флаг в поле «Пропустить необязательные шаги», расположенном в нижнем левом углу окна мастера.

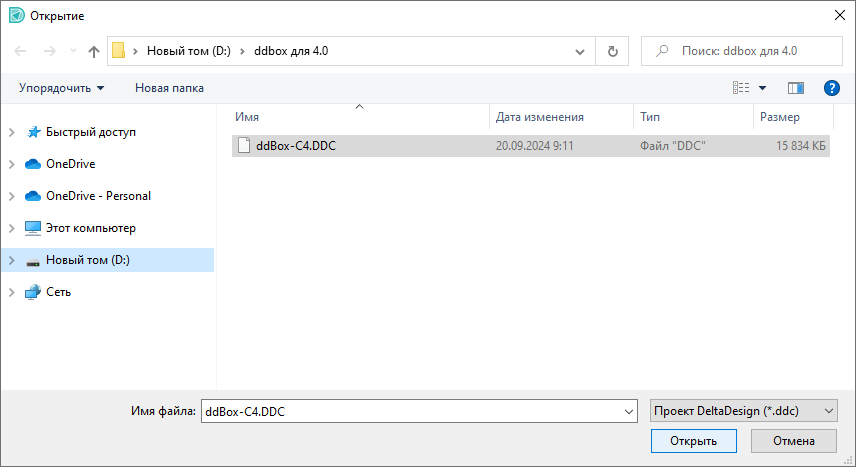

  1. В открывшемся окне проводника выберите файл и нажмите «Открыть», см. Рис. 3.
Рис. 3 Выбор импортируемого файла
Рис. 3 Выбор импортируемого файла

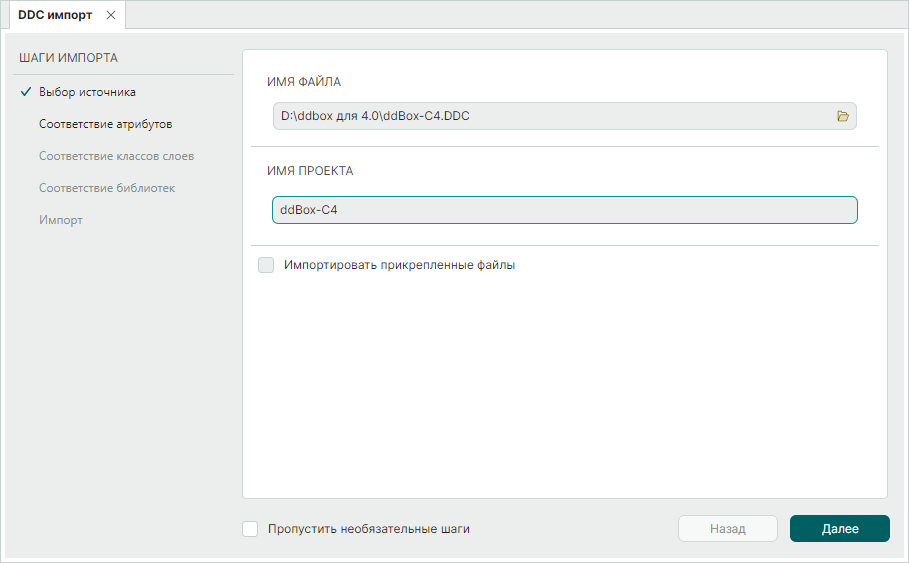

  1. Введите название для импортируемого проекта и нажмите «Далее», см. Рис. 4.
Рис. 4 Ввод имени проекта
Рис. 4 Ввод имени проекта

Примечание! Имя импортируемого проекта не должно совпадать ни с одним из имен уже имеющихся в программе проектов.

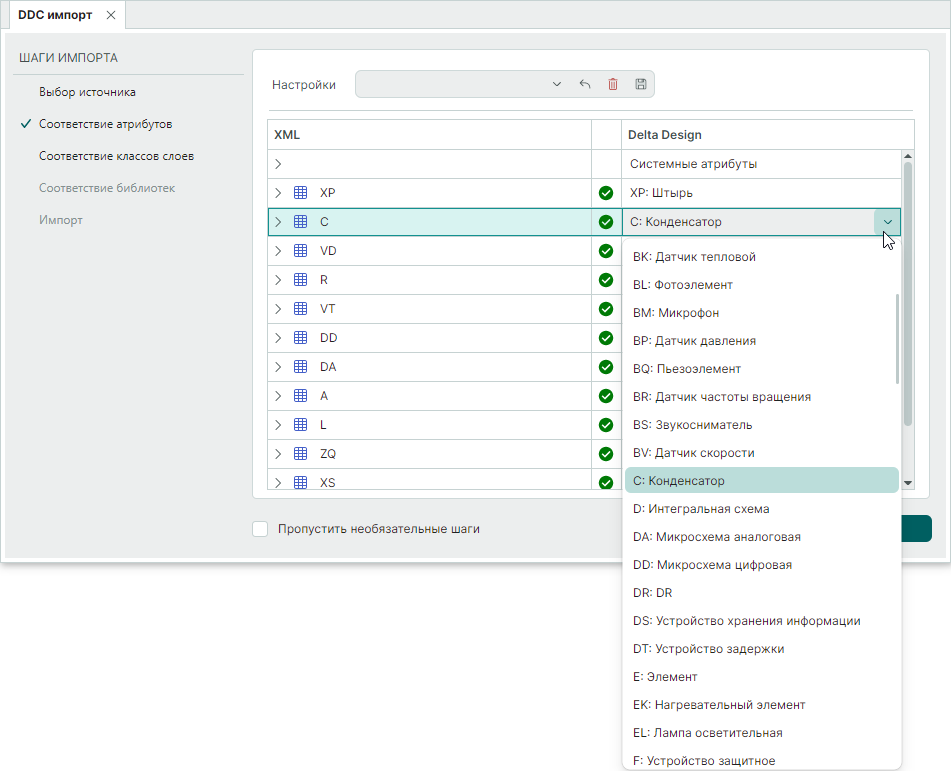

  1. Установите/проверьте соответствие атрибутов для компонентов, см. Рис. 5. Установка соответствия производится с помощью выпадающего списка для каждого из возможных типов атрибутивных данных. Некоторые данные можно не импортировать, установив для них значение «Не импортировать».
Рис. 5 Установка соответствия атрибутов
Рис. 5 Установка соответствия атрибутов

Если семейство компонента отмечено знаком , значит какой-либо тип данных не импортируется. Если семейство отмечено знаком , то все компоненты семейства не импортируются. Знак показывает, что все данные этого типа импортируются. При конфликте (разные типы данных назначаются для одного атрибута) такие атрибуты отмечаются знаком и процедура импорта невозможна.

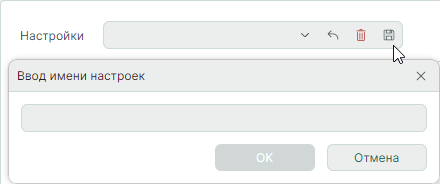

Примечание! Произведенные настройки сопоставления данных можно сохранить (вызвать) для повторного использования, воспользовавшись инструментом в верхней части окна, см. Рис. 6.

Рис. 6 Сохранение настроек
Рис. 6 Сохранение настроек
  1. Нажмите «Далее».

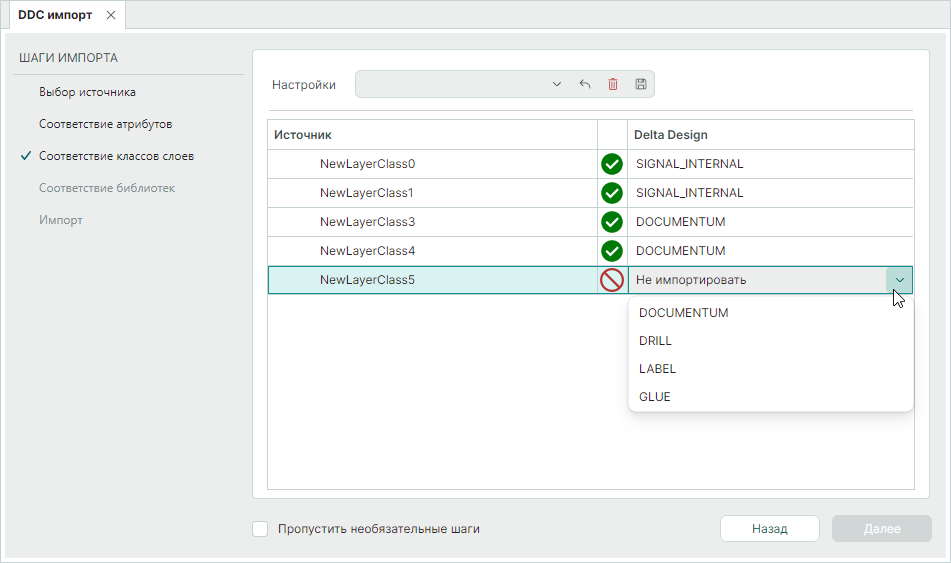

  2. Выполните соответствие классов слоев, см. Рис. 7.
Рис. 7 Установка соответствия классов слоев
Рис. 7 Установка соответствия классов слоев
  1. Нажмите «Далее».

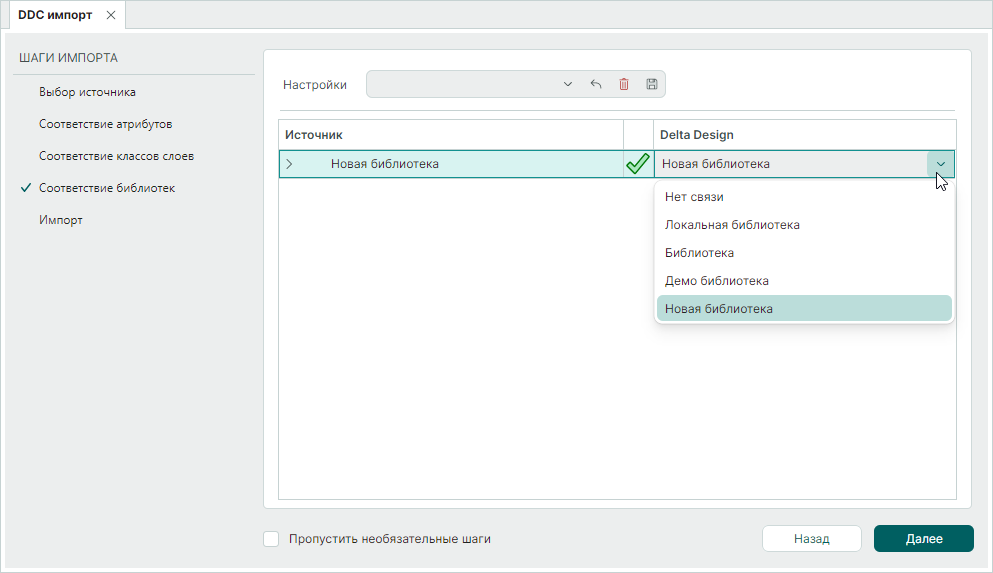

  2. Установите соответствие для библиотечных компонентов, см. Рис. 8.
Рис. 8 Установка соответствия библиотек
Рис. 8 Установка соответствия библиотек
  1. Нажмите «Далее».

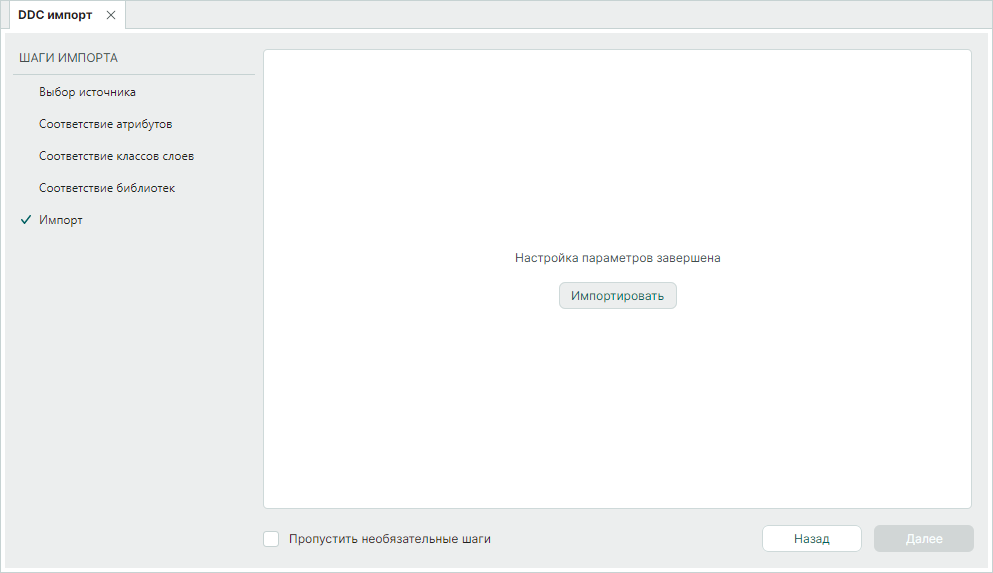

  2. Для старта процедуры импорта нажмите «Импортировать» на следующем шаге, см. Рис. 9.
Рис. 9 Запуск процедуры импорта
Рис. 9 Запуск процедуры импорта

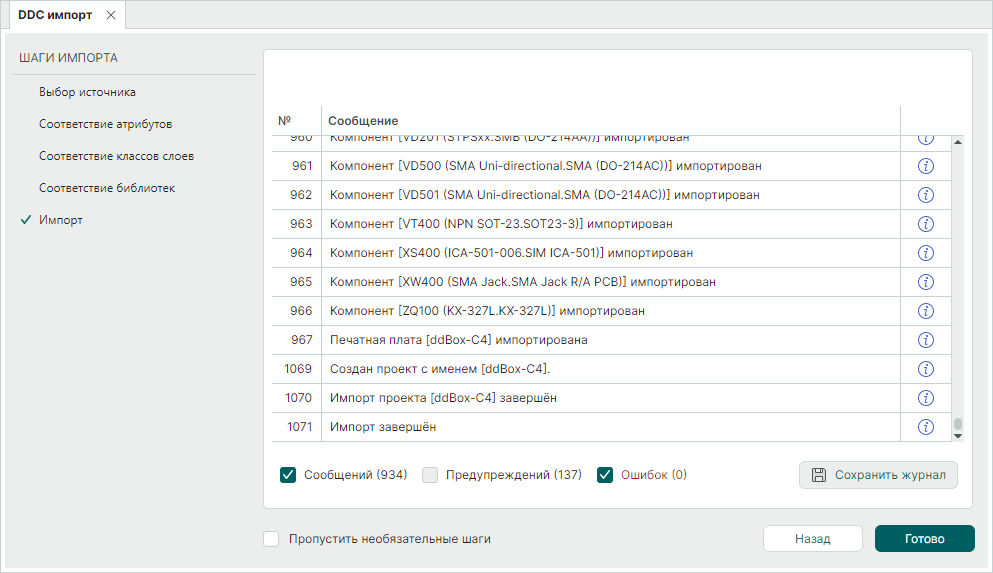

  1. Дождитесь завершения процедуры импорта проекта, см. Рис. 10. И нажмите «Готово».
Рис. 10 Завершение процедуры импорта
Рис. 10 Завершение процедуры импорта

Примечание! После завершения процесса импорта/экспорта в окне мастера с помощью кнопок, расположенных внизу окна, можно отфильтровать сообщения, а также сохранить журнал по процессу.
