Панель инструментов «TopoR»

После переключения в режим «TopoR» на панели инструментов «TopoR» доступны:
1. Режим «Freestyle» для ручного перемещения проводников, см. Рис. 1.

Рис. 1 Опции режима Freestyle

В режиме «Freestyle» для перемещения объектов существуют опции:

• Без подталкивания и соблюдения зазоров – возможно перемещение объектов без соблюдения заданных зазоров, при этом другие объекты подталкиваться не будут;
• С подталкиванием переходов – будут подталкиваться переходные отверстия и точки ветвления проводников с соблюдением заданных зазоров;
• С подталкиванием компонентов и переходов – будут подталкиваться компоненты, переходные отверстия и точки ветвления проводников с соблюдением заданных зазоров.

В режиме «Freestyle» при перемещении участка проводника за контакт после отпускания кнопки мыши, участок перемещается с возможностью перебрасывания через препятствия.
Для реализации перебрасывания проводника за контакт:
1.1. Выделите проводник, см. Рис. 2.

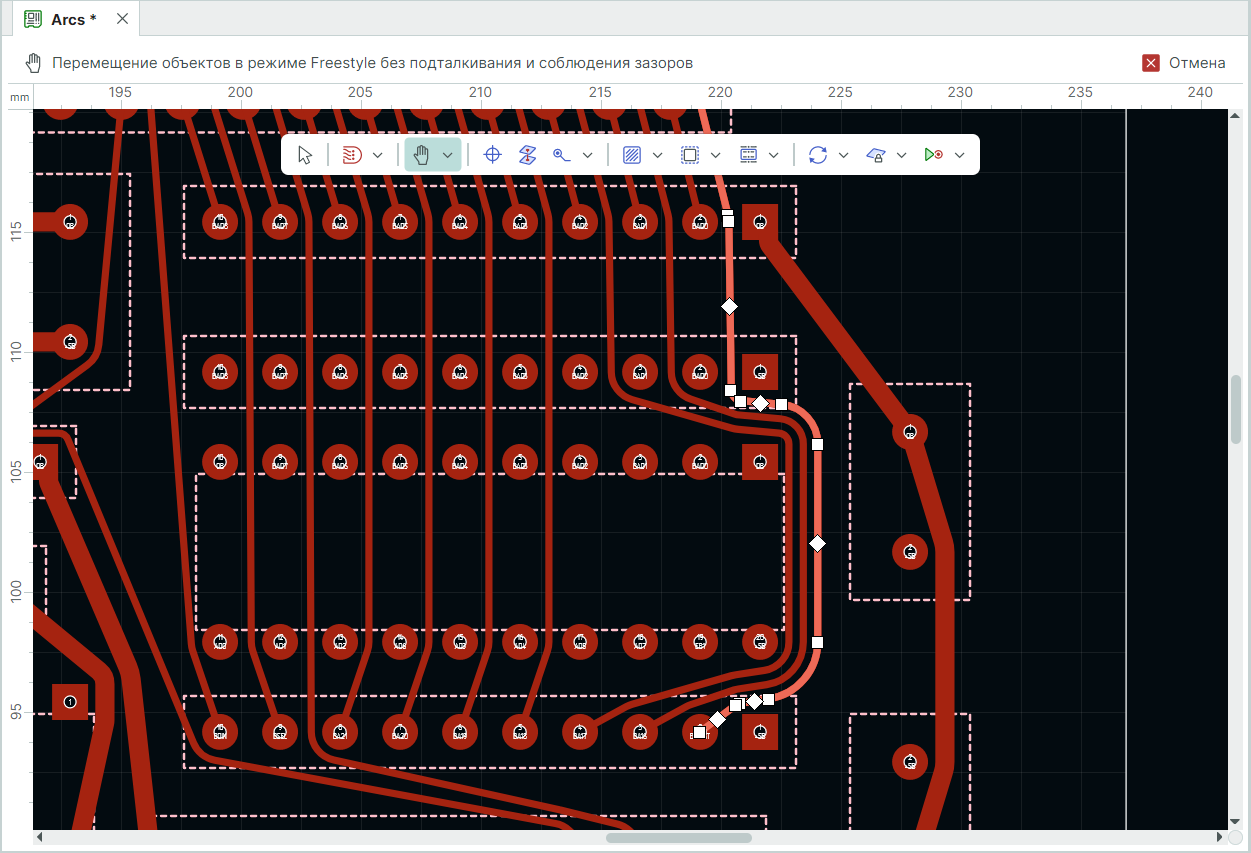

Рис. 2 Выделение проводника в режиме Freestyle

1.2. Выберите точку на проводнике и направление вектора перемещения, см. Рис. 3.

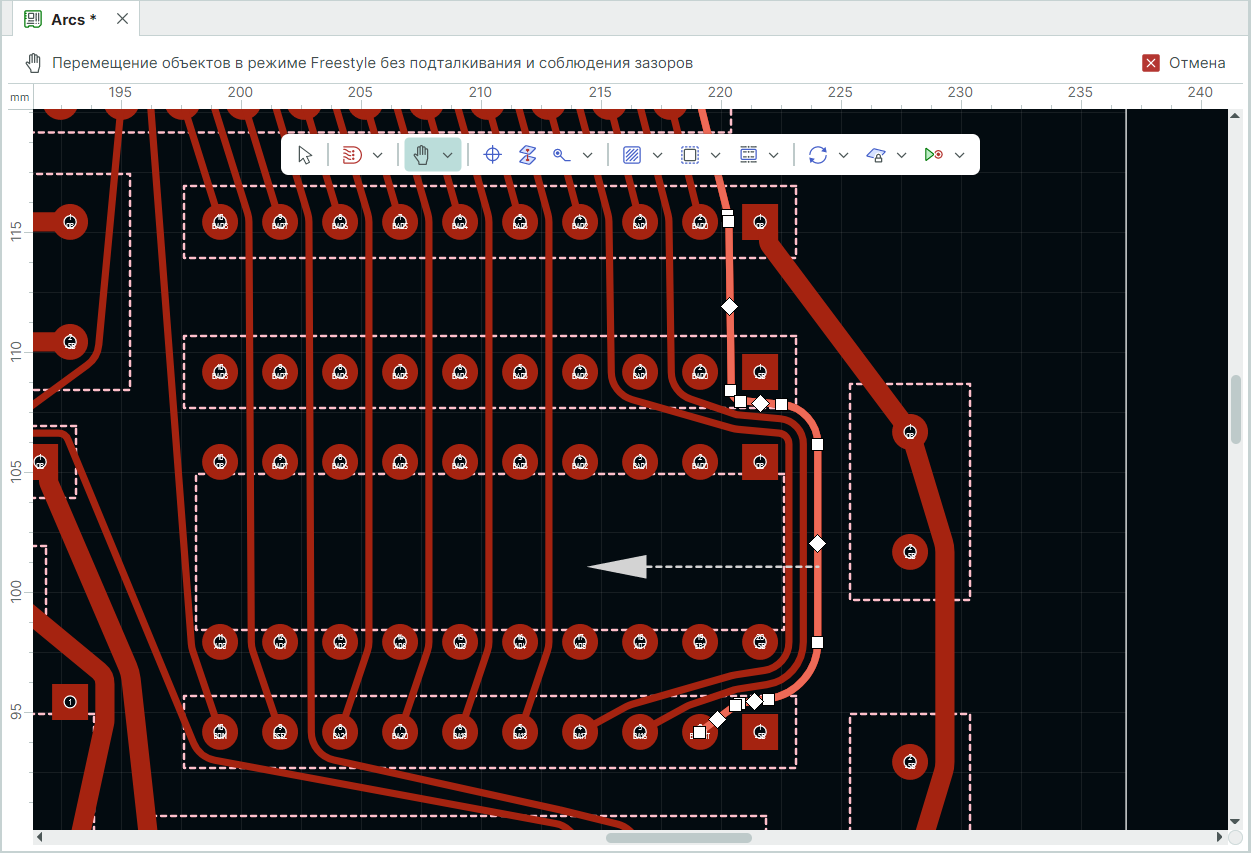

Рис. 3 Определение вектора перемещения проводника в режиме Freestyle

1.3. После отпускания кнопки мыши выделенный проводник и проводники перед ним будут переброшены за контакты, см. Рис. 4.

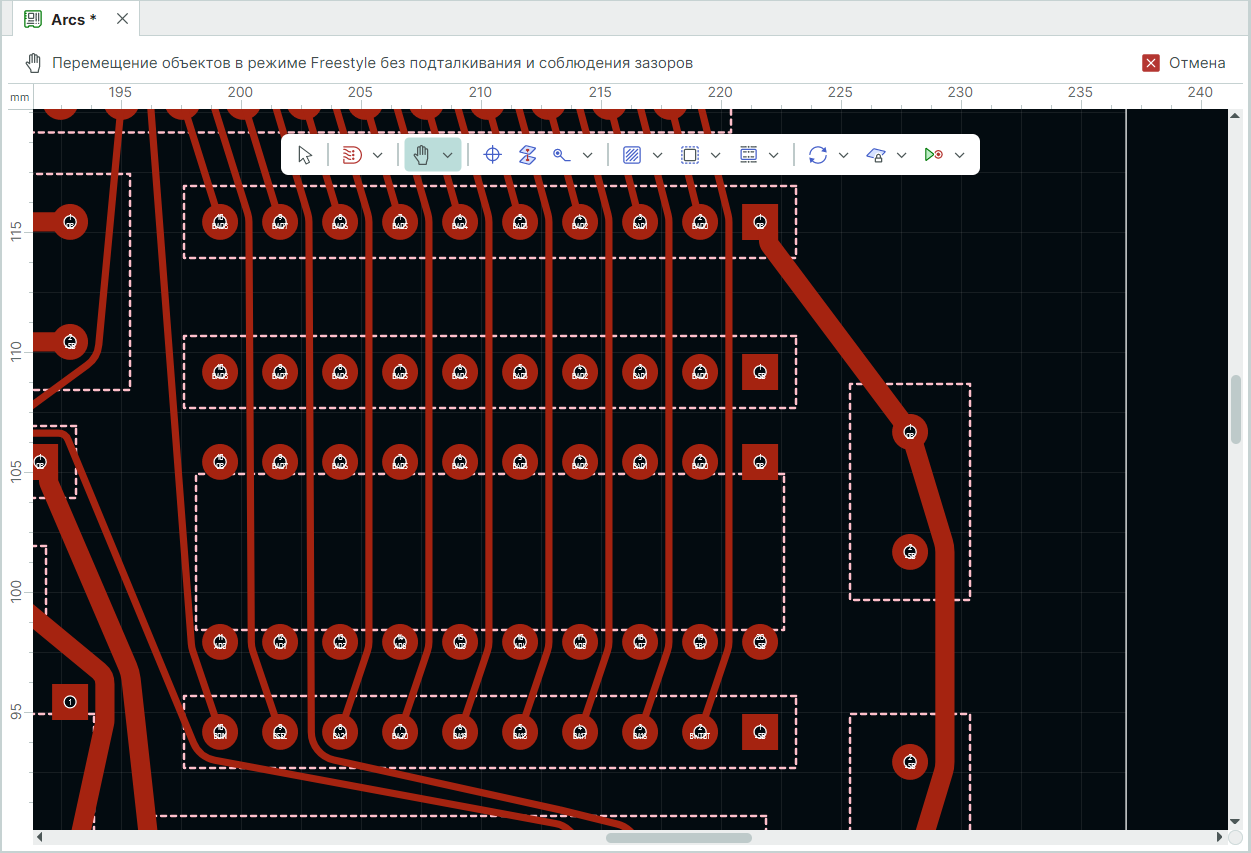

Рис. 4 Перемещение проводников в режиме Freestyle

Примечание! При ручном перемещении компонентов, переходов и ветвлений в режиме без подталкивания разрешается перемещение с нарушениями заданных зазоров. Например, можно переместить переходное отверстие между контактами микросхемы.

Примечание! Режим перемещения «Freestyle» может применяться для улучшения топологии разведённой платы, созданной не только при помощи трассировщика «TopoR», но и любого другого. Оптимальная форма проводников после каждого перемещения вычисляется автоматически.

2. Автопроцедура расчета формы проводника, см. Рис. 5.

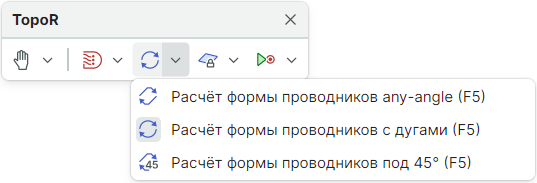

Рис. 5 Выбор формы проводника

• Расчет формы проводников any-angle – прокладка проводника под любым углом ломанными линиями;
• Расчет формы проводников с дугами – прокладка проводника с использованием дуг окружностей;
• Расчет формы проводников под 45° – прокладка проводника с использованием изгиба проводника под углом 45°.

3. Автопроцедура перекладки проводника, см. Рис. 6.

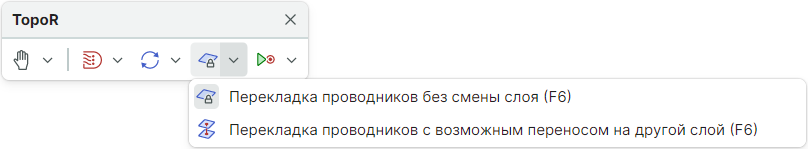

Рис. 6 Варианты перекладки проводников между слоями

• Перекладка проводников без смены слоя – автоматическая перекладка проводников только по текущему слою платы.
• Перекладка проводников с возможным переносом на другой слой – автоматическая перекладка проводников с возможностью изменения топологии пути проводника и его слоя, если проводник соединяет сквозные контактные площадки и/или переходные отверстия.

Совет! Использование этой автопроцедуры эффективно при проектировании многослойных печатных плат.

4. Автопроцедура подвижки элементов, см. Рис. 7.

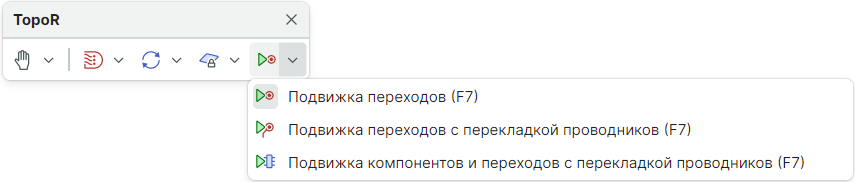

Рис. 7 Варианты подвижки переходов

Подвижка элементов выполняется автоматически, переходные отверстия и ветвления проводников перемещаются в вычисленные оптимальные положения. Если компонент не должен автоматически перемещаться, его необходимо зафиксировать.

• Подвижка переходов – переходные отверстия перемещаются без перекладки проводников, все компоненты остаются на своих местах;
• Подвижка переходов с перекладкой проводников – перемещение переходных отверстий и при необходимости перекладка проводников;
• Подвижка компонентов и переходов с перекладкой проводников – перемещение распространяется на переходные отверстия и на компоненты платы с необходимой перекладкой проводников.
