Размещение компонентов¶
После создания проекта схемотехнический редактор открывается автоматически, и можно приступать к размещению УГО на схеме. Описание вариантов размещения компонентов на схеме представлено в руководстве пользователя Электрические схемы.

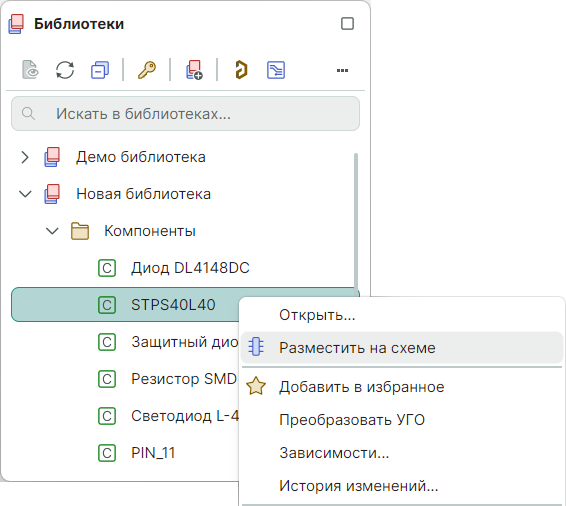

Для размещения радиоэлектронных компонентов на электрической схеме перейдите в панель «Библиотеки» → «Новая библиотека» → «Компоненты». В контекстном меню компонента выберите пункт «Разместить на схеме», см. Рис. 1.

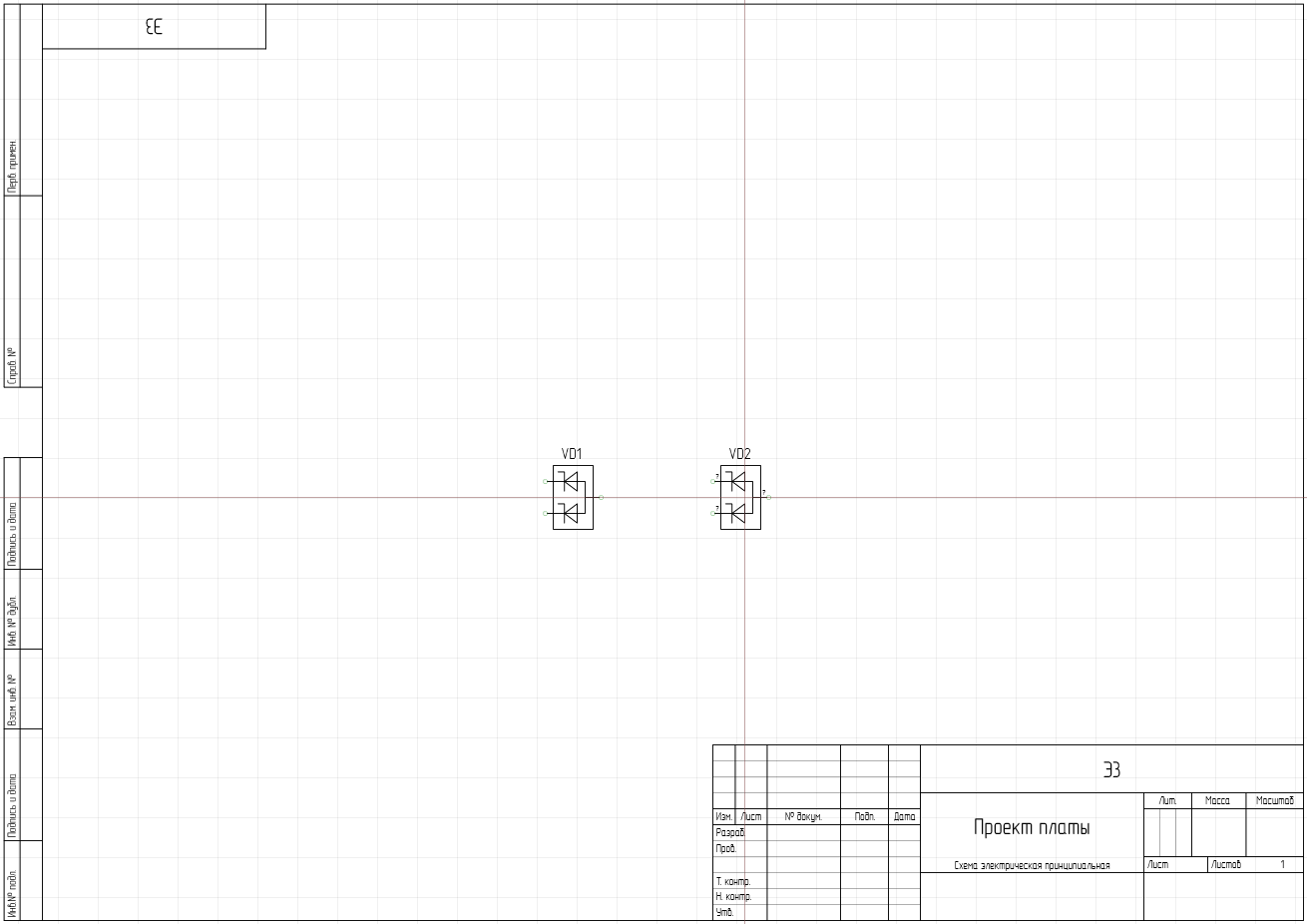

После этого переместите курсор мыши в необходимое место на электрической схеме и нажмите левую клавишу мыши, первый компонент размещен, см. Рис. 2.

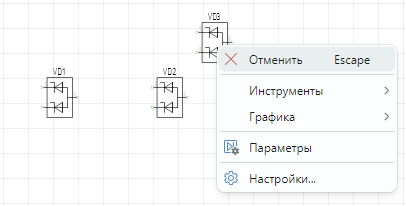

Переместите курсор мыши, и аналогичным способом разместите второй компонент (компоненты размещаются согласно схеме, представленной на Рис. 1). После размещения второго компонента нажмите правую клавишу мыши и в контекстном меню выберите пункт «Отменить» для завершения работы с инструментом «Размещение компонентов», см. Рис. 3.

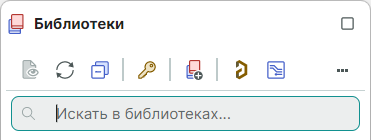

Для размещения остальных компонентов, представленных в Табл. 1, можно воспользоваться функцией поиска на панели «Библиотеки», для этого в верхней части панели «Библиотеки» введите поисковый запрос с названием компонента в поле «Искать в библиотеках…», см. Рис. 4. Поиск осуществляется по всем библиотекам имеющимся в базе данных.

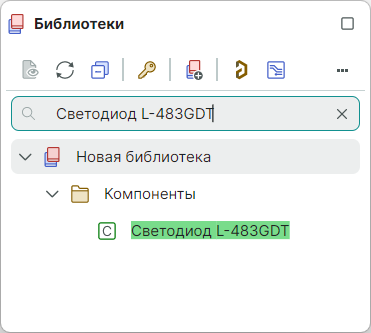

Введите название компонента «Светодиод L-483GDT» в данном поле, см. Рис. 5.
Нажмите правой клавишей мыши на названии компонента и в контекстном меню выберите пункт «Разместить на схеме».

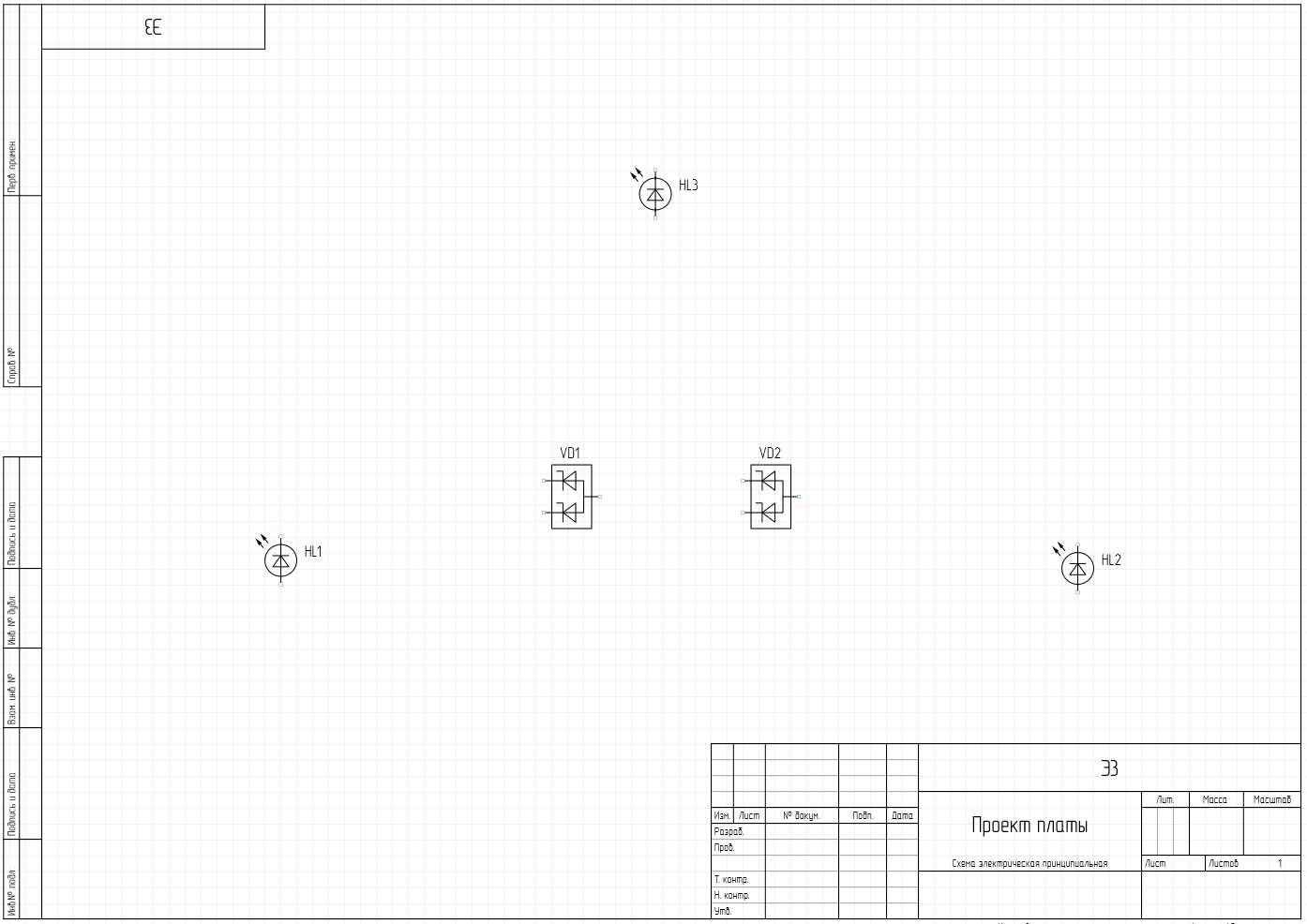

Согласно схеме, представленной на Рис. 1, необходимо разместить три компонента «Светодиод L-483GDT». Размещение данного компонента осуществляется аналогично размещению предыдущего компонента, результат размещения компонента представлен на Рис. 6.

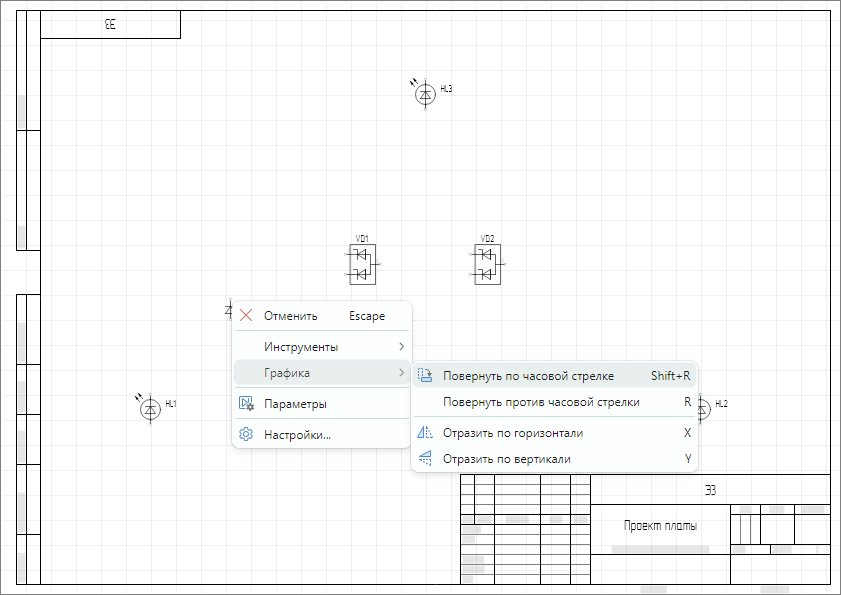

Найдите в библиотеке и разместите на схеме компонент «Защитный диод 1.5KE39». Данный компонент на схеме расположен вертикально. Для поворота компонента по часовой стрелке при активном инструменте «Размещение компонентов» вызовите контекстное меню и выберите последовательно пункты «Графика» → «Повернуть по часовой стрелке», как показано на Рис. 7.

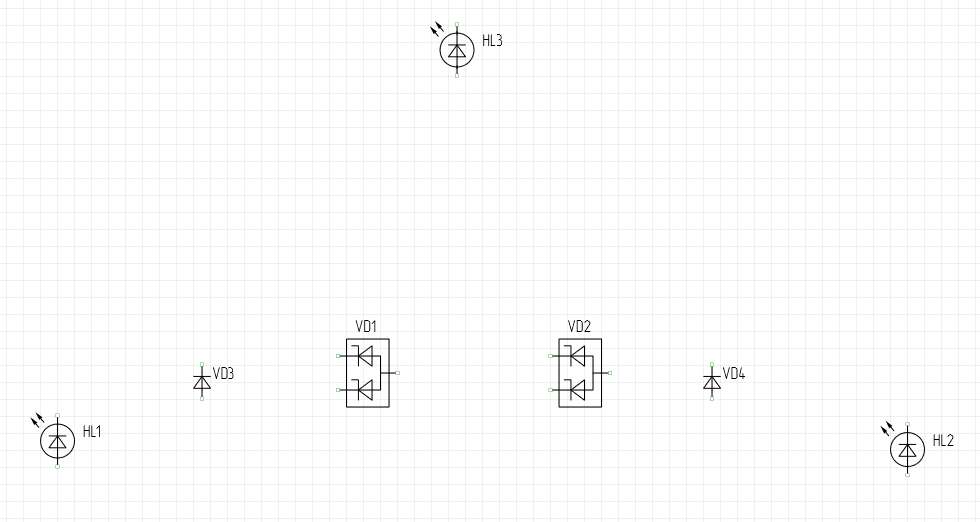

Результат размещения компонента «Защитный диод 1.5KE391» (позиционное обозначение на схеме VD3, VD4) представлен на Рис. 8.

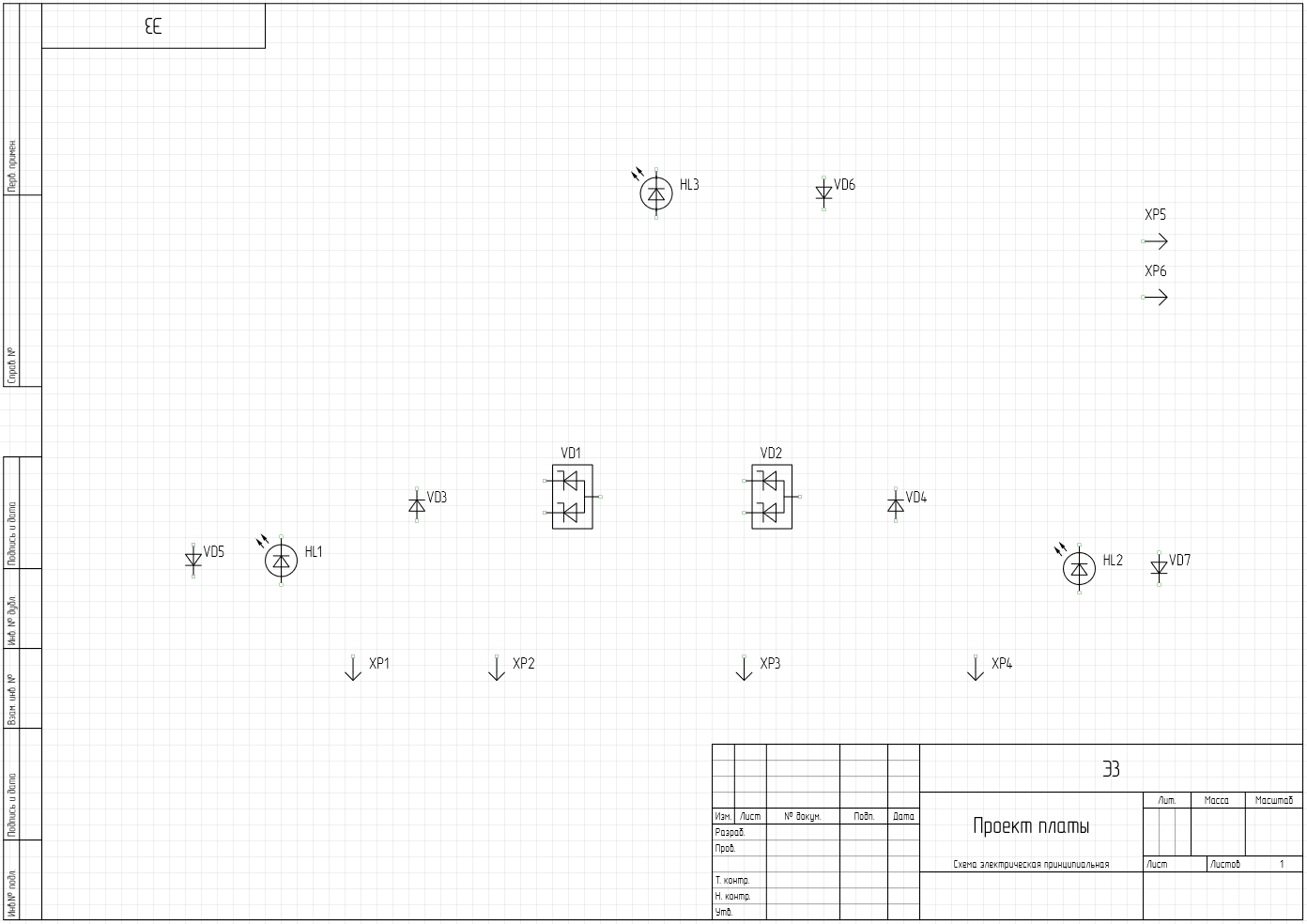

Аналогичным образом найдите в библиотеке и разместите на схеме следующие компоненты: «Диод DL4148DC» и штырь «PIN_11». Размещение осуществляется согласно схеме, изображенной на рисунке 1. Результат размещения данных компонентов представлен на Рис. 9.
Разместите на схеме два типа резисторов: «Резистор R1206 3,3 кОм ±1» и «Резистор R1206 10 кОм ±5». Данные радиодетали относятся к одному компоненту «Резистор SMD 1206».
По аналогии с предыдущими компонентами разместите на схеме девять резисторов. Количество размещаемых резисторов определено в таблице 1, а их расположение изображено на рисунке 1.

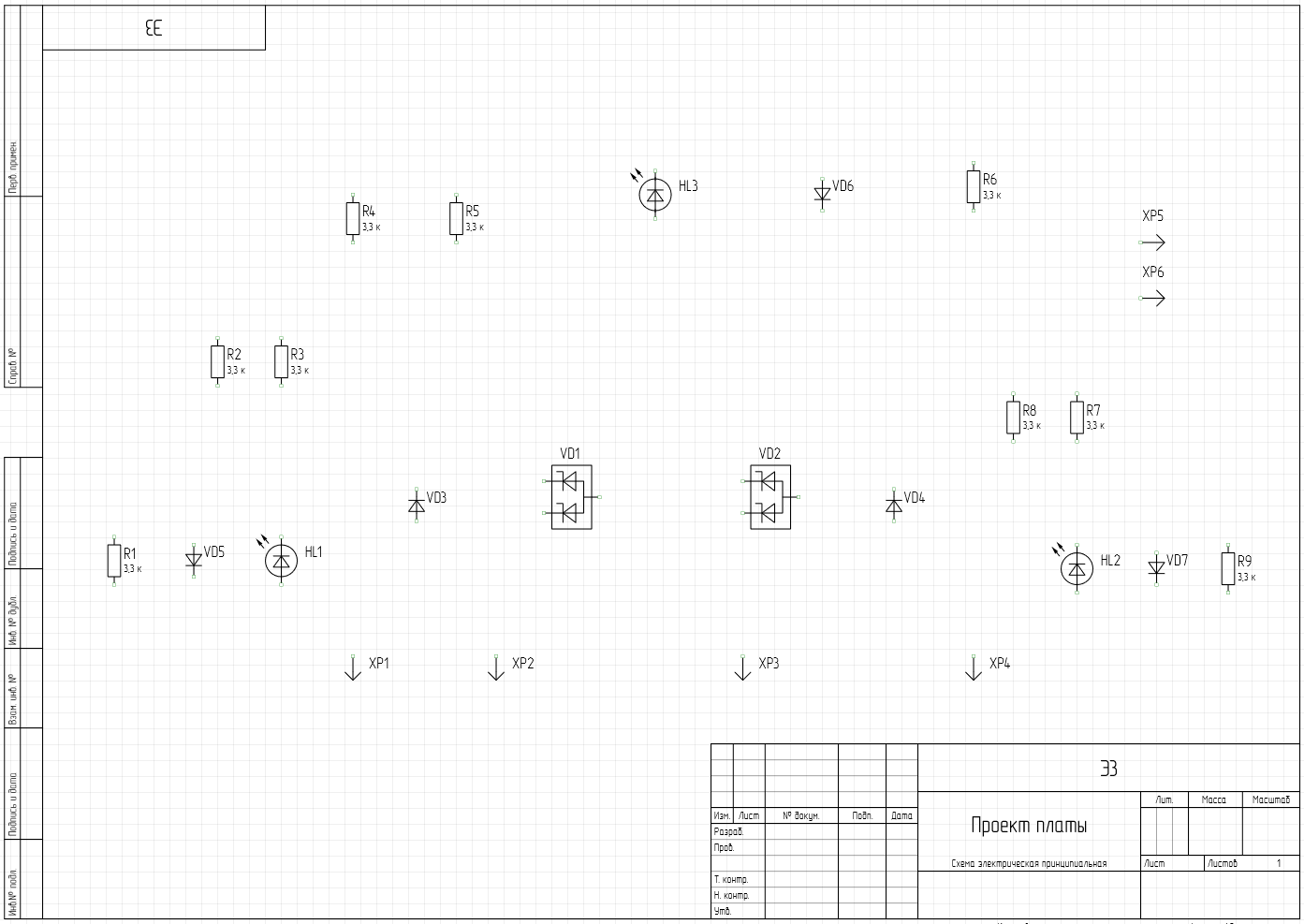

Результат размещения резисторов представлен на Рис. 10.

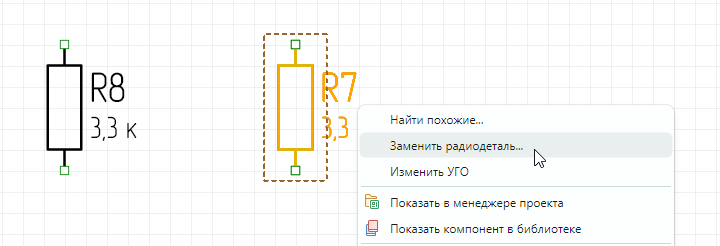

У резистора R7 на схеме должен быть другой номинал, это значит, что для него должна быть использована другая радиодеталь, для замены радиодетали в контекстном меню выберите пункт «Заменить радиодеталь…», см. Рис. 11.

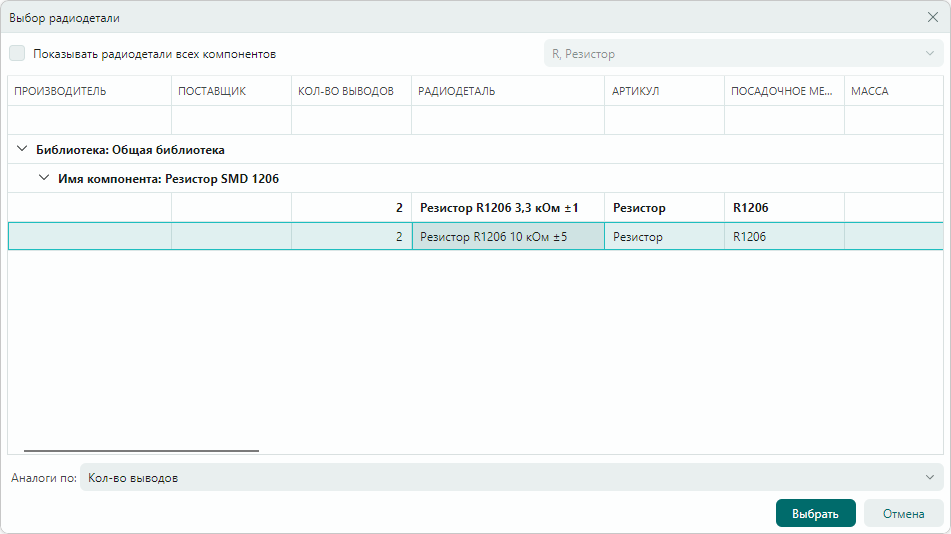

В отобразившемся окне «Выбор радиодетали» выберите «Резистор R1206 10 кОм ±5» и нажмите «Выбрать», см. Рис. 12.

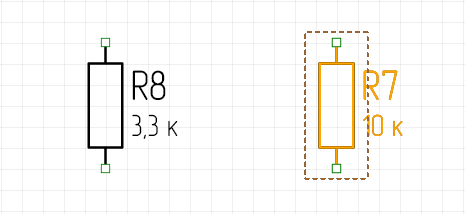

Выбранная радиодеталь будет размещена на схеме, см. Рис. 13.
