Параметры диффпары¶

Диффпара может быть рассмотрена как единый трек, который обладает определенным набором характеристик, свойственных всем трекам, раздел Параметры трека.
Параметры проводящих слоев определяются в редакторе слоев платы.
Общие параметры диффпар задаются по аналогии с параметрами отдельных треков с учетом пропорциональной зависимости ширины треков и зазора между ними.
В диффпаре ширина треков и зазора меняются только синхронно, чтобы не изменялось значение волнового сопротивления.
Использование номинальных, минимальных и зауженных параметров несет ту же смысловую нагрузку, что и для одиночного трека.
При трассировке диффпары в обычных обстоятельствах используется номинальное значение, которое может быть уменьшено до минимального без дополнительных проверок.

Примечание! В системе Delta Design номинальное значение ширины треков является также максимальным значением ширины, а номинальное значение диффпарного зазора — максимальным значением зазора.

Для преодоления препятствия можно использовать зауженное значение, длина участка с использованием зауженного отрезка ограничивается заданными правилами проектирования.

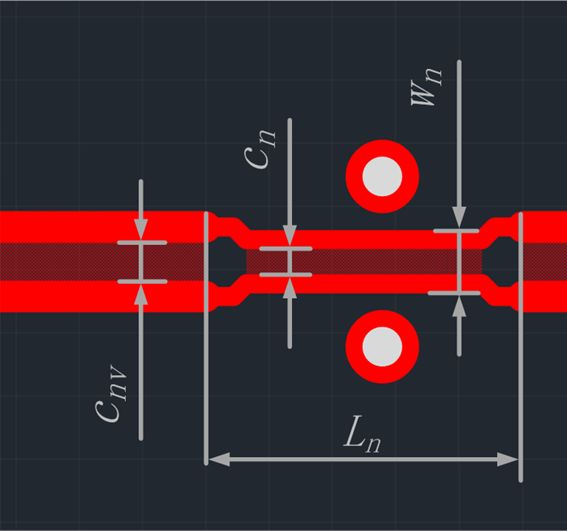

В системе Delta Design используются следующие параметры диффпары как единого целого, см. Рис. 1:

Номинальная ширина треков – типовая ширина треков в составе диффпары.
Минимальная ширина трека – нижнее ограничение ширины треков диффпары. Данный параметр указывает минимальную ширину проводников, которая может быть использована без дополнительных проверок.
Ширина зауженных треков – значение, которое может принимать ширина треков для прохода в узком месте, должно быть меньше минимальной ширины треков. Длина участков треков с использованием данного значения ширины ограничена.
Ширина диффпары, трассируемой в режиме заужения (расчетный параметр) (Wn) – данный параметр ширины складывается из ширины каждого отдельного трека диффпары в режиме заужения и зазора между треками диффпары в режиме заужения.
Номинальный (Cnv) и минимальный (Cm) (не показан на рисунке) зазоры между проводниками диффпары. Величины зазоров используются по аналогии с шириной диффпары. Зазор между двумя проводниками может изменяться в диапазоне от минимального до номинального, при этом будет считаться, что диффпара размещена корректно.
Значение зазора, соответствующего ширине зауженного трека (Cn) – минимально допустимый зазор между проводниками диффпары в режиме заужения.
Разрешенный допуск на увеличение/уменьшение зазора – параметры, описывающие интервал, в пределах которого может изменяться реальный зазор между проводниками диффпары при размещении на плате. Данный допуск необходим для корректной обработки искажений треков, возникающих при поворотах линии. Установленное значение допуска применяется ко всем типам зазоров: номинальному, минимальному, зауженному.
Максимально допустимая длина одного зауженного участка (Ln) – верхнее ограничение значения длины одного зауженного участка. Значение должно быть меньше или равно значению суммарной длины зауженных участков.
Максимально допустимая суммарная длина зауженных участков (Σ(Ln)) (не показан на рисунке) – верхнее ограничение значения всех длин зауженных участков.
Допустимая разность длин/задержек в парных трассах – допуск на максимальное расхождение длин/задержек.
Максимально допустимая общая длина/задержка «расстегнутых» участков – верхнее ограничение значения длины всех участков, на которых участки диффпары не согласованы.
Максимально допустимая локальная длина «расстегнутого» участка – верхнее ограничение значения длины одного несогласованного участка.
Учёт выходов из контактных площадок – учет в общей длине проводника длины участка проводника в контактной площадке.

Параметры диффпар, как и параметры треков, задаются правилами проектирования (см. Приложение Б). При необходимости некоторые значения параметров можно изменить непосредственно на плате.

Примечание! Ограничения на длину зауженных участков берутся из аналогичных значений для одиночных проводников, составляющих пару. В случае, если два проводника пары разделены («расстегнутая» диффпара) и имеют разное значение заужения, например, на одном проводнике два узких участка, а на другом три, то общая длина заужения рассчитывается следующим образом: для каждого проводника диффпары рассчитывается длина зауженных участков, а потом из двух полученных значений выбирается максимальное.
