Экспорт в DXF

Графическая информация платы может быть экспортирована в файлы формата DXF.
Вызов окна экспорта в  DXF возможен несколькими способами:
Способ 1) Из раздела главного меню «Файл»  → «Экспорт» → «DXF», Рис. 1.

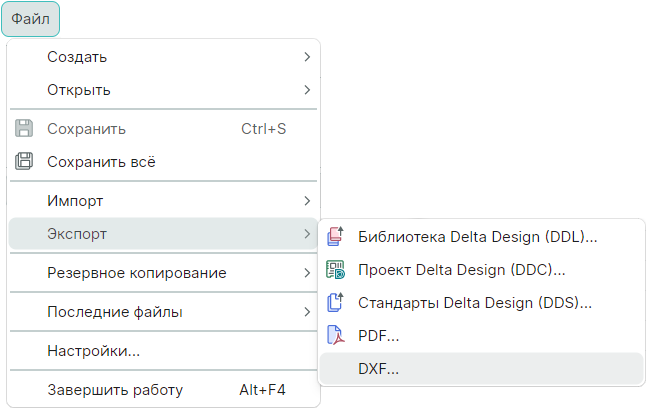

Рис. 1 Переход к экспорту файлов в формате .DXF из главного меню
Рис. 1 Переход к экспорту файлов в формате .DXF из главного меню

Способ 2) Из контекстного меню проекта → «Экспорт» → «DXF», Рис. 2

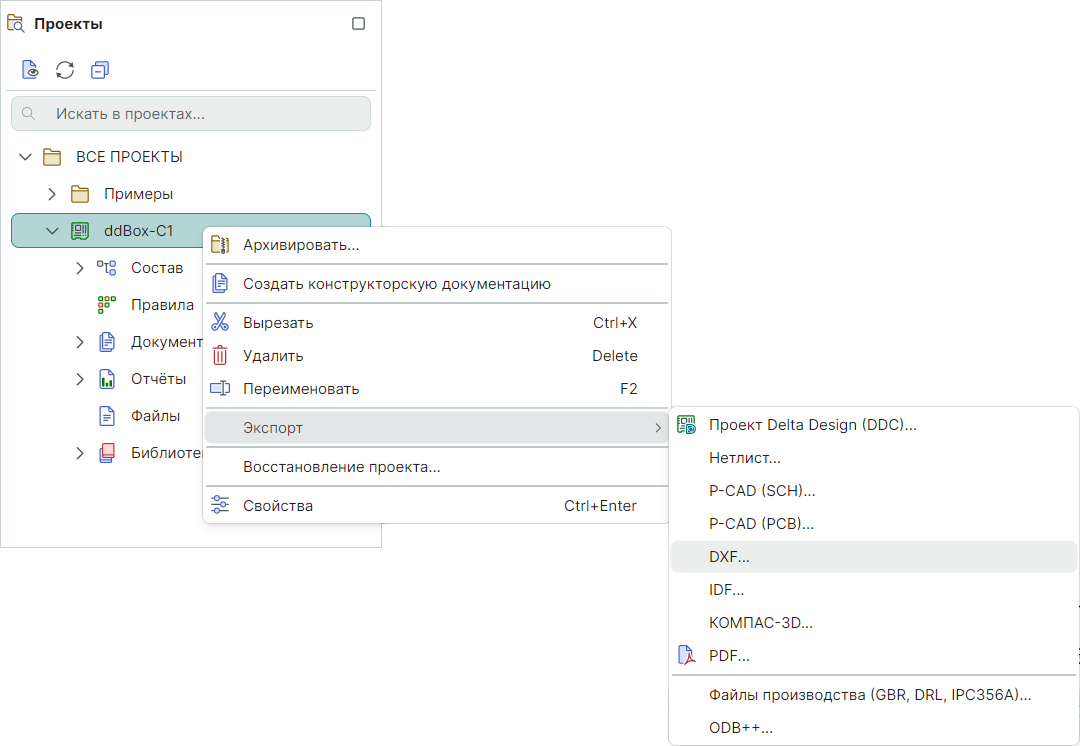

Рис. 2 Переход к экспорту файлов в формате .DXF из контекстного меню проекта
Рис. 2 Переход к экспорту файлов в формате .DXF из контекстного меню проекта

Способ 3) Из контекстного меню узла любого чертежа проекта, Рис. 3

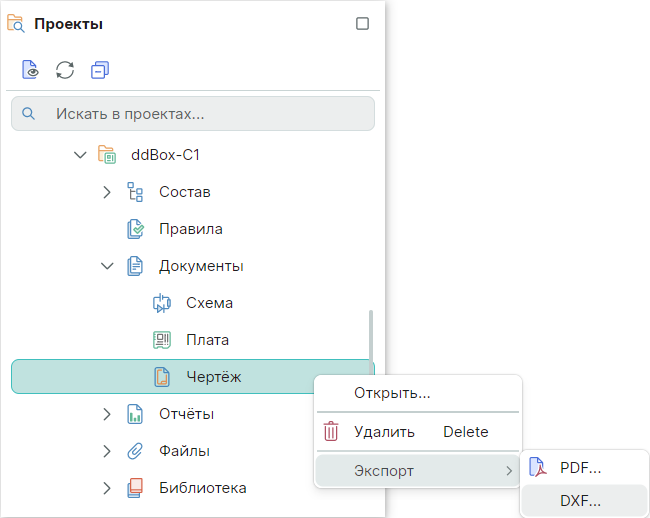

Рис. 3 Переход к экспорту файлов в формате .DXF из контекстного меню проекта с узла чертежа
Рис. 3 Переход к экспорту файлов в формате .DXF из контекстного меню проекта с узла чертежа

Для экспорта в файл в формате DXF:
1. В открывшемся окне «Экспорт файлов в DXF» укажите путь для сохранения файла в поле «Сохранить на диск» в строке «Путь:*» с помощью кнопки , см. Рис. 4.

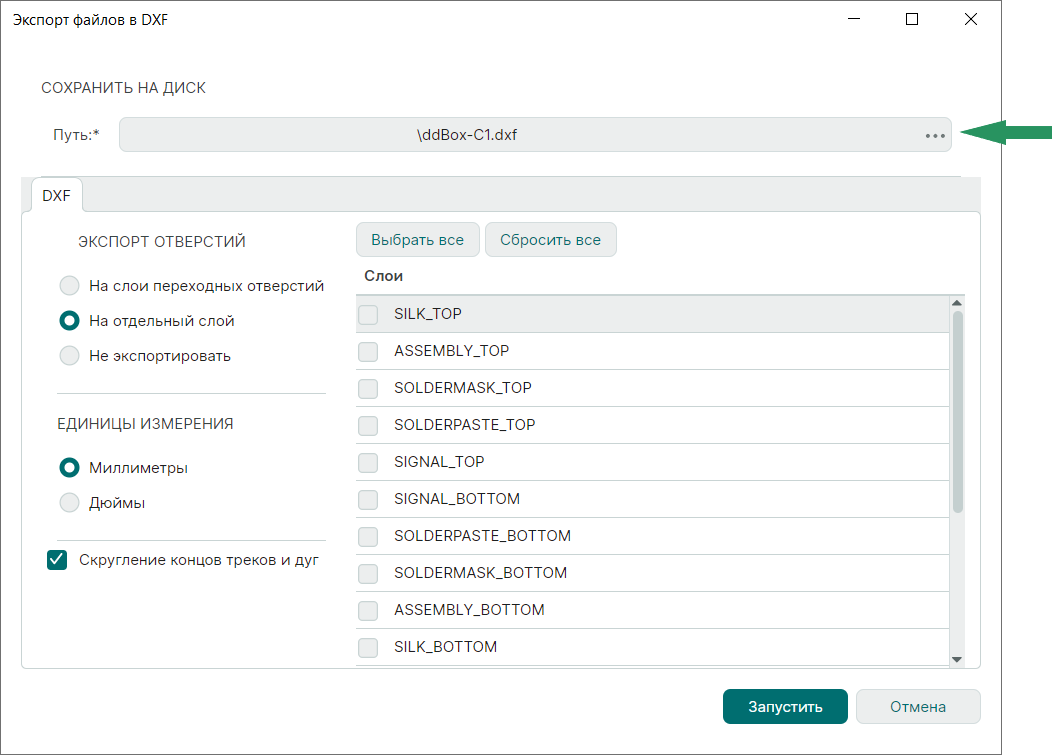

Рис. 4 Окно «Экспорт файлов в DXF»
Рис. 4 Окно «Экспорт файлов в DXF»
  1. Выберите необходимые настройки для экспортируемого файла:
  • по экспорту отверстий: экспортировать отверстия на отдельный слой, на слои переходных отверстий или не экспортировать;
  • по единицам измерений: экспорт файла в единицах измерений в дюймах или в миллиметрах;
  • со скруглением концов треков и дуг или без него.
  1. Выберите слои необходимые для экспорта с помощью установки флагов, см. Рис. 5.

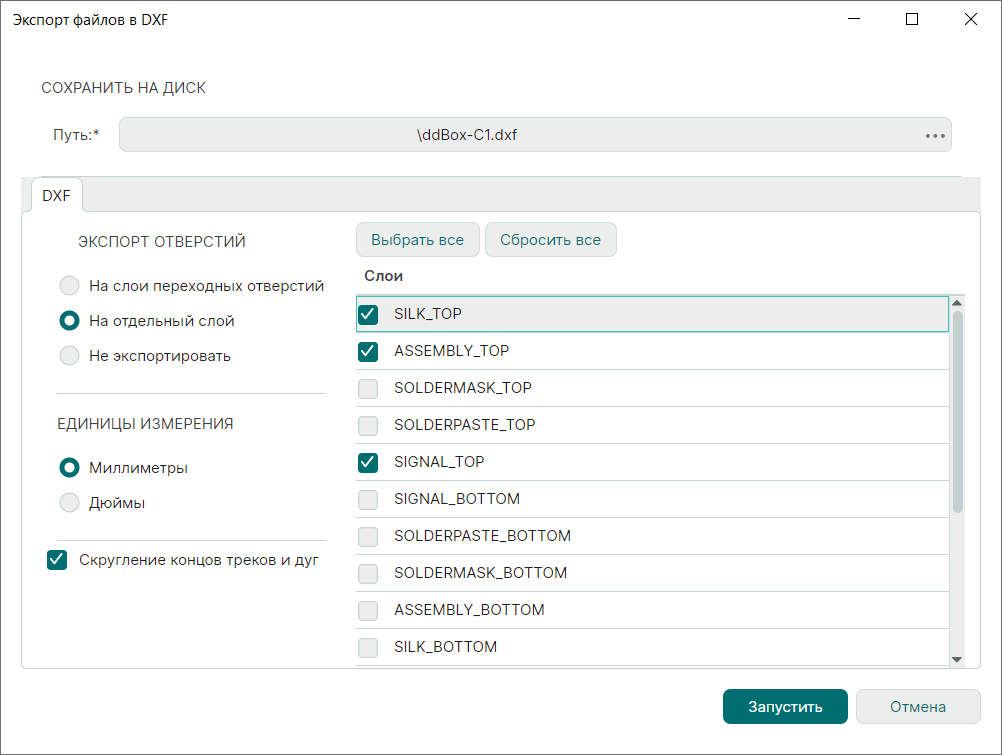

Рис. 5 Выбор слоев для экспорта в формате DXF
Рис. 5 Выбор слоев для экспорта в формате DXF
  1. Запустите процедуру экспорта, нажав на кнопку «Запустить» в нижней части окна.

Примечание! Версия выгружаемого DXF файла - AutoCad 2018.

По завершении процедуры экспорта в нижней части системы Delta Design появится информационное окно «Журналы» экспорта, см. Рис. 6.

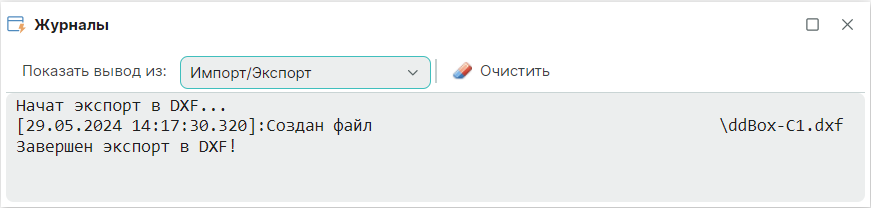

Рис. 6 Журнал процедуры экспорта
Рис. 6 Журнал процедуры экспорта
