Редактирование скругления

После применения определенного скругления и при отсутствии прочих ограничений уже примененный радиус можно изменять.
К примеру, скругление уже было применено, при этом в панели «Свойства» радиус равен 3. Но в силу отсутствия явных ограничений, может быть применено и большее скругление.
Для применения к уже скругленному соединению инструмента с большим значением радиуса скругления:
1. Активируйте инструмент.
2. В панели «Свойства» замените ранее введенное значение радиуса скругления из предыдущей сессии работы с инструментом.
3. Выберите скругление и примените инструмент повторно.
Для изменения радиуса скругления ранее скругленного соединения:
1. Выберите скругление.
2. Не активируя инструмент скругления, начните перемещать курсор с зажатой левой кнопкой мыши, см. Рис. 1.

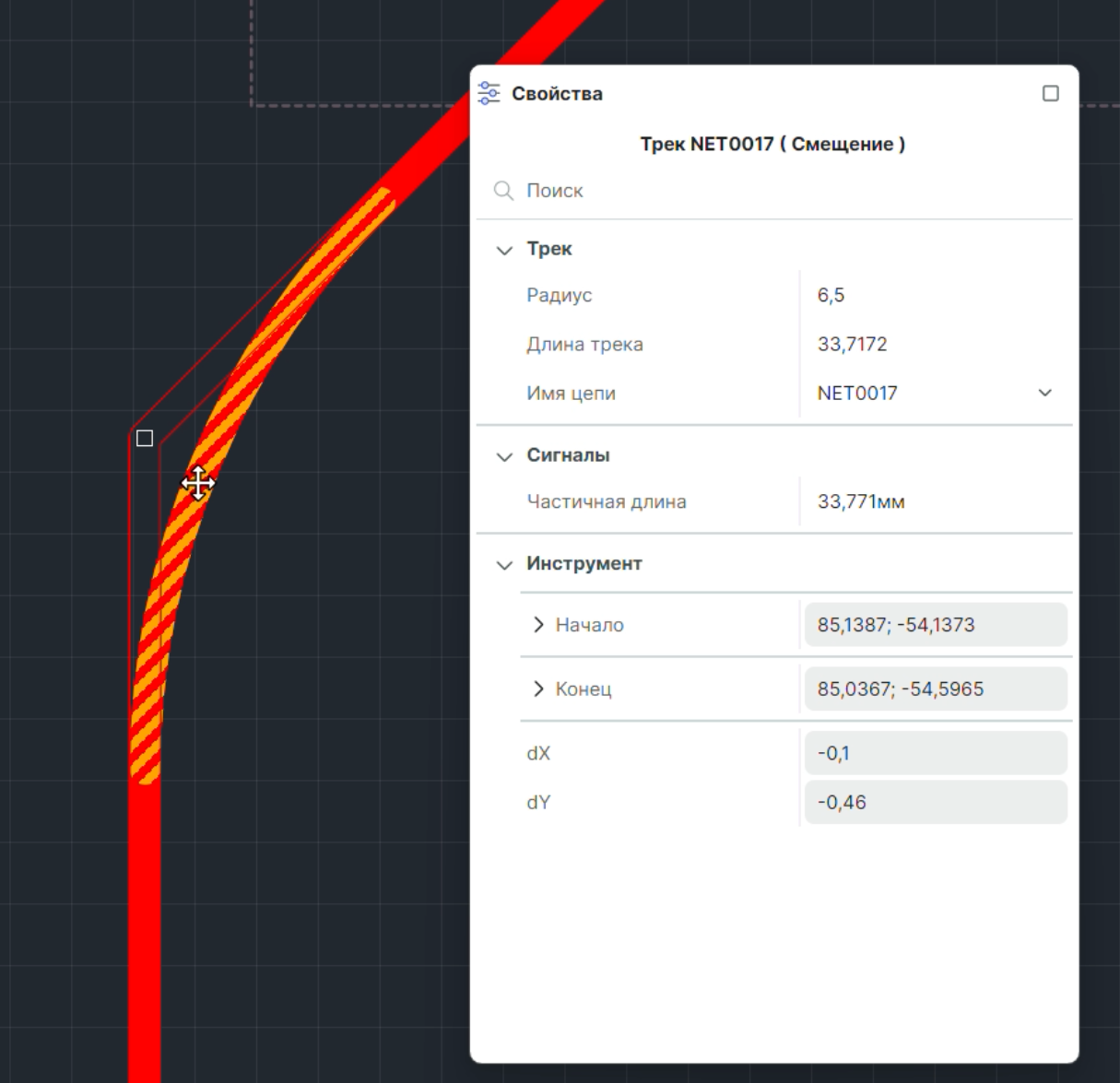

Рис. 1 Изменение скругления

В виде контура система отобразит оптимальный вид соединения сегментов без скругления и измененное положение, которое будет получено в момент, когда кнопка мыши будет отпущена и скругление применено.
3. Отпустите кнопку мыши. Итоговый вид скругленного соединения будет зафиксирован.
У скругленного соединения есть точка редактирования, с помощью которой происходит сброс скругления с последующим изменением геометрии соединения смежных сегментов.
Для сброса и изменения геометрии соединения смежных сегментов:
1. Выберите точку и зажмите левую кнопку мыши, см. Рис. 2.

Рис. 2 Выбор точки редактирования

2. Переместите курсор с зажатой кнопкой мыши. Скругление будет сброшено, а геометрия соединения смежных сегментов трека изменена, см. Рис. 3.


Рис. 3 Сброс ранее заданного скругления

3. Отпустите кнопку мыши в момент, когда требуемая геометрия смежных сегментов трека будет достигнута.
   При необходимости скорректируйте геометрию трека. Подробнее см. "Редактор печатных плат" Редактирование трека.

Важно! Сброс скругления с последующим изменением геометрии смежных сегментов трека осуществляется через точку редактирования, см. Рис. 4.

Рис. 4 Применение фиксации области трека
