Групповое размещение в заданной области

Размещение компонентов в заданной области на плате осуществляется после выбора компонентов и вызова команды «Разместить в области на плате».
Для выбора точки размещения переместите курсор в рабочую область редактора и нажмите левую кнопку мыши.
При перемещении курсора будут отображаться зоны расположения компонентов, а также число компонентов из выбранной группы. Зоны расположения компонентов отображают габаритные размеры посадочных мест и дополнительные отступы, которые задаются в настройках инструмента размещения, см. Рис. 1.

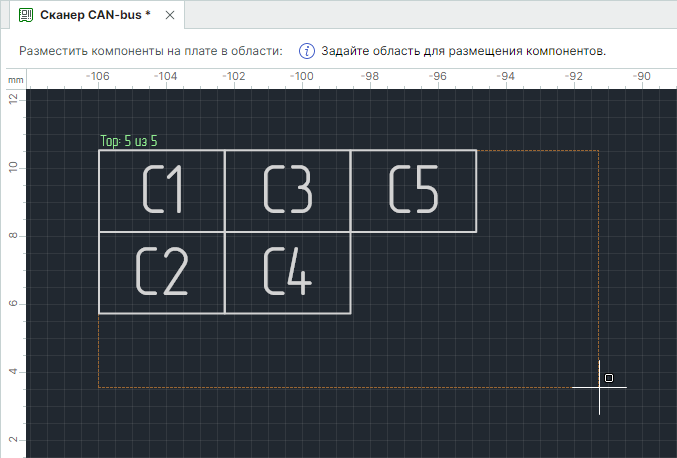

Рис. 1 Начало размещения области

Изменить отступы можно во время создания области размещения, используя горячие клавиши «+» и «-», или с помощью команд контекстного меню, Рис. 2. По умолчанию шаг изменения отступа равен 0,2 мм.

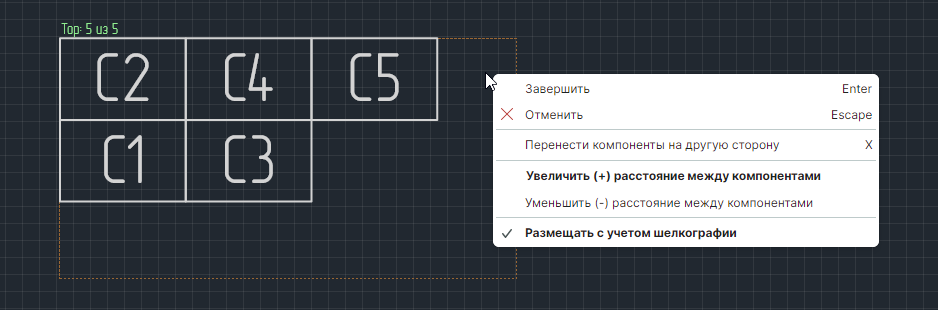

Рис. 2 Контекстное меню инструмента

Для размещения компонентов в выбранной области нажмите левую кнопку мыши, см. Рис. 3.

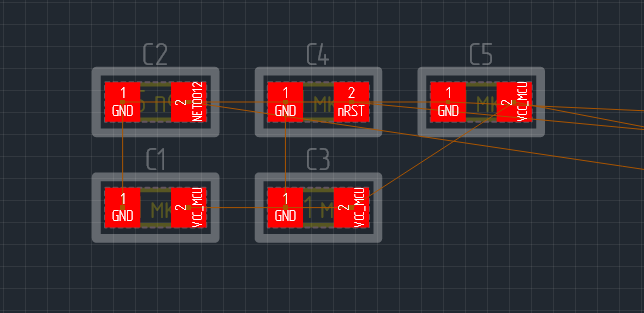

Рис. 3 Компоненты, размещенные в области

Выход из инструмента осуществляется автоматически после размещения всех выбранных компонентов на плате.

Примечание! Размещение компонентов в области является предварительным, поэтому компоненты могут быть размещены поверх уже размещенных компонентов и за границами платы. При этом такие компоненты будут считаться размещенными с ошибкой.

Для инструмента «Разместить в области на плате» доступны настройки, см. Рис. 4:

• «Сторона монтажа» – верхняя или нижняя сторона платы.
• «Учитывать шелкографию» – включение/выключение учета шелкографии при определении границы компонента.
• «Расстояние между компонентами» – определение дополнительного отступа вокруг габаритов компонента. Данное значение задается в единицах измерения, установленных в системе.
• «Сортировать» – выбор порядка, в котором будут размещаться компоненты при увеличении области: «По размеру» (от большого размера к малому) и «По алфавиту» (алфавитный порядок позиционных обозначений).

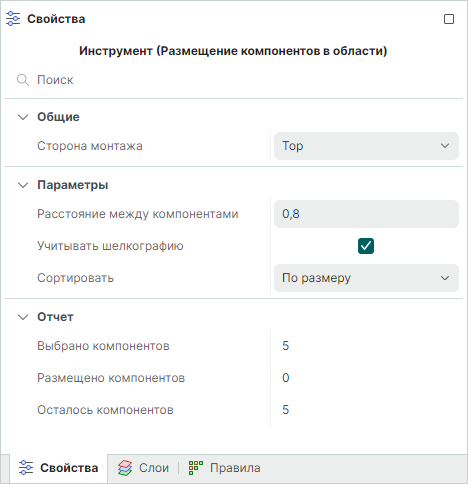

Рис. 4 Настройки размещения компонентов в области
