Импорт DXF

Графическая информация чертежа может быть импортирована из файлов формата .DXF. Для этого:
1. Воспользуйтесь механизмом «drag-and-drop» и перетащите файл DXF из локального месторасположения в рабочую область редактора чертежей или используйте раздел главного меню «Файл» → «Импорт» → «DXF», см. Рис. 1.

Рис. 1 Вызов импорта из главного меню
Рис. 1 Вызов импорта из главного меню
  1. Нажмите кнопку «Далее» в открывшемся стартовом окне мастера импорта DXF», см. Рис. 2.
Рис. 2 Стартовое окно мастера импорта .dxf
Рис. 2 Стартовое окно мастера импорта .dxf

Примечание! При использовании механизма «drag-and-drop» будет пропущено стартовое окно мастера импорта .dxf, путь к файлу в поле «Источник» будет определен автоматически.

  1. Выберите файл для импорта с помощью кнопки в поле «Источник», см. Рис. 3.
Рис. 3 Выбор файла для импорта .dxf
Рис. 3 Выбор файла для импорта .dxf
  1. Выберите и откройте нужный файл в формате .dxf через окно проводника, см. Рис. 4.

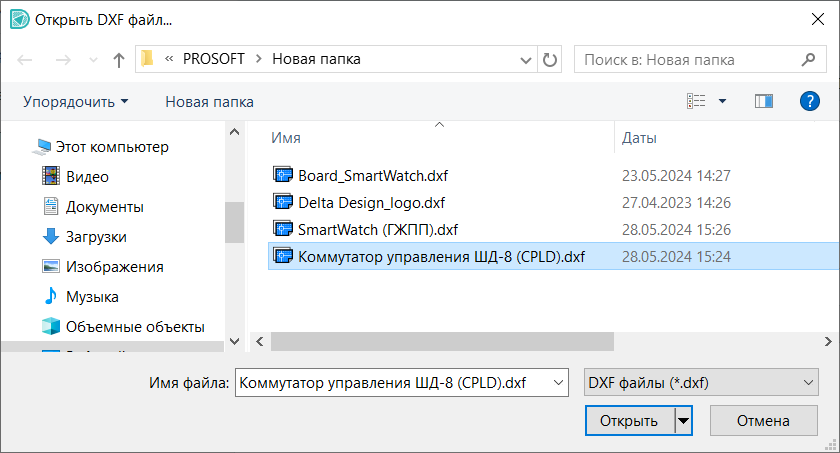

Рис. 4 Окно выбора файла для импорта .dxf
Рис. 4 Окно выбора файла для импорта .dxf

Примечание! Поддерживается импорт DXF в формате Autocad 2000 и выше.

  1. Выберите необходимые для импорта слои в разделе «Выбранные слои», см. Рис. 5.

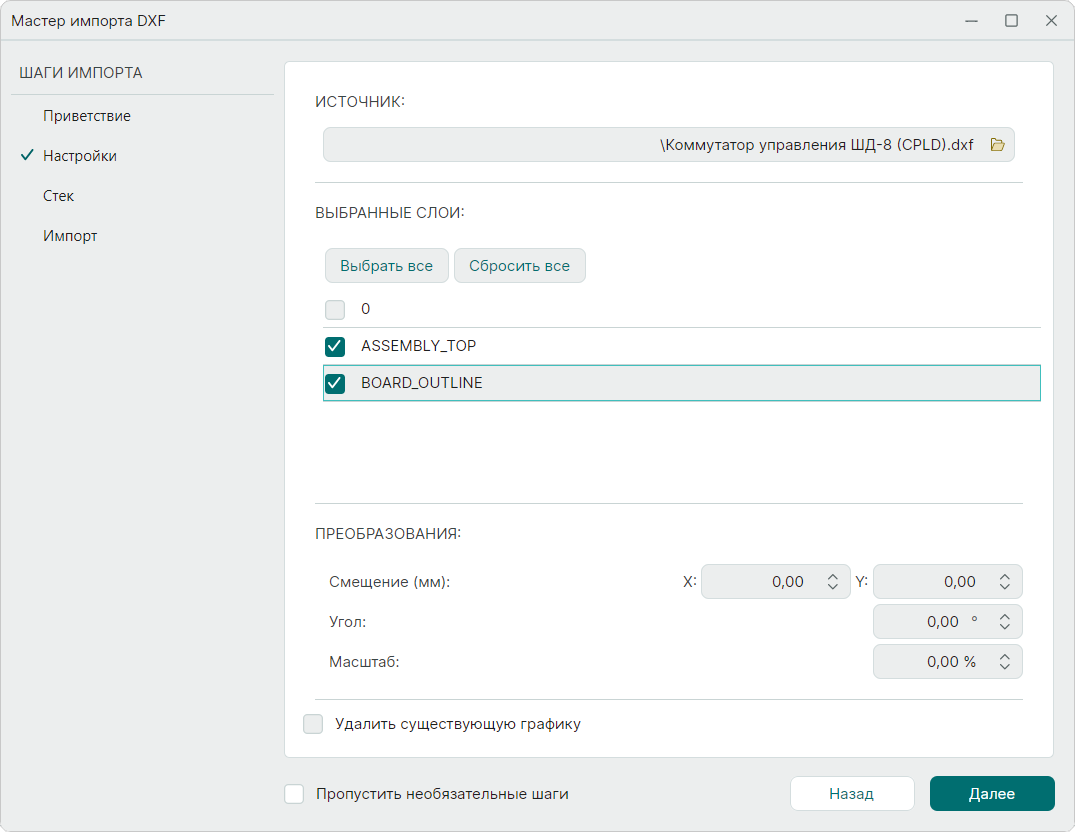

Рис. 5 Выбор слоев для импорта
Рис. 5 Выбор слоев для импорта
  1. При необходимости внесения изменений в импортируемые объекты установите соответствующие параметры в разделе «Преобразования» и нажмите «Далее», см. Рис. 6.
    Доступные настройки в разделе «Преобразования»:
  • Смещение (мм) - изменение расположения объектов на плате по оси Х и Y относительно начала координат на указанную величину;
  • Угол -  угол поворота графического объекта;
  • Масштаб - изменение масштаба импортируемого объекта.

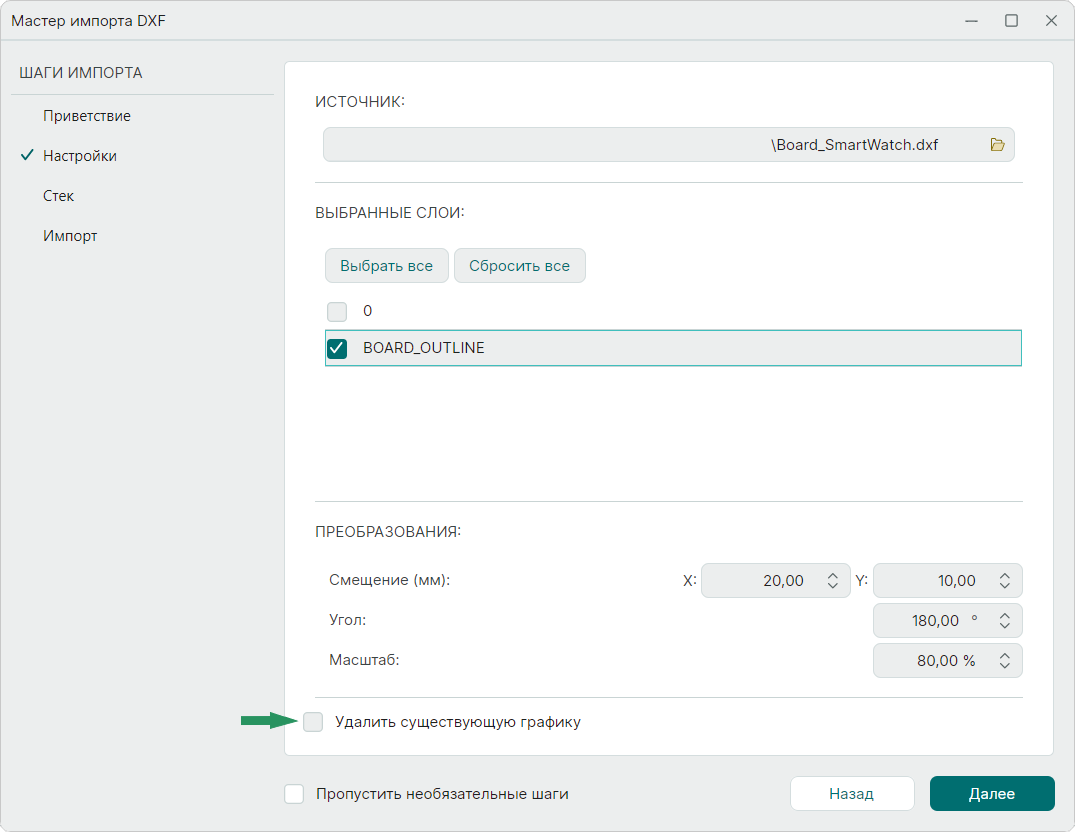

Рис. 6 Выбор слоев для импорта
Рис. 6 Выбор слоев для импорта

Примечание! Для удаления существующих графических объектов на чертеже установите флаг в поле «Удалить существующую графику».

  1. Для запуска процесса импорта нажмите кнопку «Импортировать», см. Рис. 7.
Рис. 7 Запуск импорта
Рис. 7 Запуск импорта

По завершении процесса импорта в окне мастера будет представлено сообщение с информацией о количестве импортированных объектов, а также возможные предупреждения и ошибки, см. Рис. 8.

Рис. 8 Заключительное окно мастера импорта
Рис. 8 Заключительное окно мастера импорта

Существует возможность создать и просмотреть журнал импорта в виде текстового файла. Для сохранения файла используйте кнопку , укажите место для сохранения и наименование файла в окне проводника.
Для завершения работы мастера импорта нажмите кнопку «Готово».
