Создание сборочного чертежа печатной платы

Для создания сборочного чертежа печатной платы:
1. В функциональной панели «Проекты» выберите пункт «Документы» нужного проекта.
2. Вызовите контекстное меню и выберите пункт «Создать сборочный чертеж печатной платы (СБПП)», см. Рис. 1.

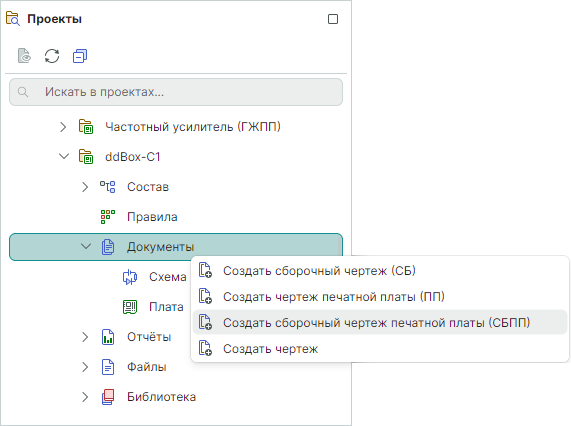

Рис. 1 Переход к созданию сборочного чертежа печатной платы

3. Во вкладке «Общее» окна «Создать новый сборочный чертеж печатной платы (СБПП)» введите значения, которые впоследствии будут отображены в таблице штампа рамки в соответствующих полях, см. Рис. 2.

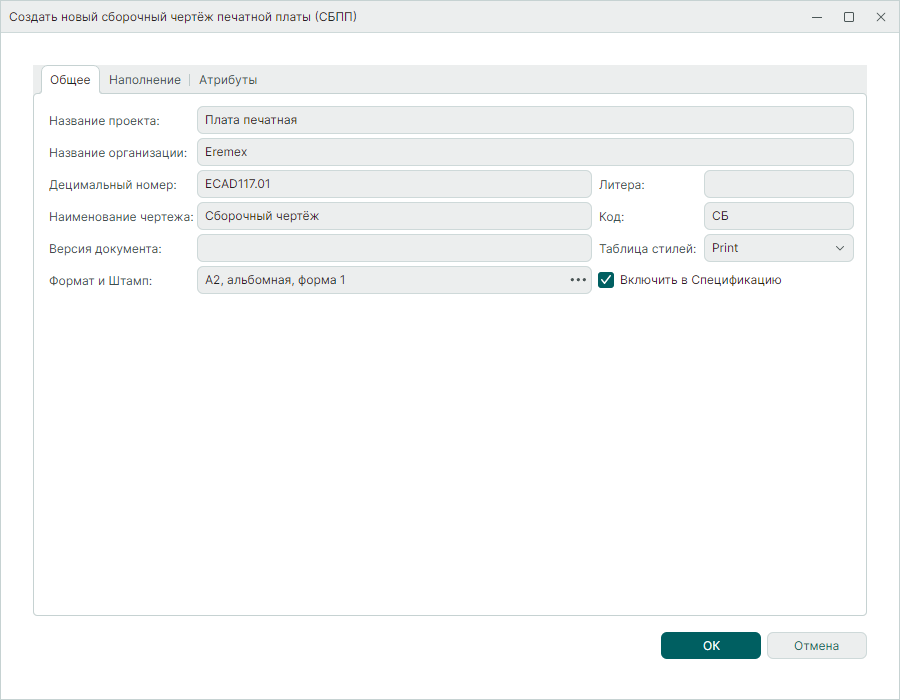

Рис. 2 Окно «Создать новый сборочный чертеж печатной платы (СБПП)». Вкладка «Общее»

Подробное описание полей вкладки «Общее» представлено в разделе Создание чертежа.
4. Определите настройки размещаемых видов и объектов во вкладке «Наполнение», см. Рис. 3.

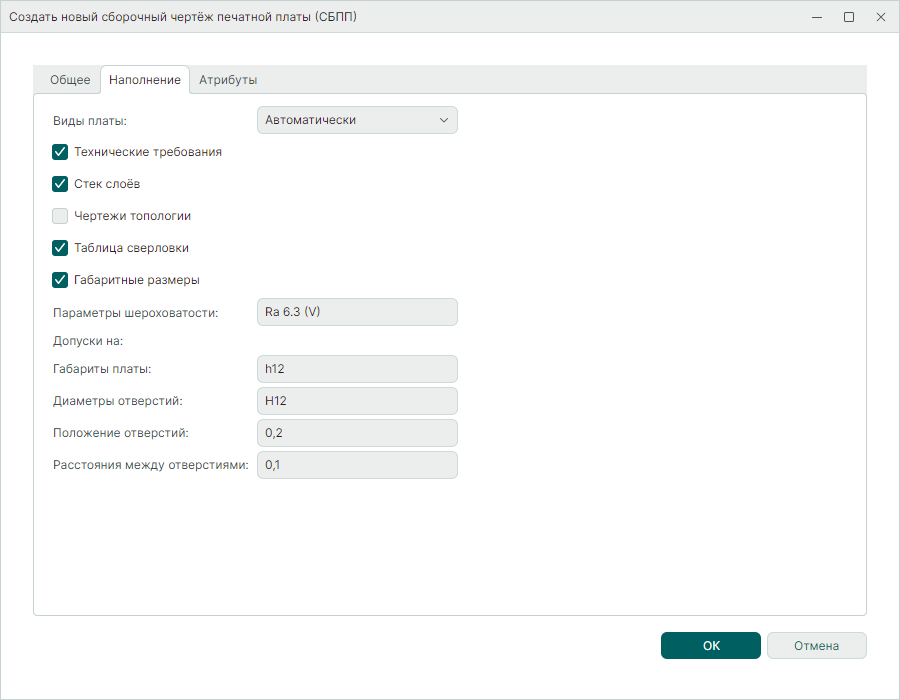

Рис. 3 Вкладка «Наполнение»

Для размещения на сборочном чертеже печатной платы доступны:

• «Виды платы» – в выпадающем меню доступно отключение размещения («Не размещать») и выбор расположения видов (основного и бокового видов, вида сзади) на чертеже: «Автоматически», «По горизонтали», «По вертикали», «По горизонтали (на два листа)», «По вертикали (на два листа)».

• «Технические требования» – при установленном флаге на чертеже будет размещен шаблон технических требований в соответствии с выбранным типом документа.

• «Стек слоев» – установленный флаг активирует размещение стека платы на чертеже.

• «Чертежи топологии» – при установленном флаге будут размещены чертежи для каждого слоя платы с проводящим рисунком на отдельных листах с указанием отображенного слоя.

• «Таблица сверловки» – установленный флаг активирует размещение таблицы сверловки на чертеже.

• «Габаритные размеры» – установленный флаг активирует размещение габаритных размеров на чертеже.

• «Параметры шероховатости» – поле для ввода обозначения шероховатости.

• Допуски на габаритные размеры, диаметры отверстий, размеры положения отверстий и расстояния между отверстиями.

5. Во вкладке «Атрибуты» заполните поля, необходимые для отображения в соответствующих графах основной надписи чертежа. Состав доступных полей атрибутов определяется штампом листа по ГОСТ. Добавление дополнительных атрибутов для штампа или удаление осуществляется при помощи кнопок «Добавить» и «Удалить», см. Рис. 4.


Рис. 4 Вкладка «Атрибуты»

6. Нажмите кнопку «ОК».
   В рабочей области откроется редактор чертежа, а в дереве проектов появится новый документ, см. Рис. 5.


Рис. 5 Созданный сборочный чертеж печатной платы
