Импорт схемотехнических библиотек и библиотек посадочных мест

  1. Для импорта схемотехнической библиотеки и библиотеки посадочных мест в окне «Импорт библиотеки Altium» выберите формат – .SchLib & .PcbLib, см. Рис. 1.

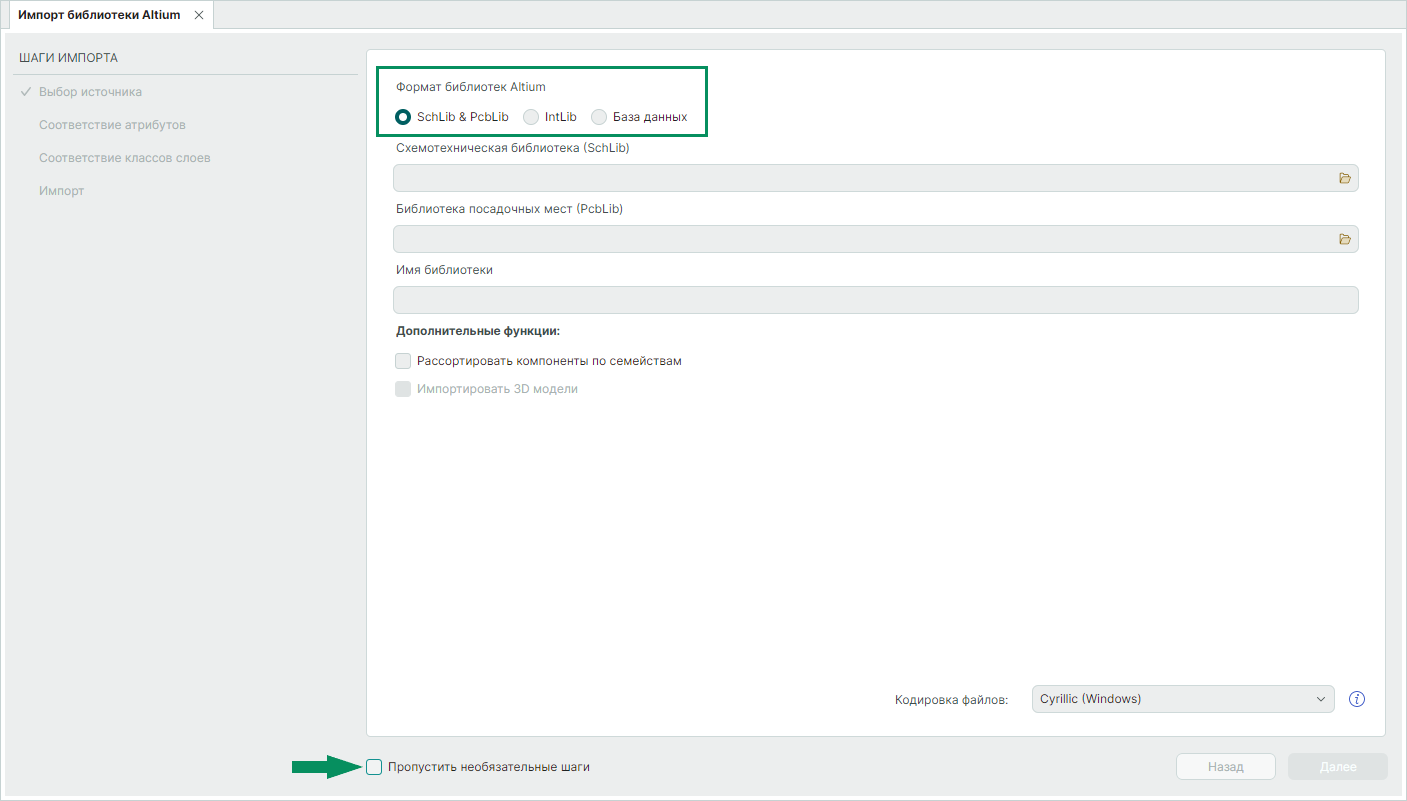

Рис. 1 Выбор формата импортируемой библиотеки
Рис. 1 Выбор формата импортируемой библиотеки

Совет! Если импорт библиотеки выполняется впервые, рекомендуется снять флаг «Пропустить необязательные шаги» в левом нижнем углу окна.

  1. Выберите файлы схемотехнической библиотеки и библиотеки посадочных мест, введите имя библиотеки. Для выбора файлов нажмите , после выбора импортируемых файлов в окне проводника нажмите «Открыть», см. Рис. 2.

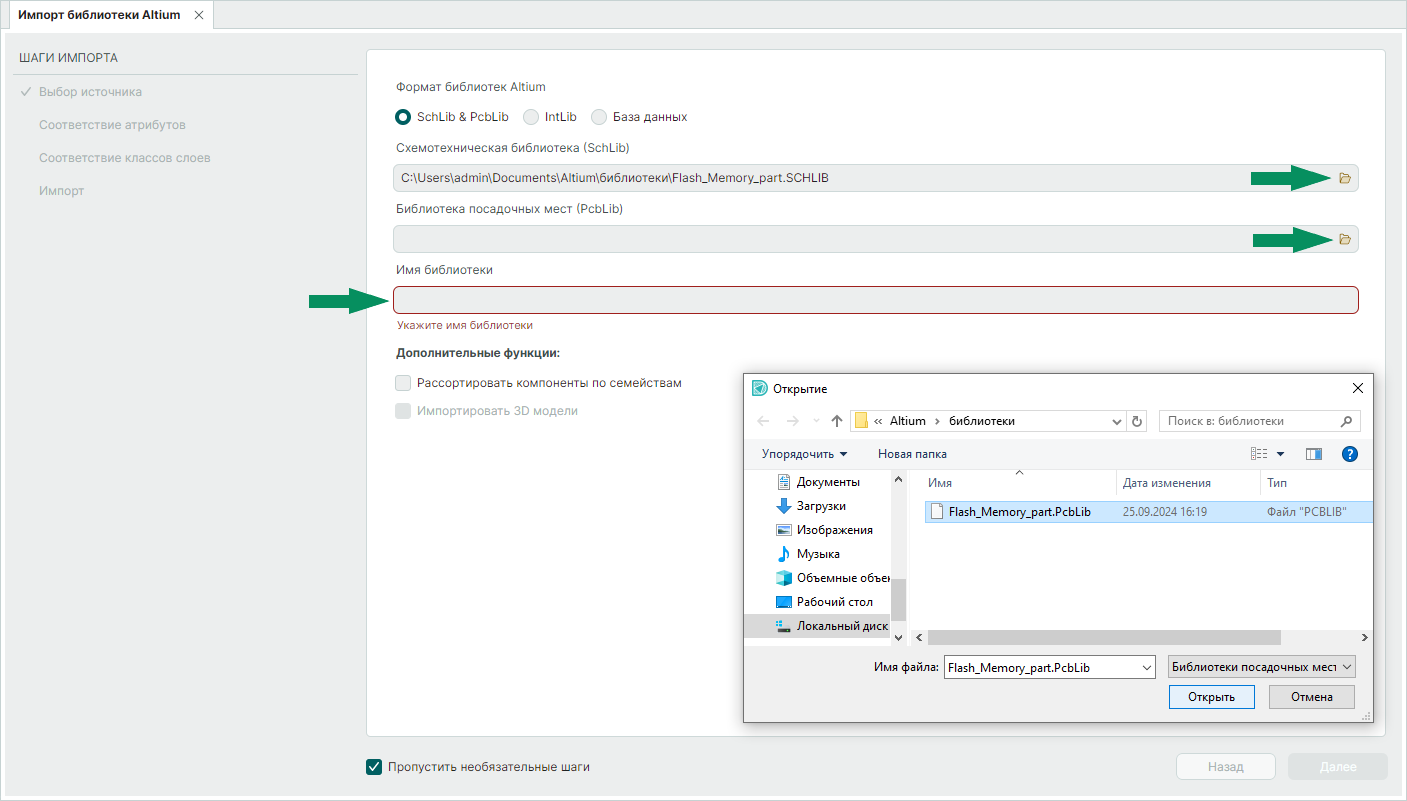

Рис. 2 Выбор файлов импортируемых библиотек
Рис. 2 Выбор файлов импортируемых библиотек
  1. При необходимости настройте дополнительные функции (Рис. 3):
  • «Рассортировать компоненты по семействам» – при включении настройки в библиотеке после импорта будет создана структура, в которой названия папок будут совпадать с наименованиями семейств в исходной библиотеке, а компоненты – рассортированы по соответствующим папкам;
  • «Импортировать 3D модели» – при включении функции будет произведен импорт 3D моделей компонентов;

Примечание! Функция «Импортировать 3D модели» доступна при приобретении отдельной лицензии, поддерживаемые форматы: STEP и Parasolid.

  • «Кодировка файлов» – выбор кодировки файлов может быть осуществлен в случае, если результат импорта (тексты, наименования) содержит нечитаемые символы;

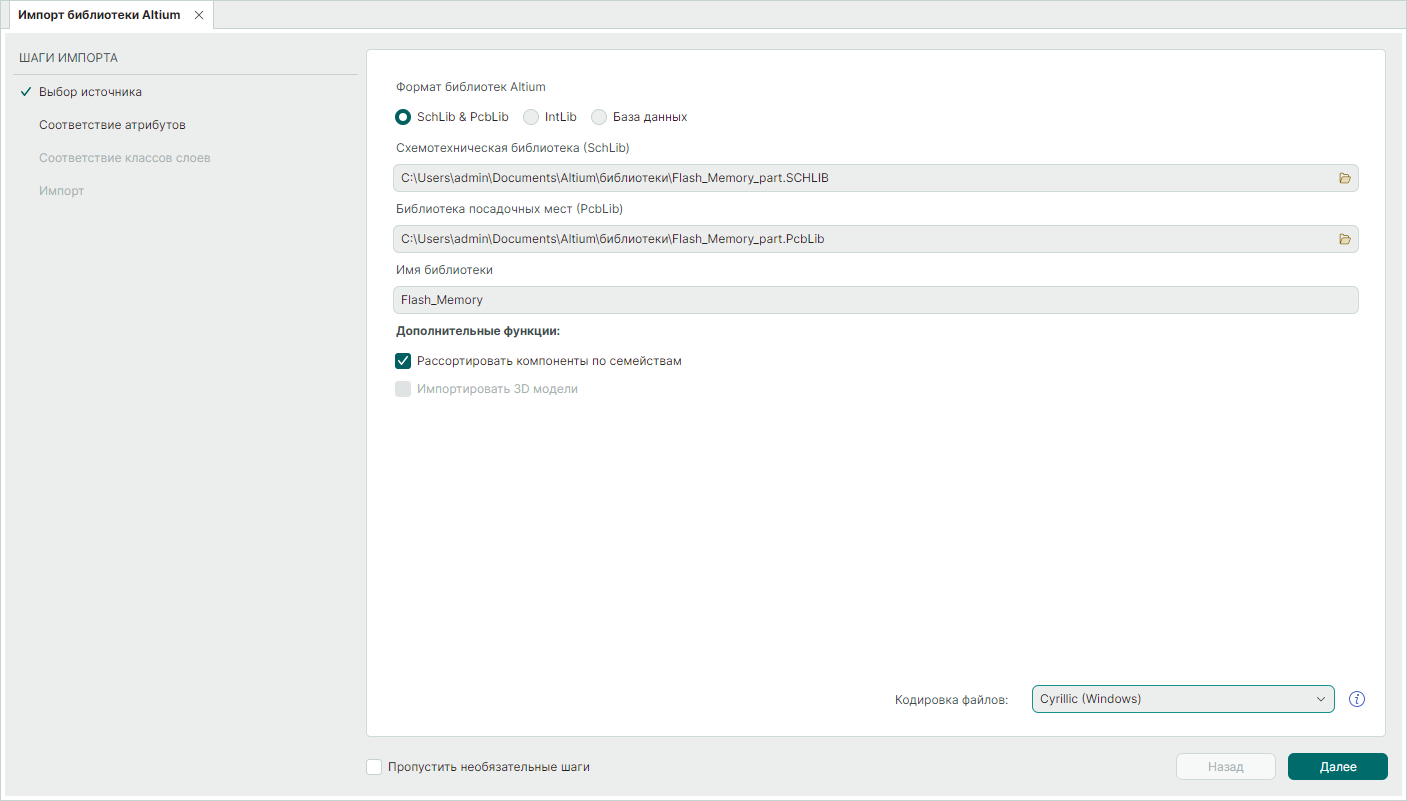

Рис. 3 Дополнительные функции
Рис. 3 Дополнительные функции

Для перехода к следующему этапу «Соответствие атрибутов» нажмите «Далее».
4. На этапе «Соответствие атрибутов» задайте в таблице соответствие атрибутов и семейств, см. Рис. 4.
В левом столбце «XML» отображаются коды семейства или атрибуты компонента, которые содержатся в импортируемом файле библиотеки. В правом столбце «Delta Design» отображаются системные атрибуты соответствующего семейства компонента в текущей версии Delta Design.

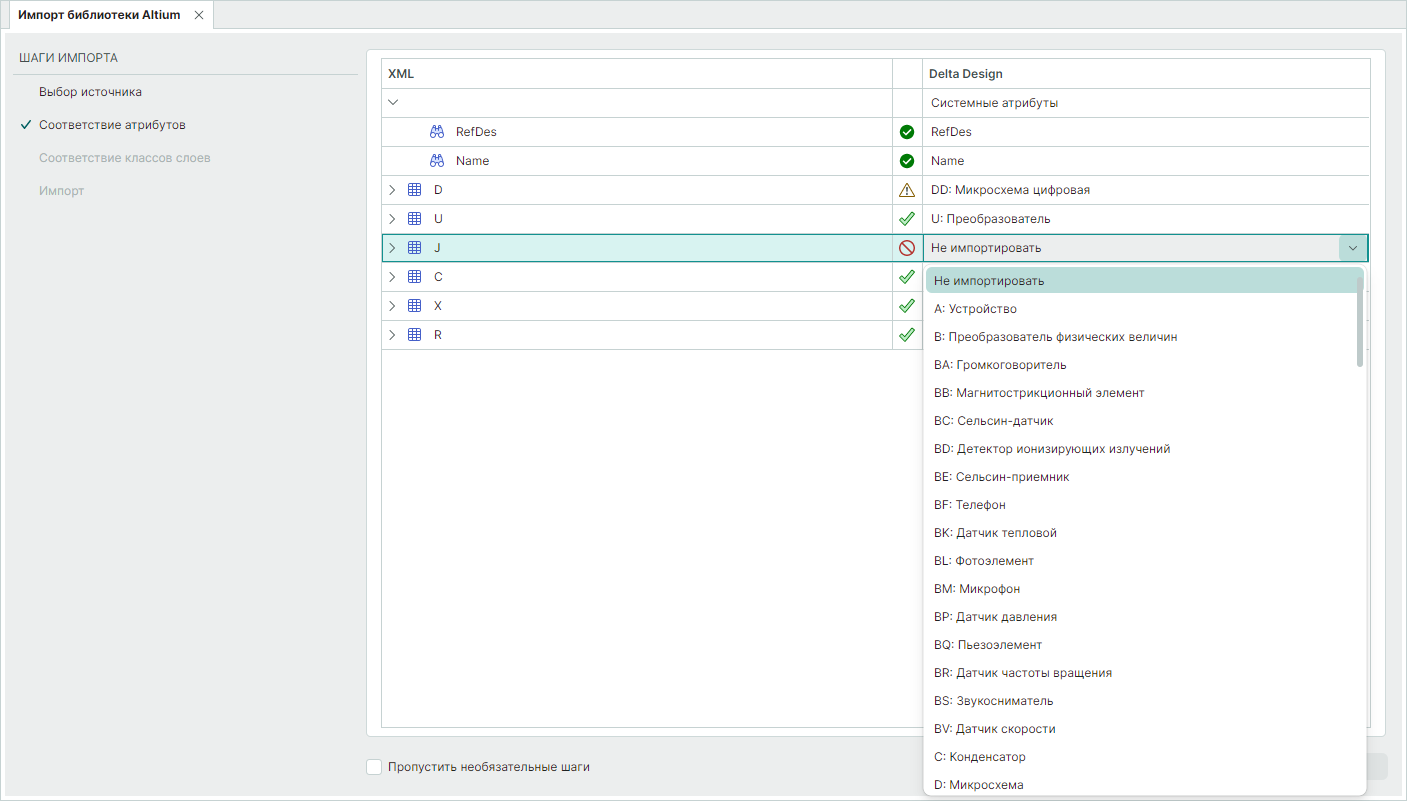

Рис. 4 Выбор семейств и сопоставление атрибутов
Рис. 4 Выбор семейств и сопоставление атрибутов

В таблице используются следующие обозначения:

  • – задано соответствие атрибутов;
  • – задано семейство, компонент будет импортирован;
  • – в рамках одного компонента есть атрибуты, которым задано идентичное значение соответствия или поле значения пустое.
  • – атрибут/компонент не будет импортирован, т.к. не задано соответствие.
  1. Для перехода к следующему этапу «Соответствие классов слоев» нажмите «Далее». При необходимости осуществите сопоставление импортируемого класса слоя с существующим в системе.
  2. Для запуска процесса импорта нажмите «Импортировать», см. Рис. 5.

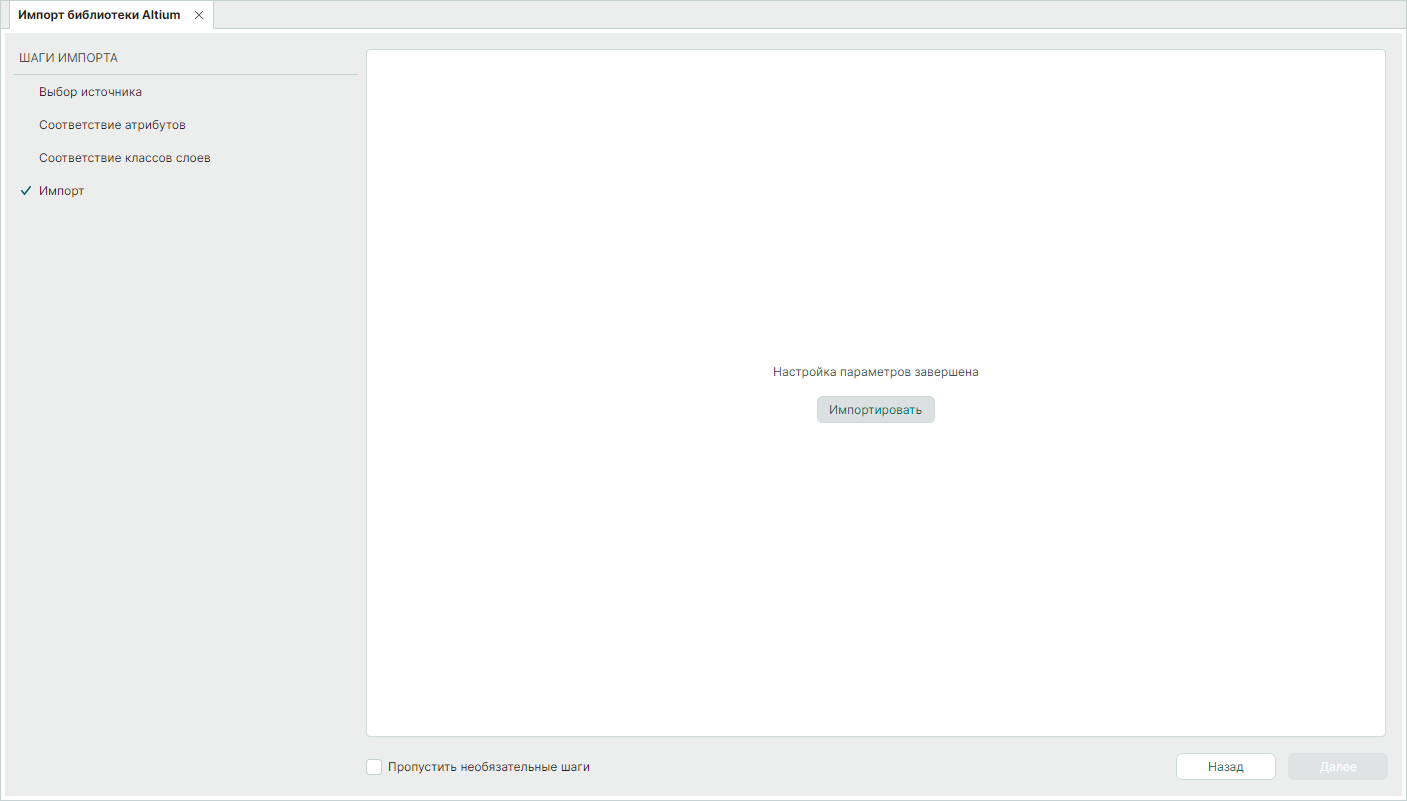

Рис. 5 Запуск импорта
Рис. 5 Запуск импорта
  1. По завершении импорта библиотеки в окне отображаются сообщения, см. Рис. 6.

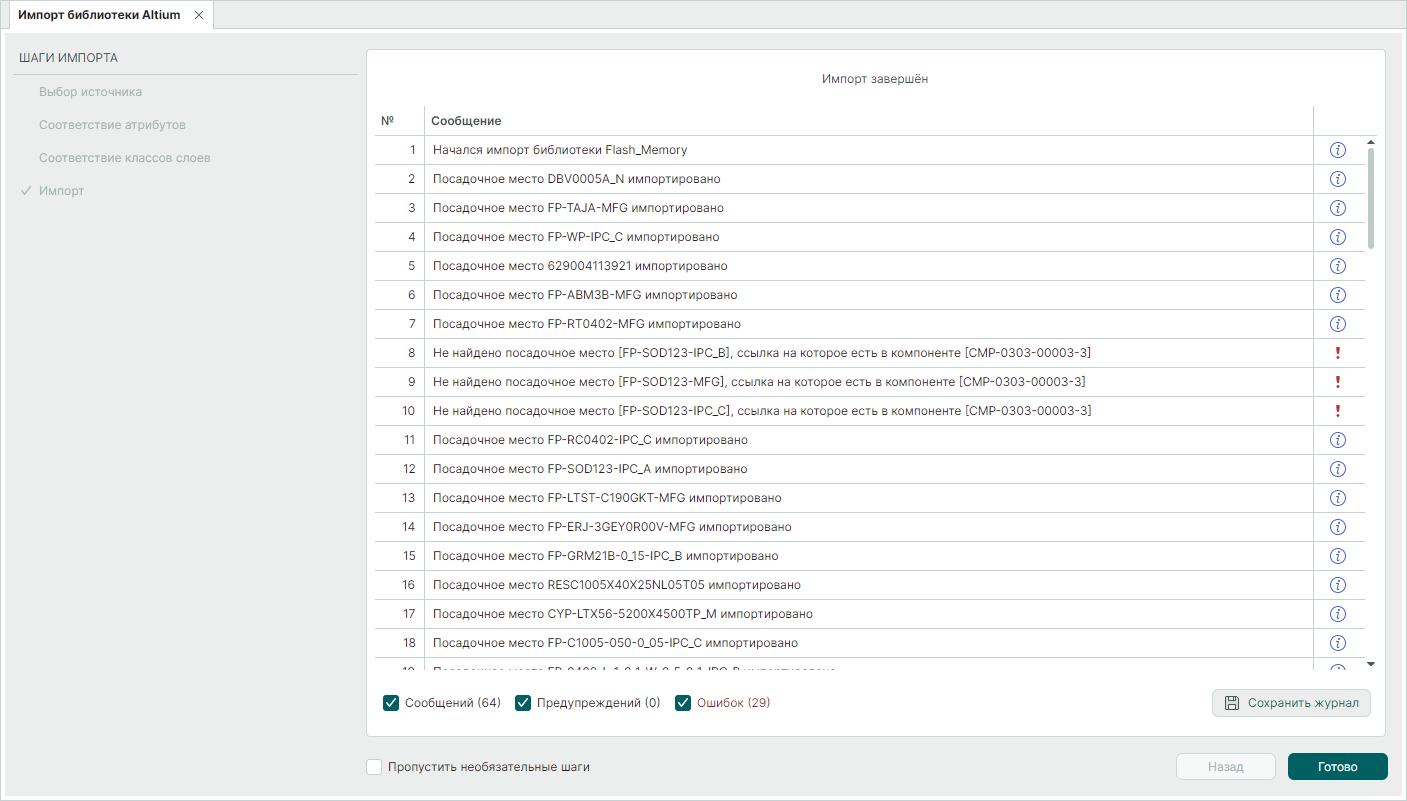

Рис. 6 Завершение импорта
Рис. 6 Завершение импорта

Список может быть отфильтрован. Фильтрация производится с помощью установки/снятия флагов в соответствующие чек-боксы:

  • «Сообщений (...)» – отображение записей об успешно импортированных объектах библиотеки;
  • «Предупреждений (...)» – отображение предупреждений о возможных ошибках в импортируемых объектах библиотеки и возможности использования в проектах;
  • «Ошибок (...)» – отображение имеющихся ошибок в импортируемых объектах библиотеки. Кнопка «Сохранить журнал» осуществляет вызов окна проводника для выбора пути и имени текстового файла, в котором будет сохранен протокол импорта в текстовом формате.

Кнопка «Сохранить журнал» осуществляет вызов окна проводника для выбора пути и имени текстового файла, в котором будет сохранен протокол импорта в текстовом формате.
8. Нажмите «Готово».
Импортированная библиотека отобразится в панели «Библиотеки», см. Рис. 7.

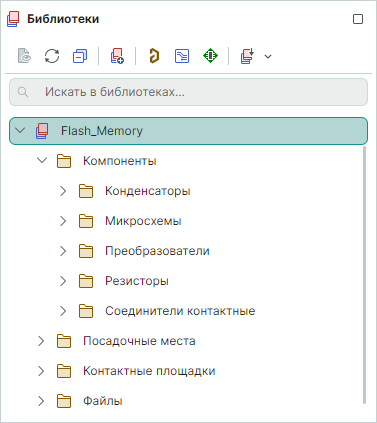

Рис. 7 Отображение импортированной библиотеки
Рис. 7 Отображение импортированной библиотеки

Примечание! Альтернативные представления УГО компонентов из библиотеки Altium Designer доступны после импорта в систему Delta Design.Подробнее об альтернативных представлениях Альтернативное представление УГО.
