Редактор семейств компонентов и отображение данных

Настройка параметров семейств и их атрибутов осуществляется с помощью отдельного редактора.
При работе в сетевой версии системы редактор семейств доступен на сайте службы управления ресурсами Delta Design Configurator через веб-интерфейс. Подробное описание работы в редакторе семейств сетевой версии представлено в руководстве пользователя Администрирование системы.
Локальная версия системы предоставляет доступ к редактору семейств в рабочей области в виде отдельной вкладки. Вызов редактора осуществляется двойным нажатием левой кнопки мыши на узле «Семейства компонентов» в дереве стандартов или с помощью команды контекстного меню «Открыть», см. Рис. 1.

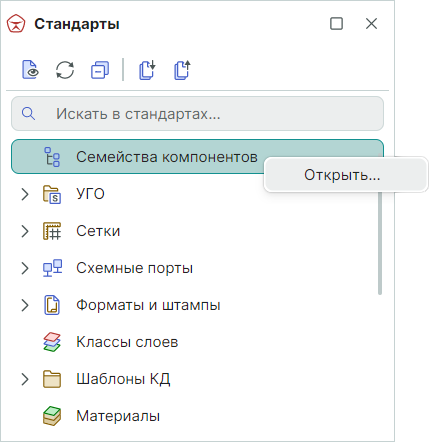

Рис. 1 Вызов редактора семейств компонентов

Общий вид редактора представлен на Рис. 2.

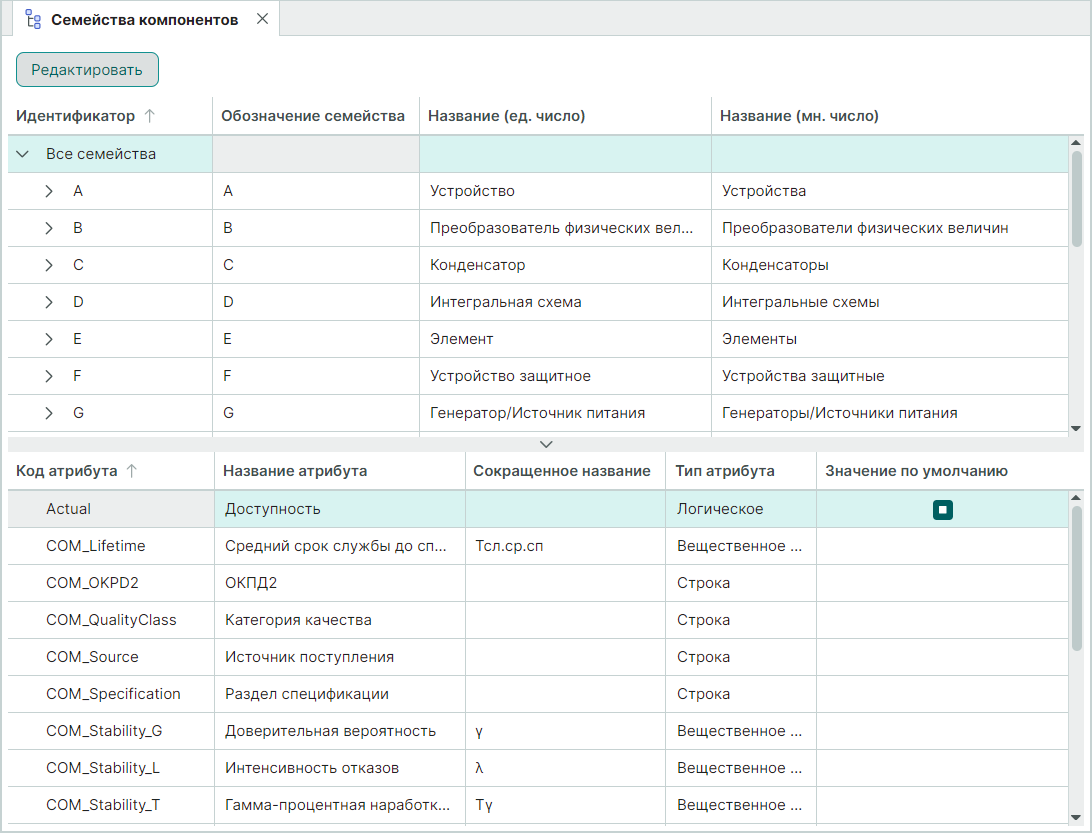

Рис. 2 Общий вид окна редактора семейств

Семейства отображаются в верхней части редактора в виде таблицы. В нижней части редактора отображается список атрибутов, который задан для выбранного семейства.
В таблице семейств присутствуют следующие столбцы, отображающие параметры семейства:

• Идентификатор – системный код (системное обозначение), одна или несколько букв латинского алфавита;
• Обозначение семейства – буквенный код семейства, который используется в позиционных обозначениях (одна или несколько букв латинского алфавита);
• Название (ед. число) – название семейства или одного представителя семейства (компонента);
• Название (мн. число) – название группы представителей семейства (несколько компонентов).

Отображение семейств осуществляется с использованием группировки – все семейства входят в состав узла «Все семейства». Если какое-либо семейство содержит подсемейства, то оно отмечается в таблице символом . Для того чтобы раскрыть дерево подсемейств, необходимо нажать на данный  символ либо два раза кликнуть по самому семейству, см. Рис. 3.

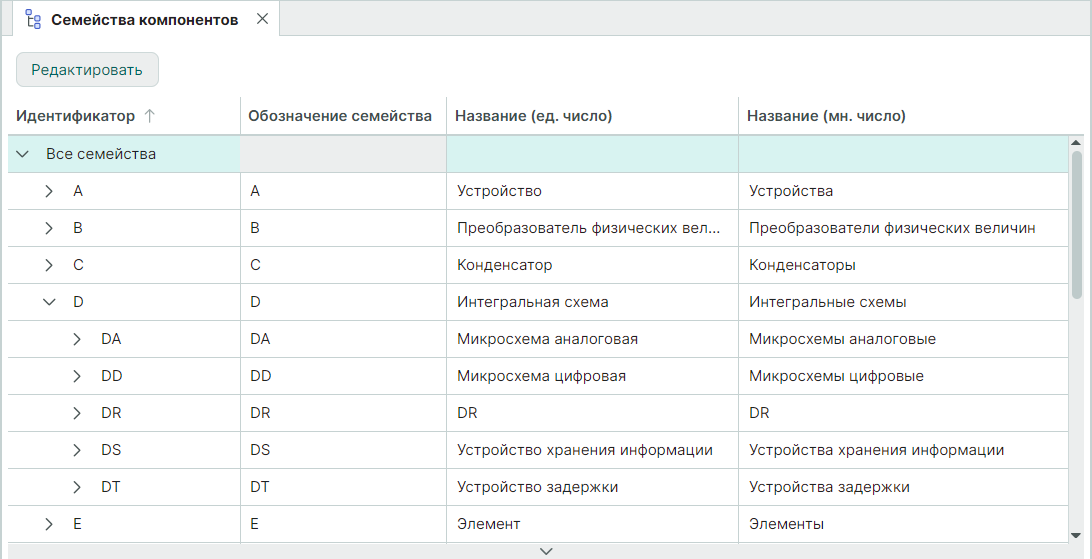

Рис. 3 Отображение подсемейства

Когда в таблице выбрано семейство или подсемейство, в нижней части окна редактора семейств в виде таблицы отображаются атрибуты, входящие в выбранное семейство/подсемейство.
Таблица атрибутов состоит из пяти колонок, отображающих параметры атрибутов (Рис. 4):

• Код атрибута - идентификатор, под которым он регистрируется в системе. Код атрибута должен состоять из букв латинского алфавита.
• Название атрибута – имя атрибута, которое будет отображаться в интерфейсе.
• Сокращенное название – в данном столбце отображаются сокращенные наименования атрибутов и также доступен их ввод.
• Тип атрибута – возможный тип значения атрибута (единица измерения, текст, процент и т.д.).
• Значение по умолчанию – в данном столбце задаются значения атрибута для семейства и подсемейства, которые будут автоматически добавлены в характеристику компонента при его создании.

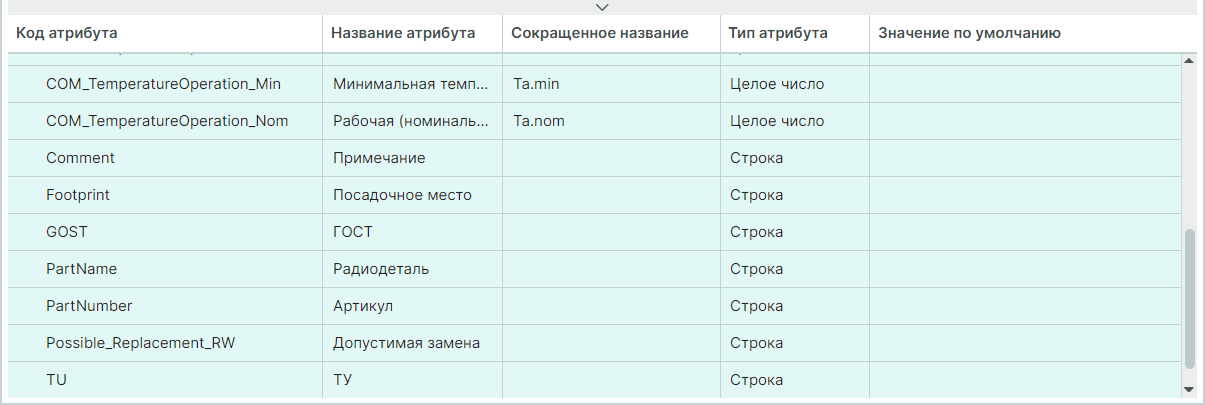

Рис. 4 Отображение атрибутов подсемейства

Система поддерживает несколько типов атрибутов. Для размерных атрибутов заданы единицы измерения. Общий список типов атрибутов состоит из следующих позиций:

• Напряжение – размерная величина, единица измерения – В;
• Мощность – размерная величина, единица измерения – Вт;
• Сила тока – размерная величина, единица измерения – А;
• Сопротивление – размерная величина, единица измерения – Ом;
• Емкость – размерная величина, единица измерения – пФ;
• Индуктивность – размерная величина, единица измерения – Гн;
• Частота – размерная величина, единица измерения – Гц;
• Строка (символов) – любой набор символов;
• Целое число (тип числовой переменной);
• Вещественное число (тип числовой переменной);
• Логическое (Логическая переменная вида «Да» / «Нет». При использовании обозначается в интерфейсе флагом);
• Дата и время;
• Длинное целое (тип числовой переменной);
• Десятичное (тип числовой переменной);
• Длительность – размерная величина, единица измерения секунда;
• Допуск (диапазон);
• Процент;
• Ярлык файла (для привязки внешних файлов, например 3d моделей);
• Ссылка HTML – ссылка для указания какого-либо документа;
• Имя 3D-модели;
• Бит – размерная величина, единица измерения бит;
• Байт – размерная величина, единица измерения байт;
• Машинное слово – число со степенью, где единица измерения - слово.

В системе имеется набор базовых атрибутов, заданных по умолчанию, которые входят в состав всех семейств. Если этот набор будет изменен, изменится состав атрибутов всех семейств. К базовым атрибутам относятся:

• Доступность (Actual);
• Средний срок службы до списания (полный) (COM_Lifetime);
• ОКПД2 (COM_OKPD2);
• Категория качества (COM_QualityClass);
• Источник поступления (COM_Source);
• Раздел спецификации (COM_Specification);
• Доверительная вероятность (COM_Stability_G);
• Интенсивность отказов (COM_Stability_L);
• Гамма-процентная наработка до отказа (COM_Stability_T);
• Поверхностный монтаж (COM_Surface_Mount_Compatible);
• Максимальная температура эксплуатации (COM_TemperatureOperation_Max);
• Минимальная температура эксплуатации (COM_TemperatureOperation_Min);
• Рабочая (номинальная) температура (COM_TemperatureOperation_Nom);
• Примечание (Comment);
• Посадочное место (Footprint);
• ГОСТ (GOST);
• Радиодеталь (PartName);
• Артикул (PartNumber);
• Допустимая замена (Possible_Replacement_RW);
• ТУ (TU);
• Масса (Weight).

Атрибуты наследуются семействами от всех семейств и вниз по уровню иерархии от семейства к подсемействам. Унаследованные атрибуты в таблице выделены зеленым фоном, атрибуты, относящиеся к конкретному семейству (подсемейству) — белым, см. Рис. 5.

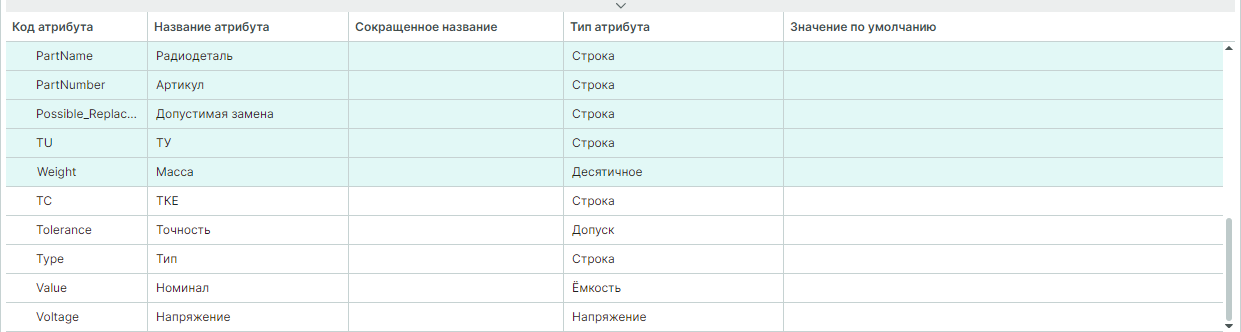

Рис. 5 Отображение атрибутов подсемейства

Примечание! Значение атрибутов «Номинал» для семейств «Резисторы (R)», «Конденсаторы (C)» и «Индуктивности (L)» используется в расчетах SPICE-симулятора SimOne и имеет приоритет по отношению к параметру SPICE-модели «VALUE», подробнее см. Система аналогового моделирования SimOne.

Пример! Атрибут «Номинал (Value)», заданный для семейства «Резисторы (R)», входит во все подсемейства (данного семейства): «Терморезисторы (RK)», «Потенциометры (RP)», «Шунты измерительные (RS)», «Варисторы (RU)».
