Общие сведения о мастере создания посадочного места

Для создания типовых посадочных мест для типовых корпусов может использоваться мастер создания посадочного места.
Мастер позволяет создавать электрические посадочные места для следующих типов корпусов:


- BGA;
- BQFP;
- CFP;
- CHIP;
- CQFP;
- DIP;
- DPAK;
- LCC;
- MELF;
- MOLDED;
- PGA;
- PLCC;
- QFN;
- QFN2ROW;
- QFP;
- SOIC;
- SOJ;
- SOP;
- SOT143;
- SOT223;
- SOT23;
- SOT89;
- WIREWOUND.

Примечание! Вместе с посадочным местом автоматически создается его габаритная 3D-модель.

Создание посадочных мест происходит в автоматизированном режиме.
Настройка работы мастера создания посадочного места осуществляется в панели управления.
Для настройки работы мастера перейдите из главного меню программы «Файл» → «Настройки» → «Панель управления» → «Мастер создания ПМ», см. Рис. 1.

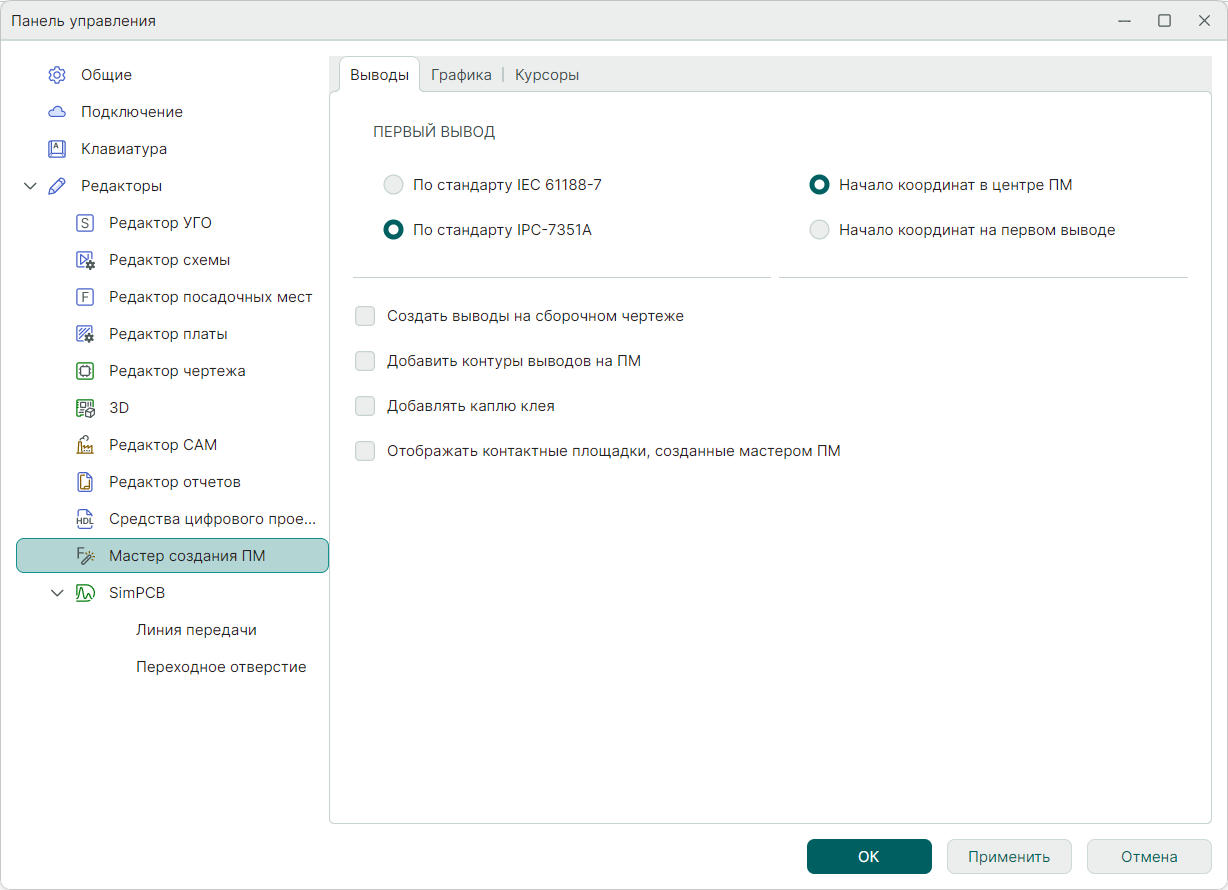

Рис. 1 Настройка работы мастера создания ПМ
Рис. 1 Настройка работы мастера создания ПМ

Область «Первый вывод»:

  • «По стандарту IPC-7351A» – при создании посадочного места первый вывод располагается в левом верхнем углу посадочного места;
  • «По стандарту IEC 61188-7» – при создании посадочного места первый вывод располагается в левом нижнем углу посадочного места.

Область определения расположения начала координат посадочного места:

  • «Начало координат в центре ПМ» – начало координат посадочного места соответствует геометрическому центру посадочного места.
  • «Начало координат на первом выводе» – начало координат посадочного места соответствует центру первой контактной площадки посадочного места;

Область чек-боксов для включения флагом:

  • «Создать выводы на сборочном чертеже» – включить размещение контуров выводов в виде заполненной фигуры на слоях группы «ASSEMBLY».
  • «Добавить контуры выводов на ПМ» – включение размещения контуров выводов на посадочных местах, создаваемых мастером;
  • «Добавлять каплю клея» – включение размещения капель клея в посадочных местах, создаваемых мастером;
  • «Отображать контактные площадки, созданные мастером ПМ» – включение возможности редактировать контактные площадки, создаваемые мастером, и использовать их для создания других посадочных мест.

Подробное описание настроек во вкладках «Графика» и «Курсоры» представлено в документе «Интерфейс и общие механизмы системы» раздел «Настройки системы».
