Общие сведения

Графический редактор предназначен для создания и редактирования графических объектов.
Инструменты редактора позволяют создавать и редактировать объекты, которые можно условно разделить на следующие классы:

• линии;
• фигуры;
• текстовые поля;
• таблицы.

Работа с графическими объектами выполняется в рабочей области редактора, которая привязана к системе координат.
При работе с документом в рабочей области, для которого применимы инструменты графического редактора, можно выделить основные инструменты, см. Рис. 1:

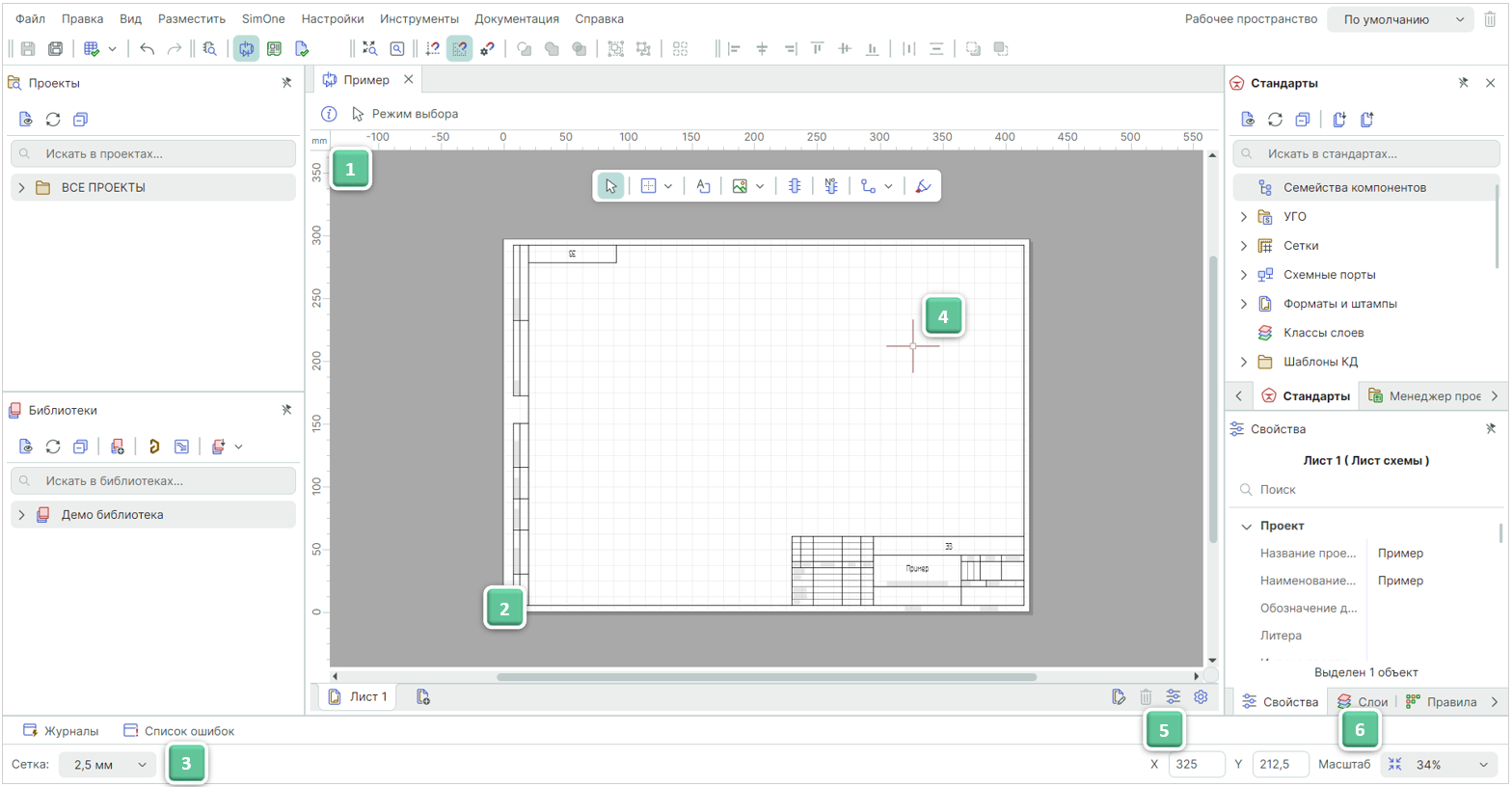

Рис. 1 Основные инструменты графического редактора

• Координатные оси – горизонтальная (ось Х) и вертикальная (ось Y). Градуировка осей зависит от установленного масштаба и выбранного шага сетки;
• Начало системы координат – по умолчанию начало системы координат зафиксировано в левом нижнем углу листа схемы;
• Сетка. Шаг сетки, как и единицы измерения сетки, настраивается в Настройках системы и выбирается с помощью выпадающего списка, расположенного на строке состояния. По умолчанию для переключения между заданными в системе значениями шага сетки задана горячая клавиша «G»;
• Позиция курсора. Курсор постоянно присутствует в главном окне. Вид курсора можно изменить, выбрав из предложенных вариантов в настройках системы;
• Текущие координаты курсора по осям Х и Y. В строке состояния постоянно отображаются текущие координаты курсора относительно осей Х и Y;
• Масштаб (%) – в строке состояния отображается масштаб активного документа, открытого в рабочей области.
