Общие сведения о DRC-проверке данных

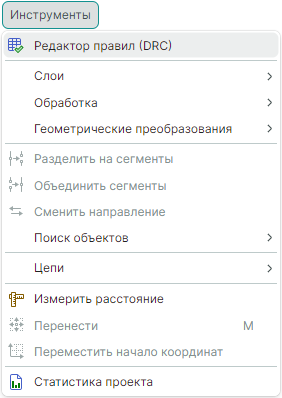

Запуск проверки проекта производства по заданным правилам осуществляется в окне «Редактор правил». Переход в окно редактора правил происходит из главного меню программы «Инструменты» → «Редактор правил», см. Рис. 1.

Рис. 1 Переход в редактор правил
Рис. 1 Переход в редактор правил

Также вызов данного редактора доступен на панели инструментов «Общие», см. Рис. 2.

Рис. 2 Кнопка «Редактор правил (DRC)»
Рис. 2 Кнопка «Редактор правил (DRC)»

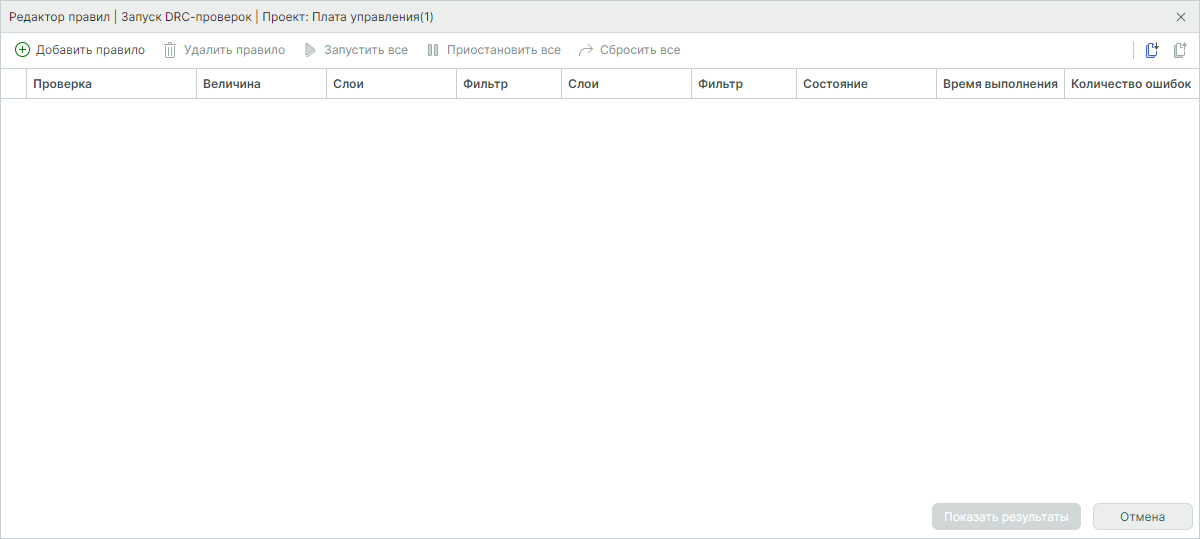

После вызова редактора отобразится окно «Редактор правил | Запуск DRC-проверок», см. Рис. 3.

Рис. 3 Окно «Редактор правил | Запуск DRC-проверок»
Рис. 3 Окно «Редактор правил | Запуск DRC-проверок»

Проверки в данном редакторе выполняются согласно заданным правилам.
Доступные правила:

Для осуществления проверки проекта подготовки производства:
1. Используйте кнопку «Добавить правило» и в выпадающем списке выберите одно из доступных правил, см. Рис. 4.

Рис. 4 Выбор правила из списка доступных
Рис. 4 Выбор правила из списка доступных

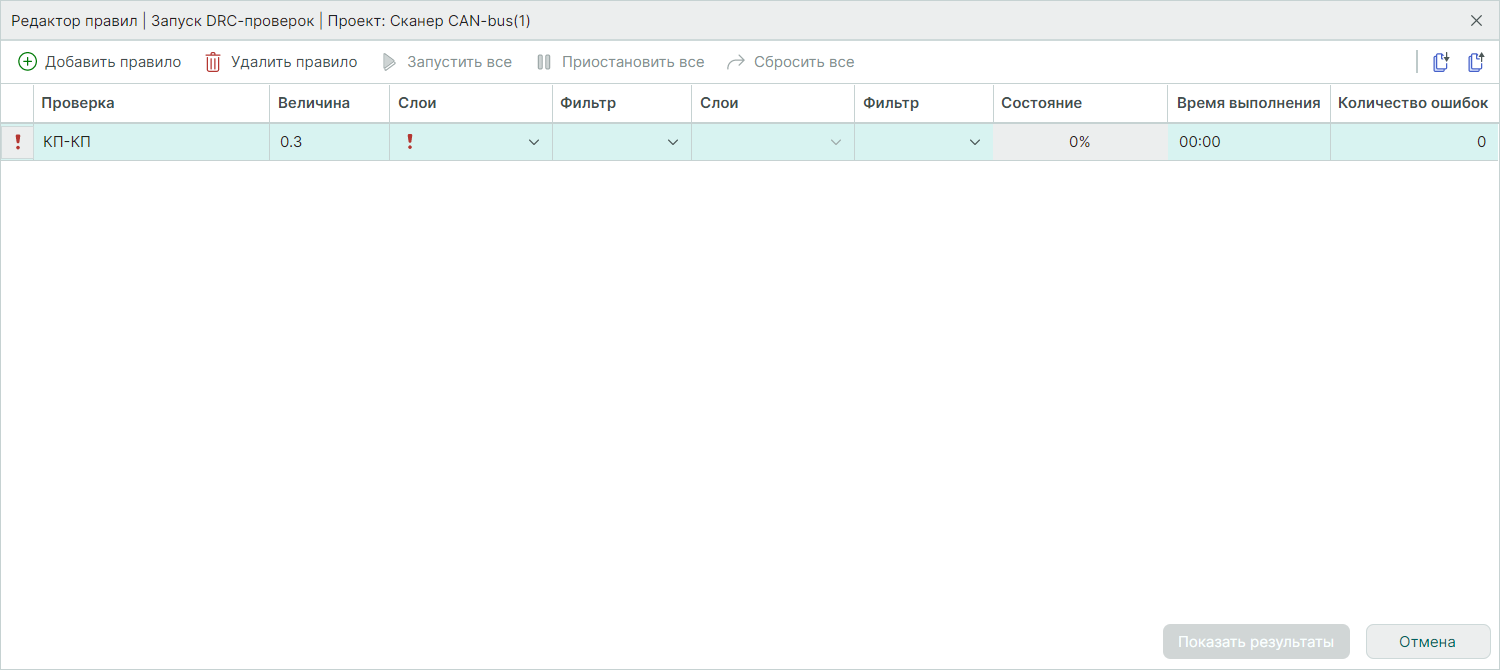

  1. После выбора правило отобразится в окне «Редактор правил». Пример отображения добавленного правила «КП-КП» представлен на Рис. 5.
Рис. 5 Отображение правила
Рис. 5 Отображение правила

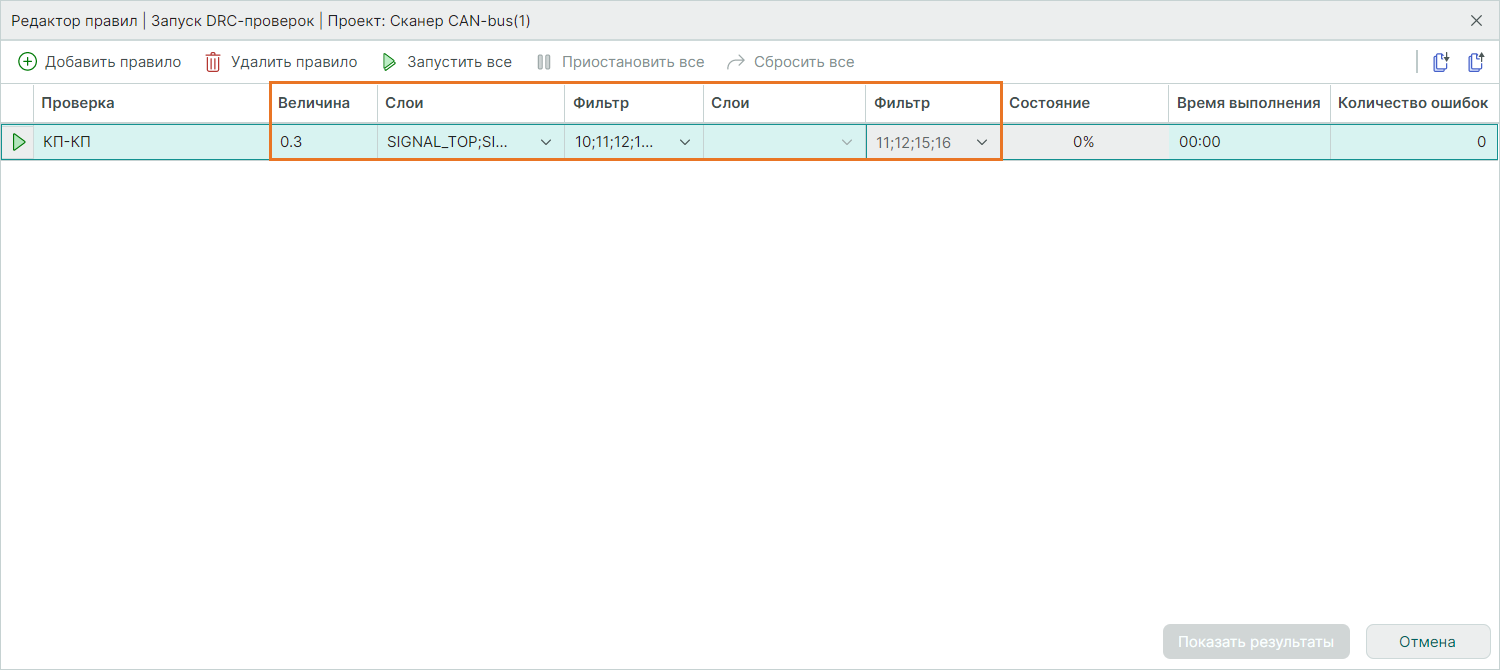

  1. Перед проведением проверки проекта на соответствие требованиям добавленного правила определите параметры проверки. Параметры, обязательные к заполнению, выделены символом , см. Рис. 6:
  • введите значение(я) в поле «Величина»;
  • в доступных выпадающих меню «Слои» выберите слои для проверки;
  • в доступных выпадающих меню «Фильтр» выберите объекты, размещенные с использованием указанных D-кодов, для которых будет осуществлена проверка.

Примечание! В зависимости от выбранного правила ввод параметра поле «Величина» может не потребоваться, также может быть доступен ввод нескольких величин, в этом случае параметры вводятся через форму в выдающем меню. Доступность меню в полях «Слои» и «Фильтр» определяется объектами проверки выбранного правила.

Рис. 6 Настройка правила проверки
Рис. 6 Настройка правила проверки

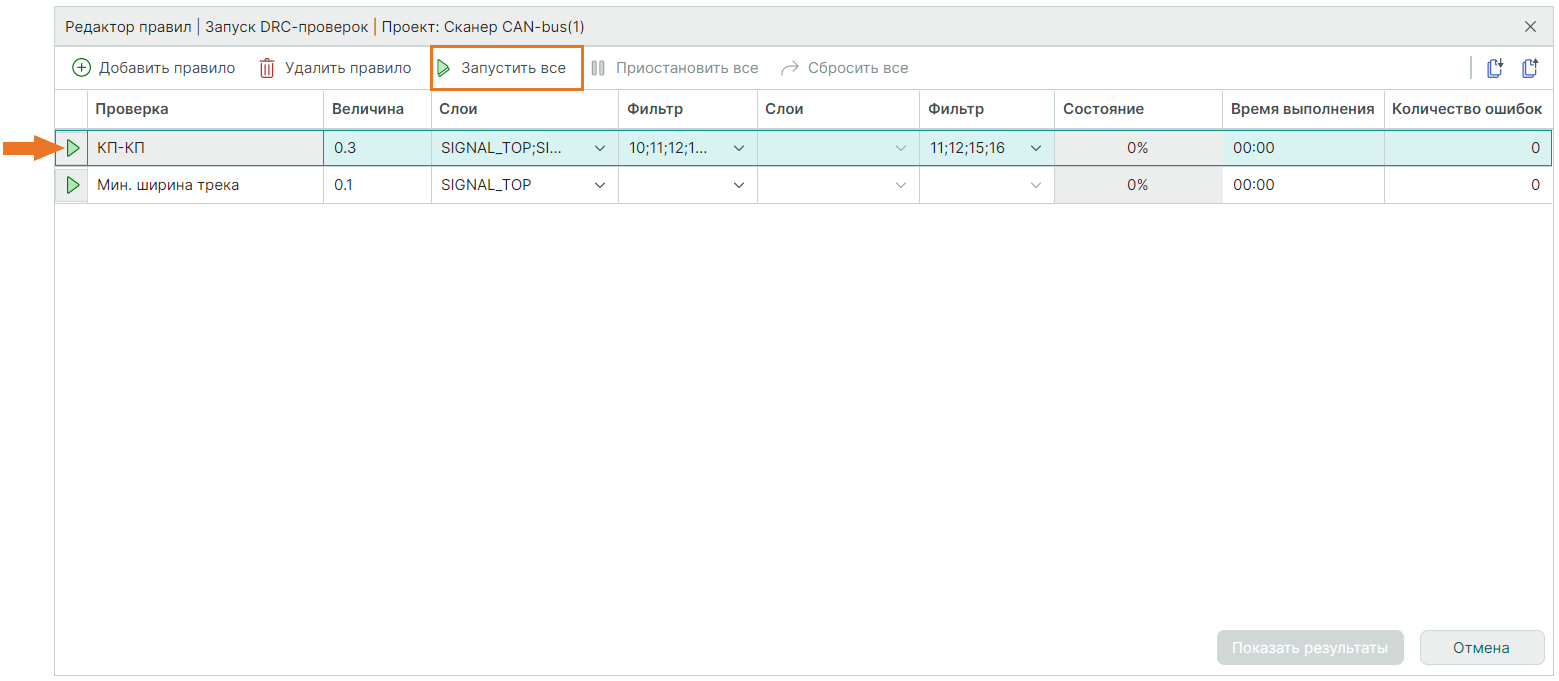

  1. Для запуска проверки одного правила используйте кнопку слева от строки правила, для проведения проверки с использованием всех добавленных правил нажмите «Запустить все», см. Рис. 7.
Рис. 7 Запуск проверки
Рис. 7 Запуск проверки

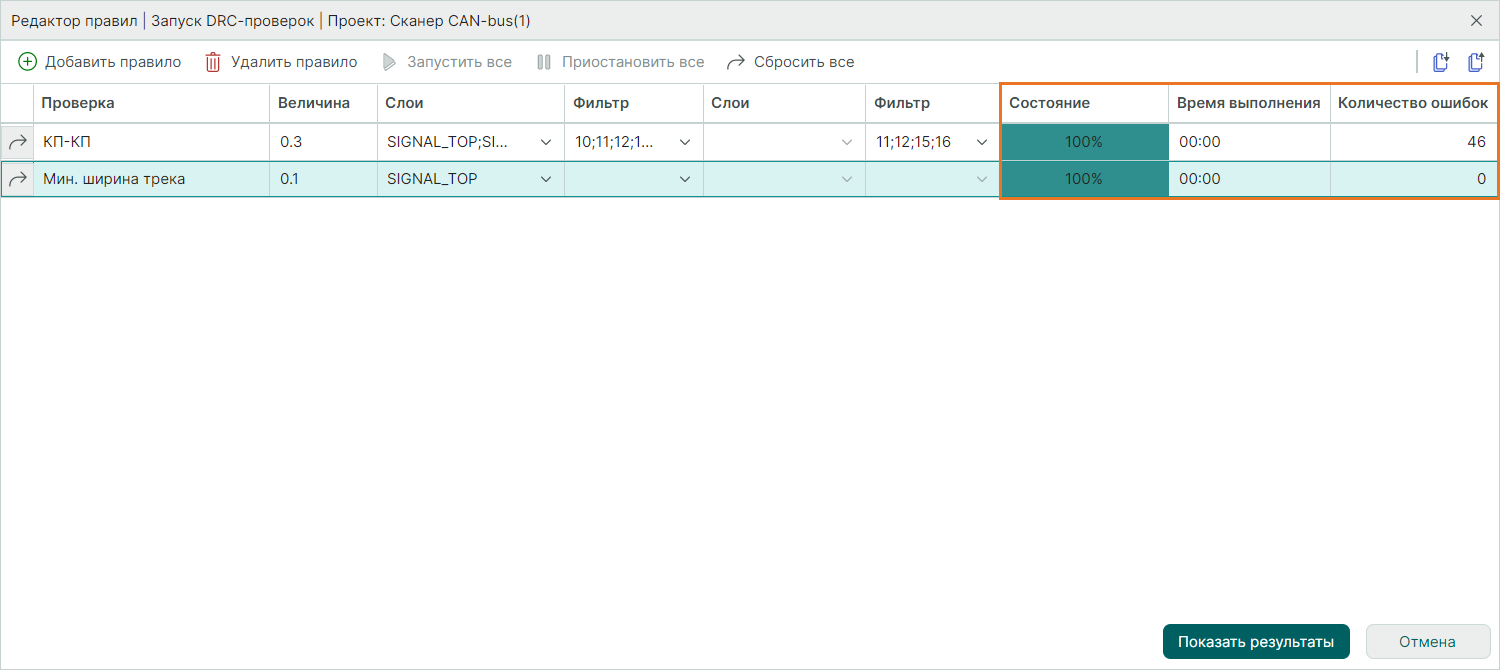

  1. После выполнения проверки отобразится информация о состоянии, времени выполнения и количестве ошибок, см. Рис. 8.
Рис. 8 Информация о состоянии проверки
Рис. 8 Информация о состоянии проверки

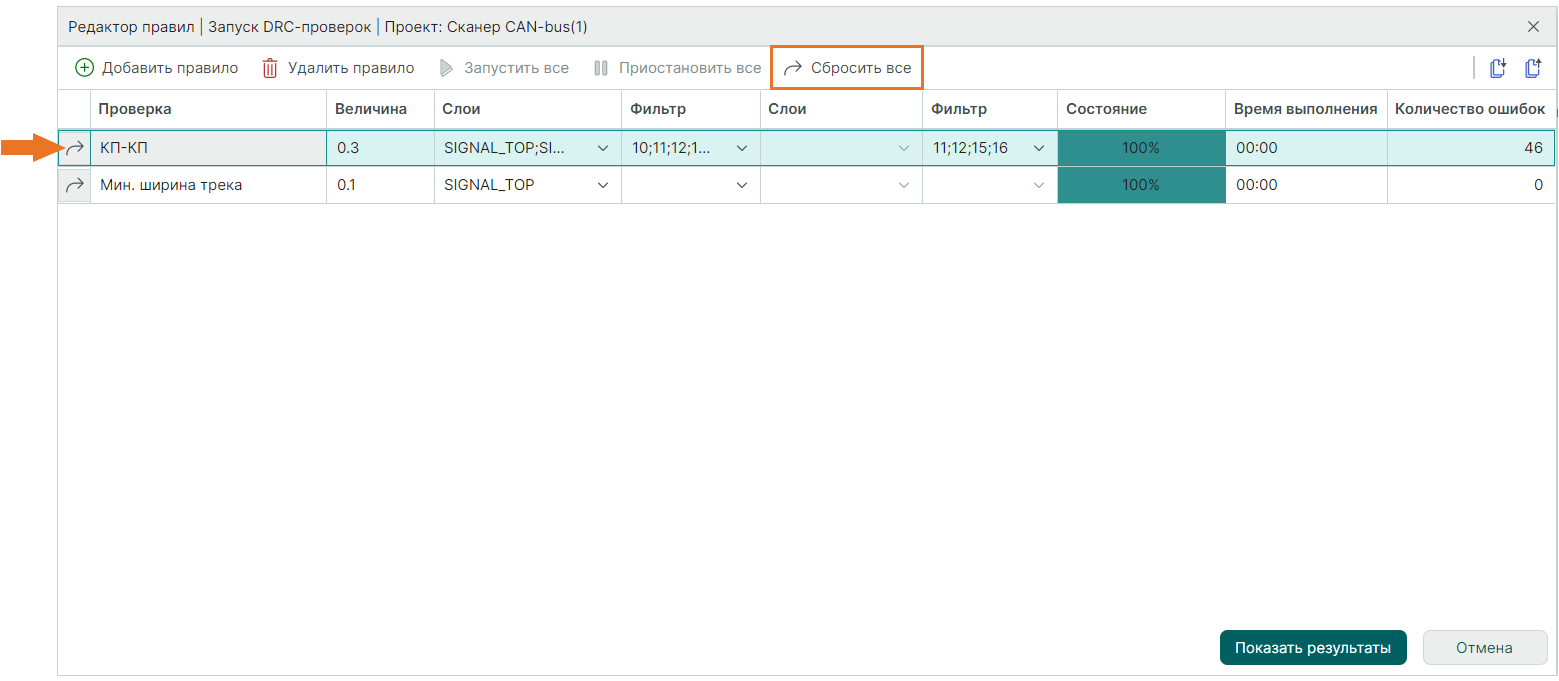

  1. Для изменения настроек одного правила используйте кнопку слева от строки правила, сброс параметров всех правил производится с помощью кнопки «Сбросить все», см. Рис. 9.
Рис. 9 Сброс результатов проверки
Рис. 9 Сброс результатов проверки
  1. Для перехода к просмотру результатов проверки нажмите кнопку «Показать результаты», см. Рис. 10.
Рис. 10 Переход к просмотру результатов
Рис. 10 Переход к просмотру результатов

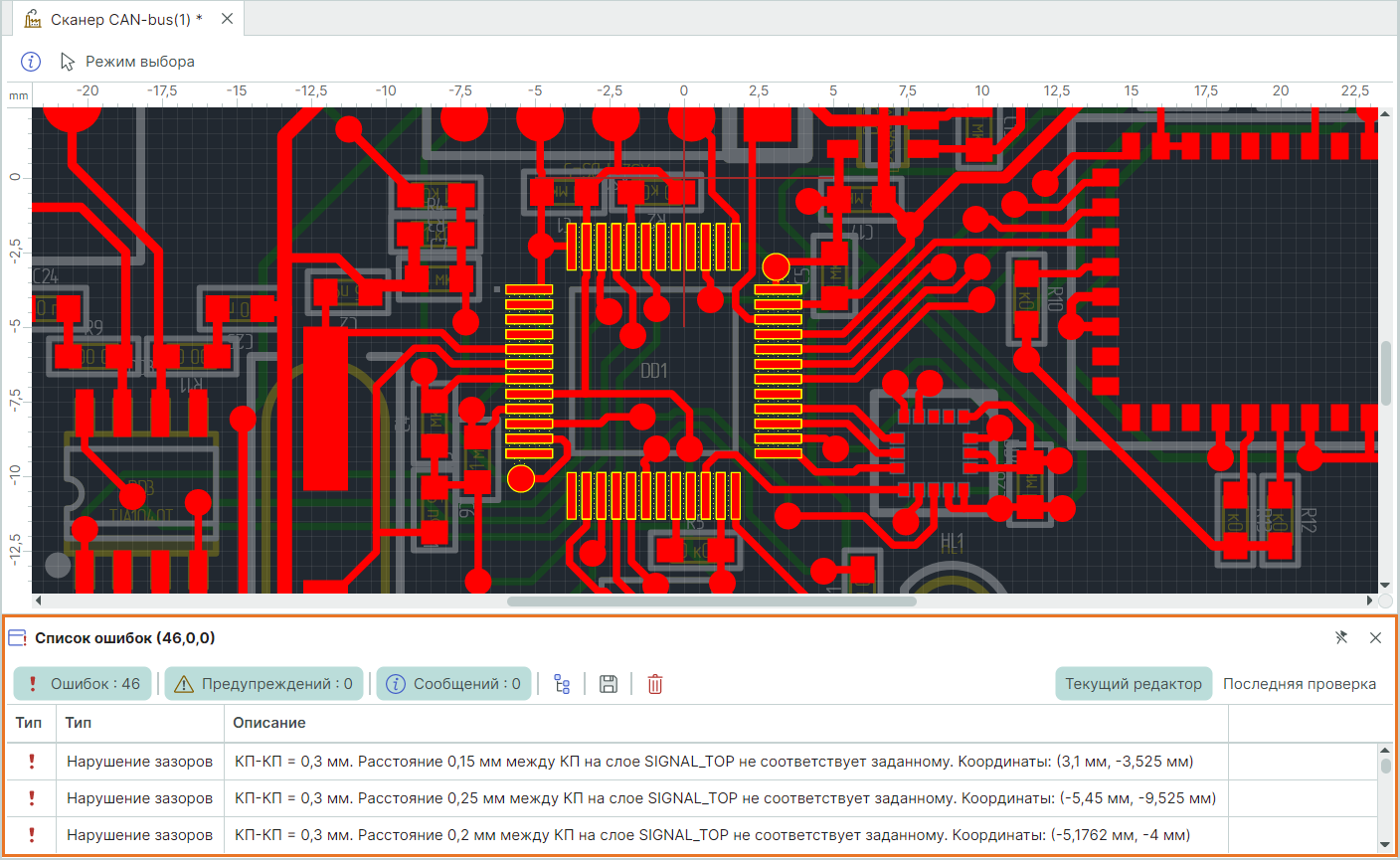

В панели «Список ошибок» отобразятся все найденные ошибки, в окне графического редактора ошибки подсвечиваются жёлтым цветом, см. Рис. 11.

Рис. 11 Отображение ошибок
Рис. 11 Отображение ошибок

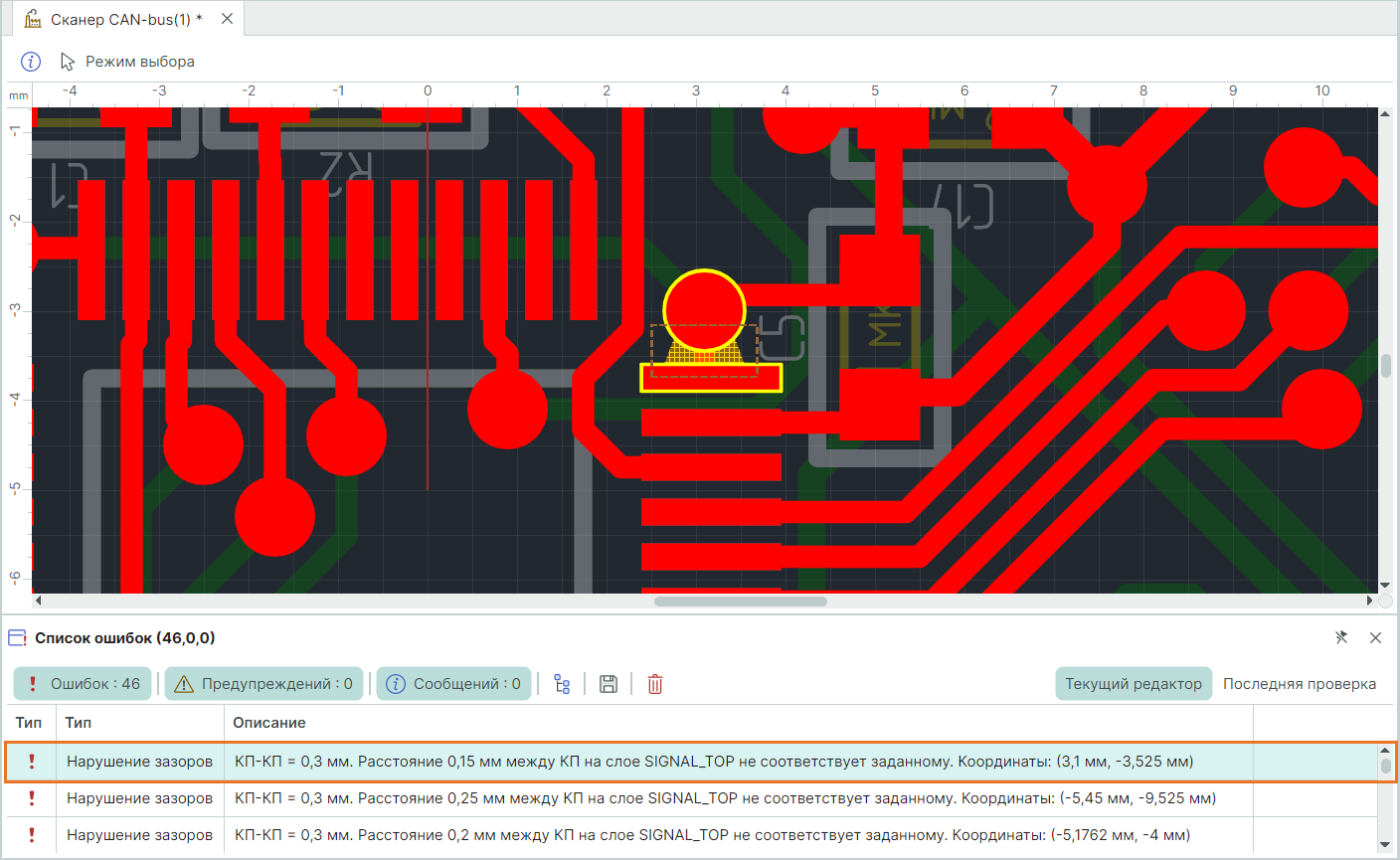

Для просмотра ошибки на плате используйте двойной клик левой клавиши мыши на соответствующей записи в панели «Список ошибок». Пример отображения одного из проблемных мест на плате представлен на Рис. 12.

Рис. 12 Просмотр ошибки из списка
Рис. 12 Просмотр ошибки из списка
