Экспорт проекта платы в P-CAD

Для экспорта схемы и платы проекта Delta Design в форматы P-CAD используется специальный Мастер экспорта в соответствующие форматы P-CAD.
Схема и плата проекта Delta Design экспортируются отдельно.

Для экспорта схемы проекта платы Delta Design:
1. Вызовите контекстное меню с выбранного проекта платы Delta Design и выберите «Экспорт» → «P-CAD (SCH)...», см. Рис. 1.

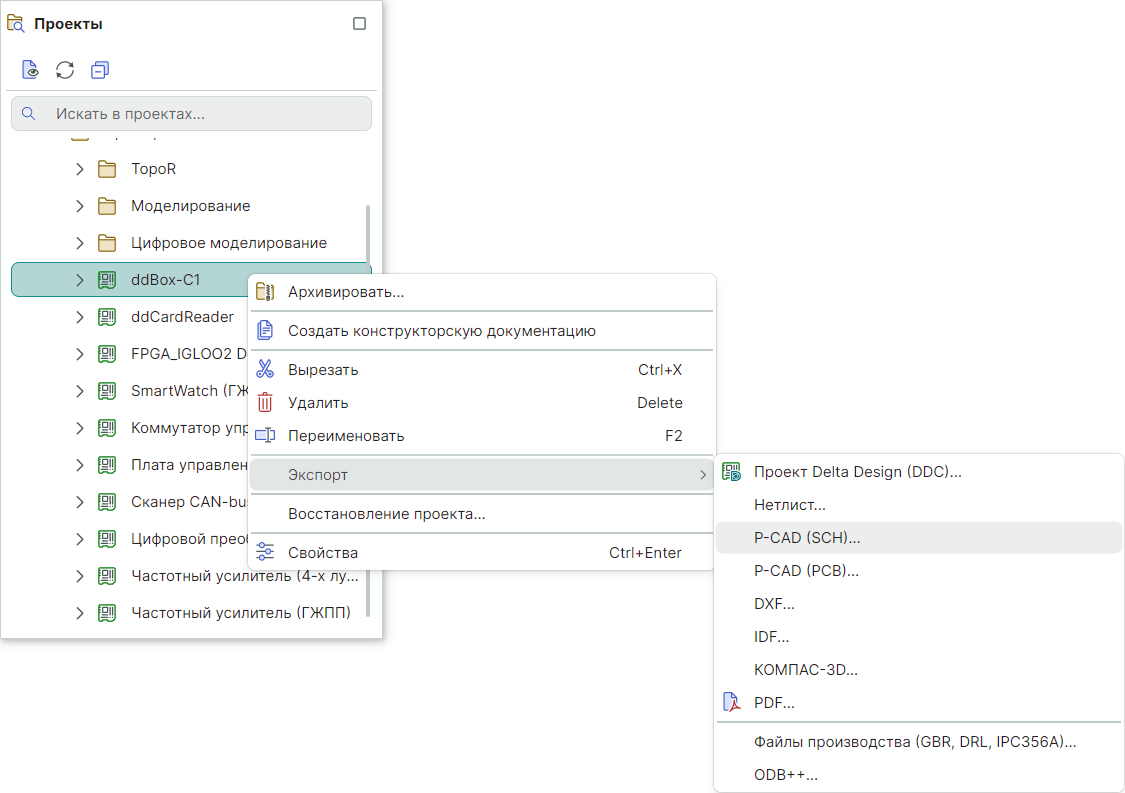

Рис. 1 Вызов экспорта схемы проекта Delta Design из панели "Проекты"
Рис. 1 Вызов экспорта схемы проекта Delta Design из панели "Проекты"

При активном редакторе схемы проекта платы Delta Design становится доступным контекстно-зависимый пункт экспорта схемы из главного меню «Файл» → «Экспорт» → «P-CAD (SCH)...», см. Рис. 2.

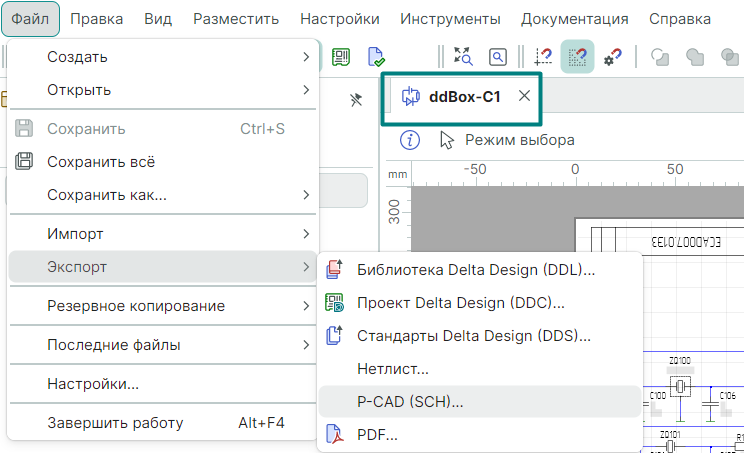

Рис. 2 Вызов экспорта схемы из главного меню
Рис. 2 Вызов экспорта схемы из главного меню
  1. На первом этапе экспорта выберите директорию для сохранения сгенерированного файла, см. Рис. 3, выберите «Сохранить» и перейдите на следующий этап, выбрав «Далее».

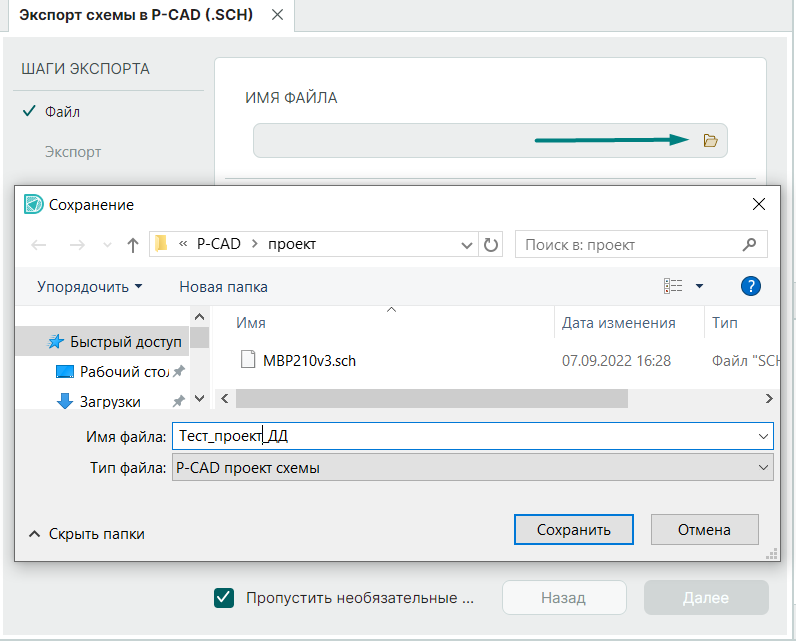

Рис. 3 Выбор директории
Рис. 3 Выбор директории

Совет! Перед началом работы с мастером, если шаги мастера выполняются впервые, рекомендуется снять флаг в поле «Пропустить необязательные шаги», расположенном в нижнем левом углу окна мастера.

  1. После завершения процесса экспорта отображается список сообщений, см. Рис. 4.

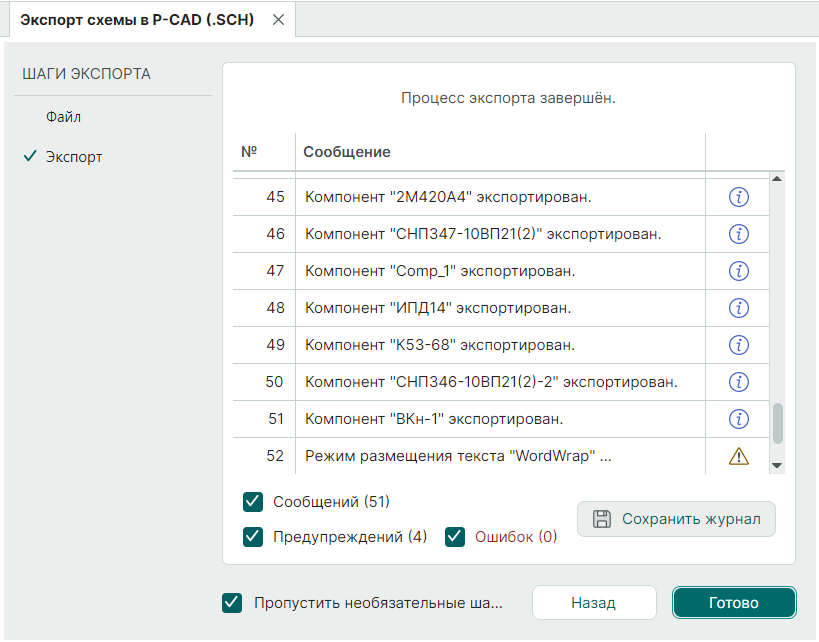

Рис. 4 Список сообщений после процесса завершения экспорта
Рис. 4 Список сообщений после процесса завершения экспорта

Примечание! После завершения процесса экспорта в окне мастера с помощью элементов, расположенных внизу окна, можно отфильтровать сообщения, а также сохранить журнал по процессу.
- « Сообщение» – установка флага в чек-бокс включает отображение записей об успешно выполненной операции;
- « Предупреждение» – установка флага в чек-бокс включает отображение предупреждений о возможных ошибках в экспортируемых элементах;

- « Ошибка» – установка флага в чек-бокс включает отображение записей об ошибках, возникших во время экспорта;
- « » – кнопка для сохранение журнала экспорта в текстовый файл.

  1. Нажмите «Готово».
    Сгенерированный файл экспортируемой схемы Delta Design отображается в директории, указанной на этапе выбора имени экспортируемого файла.

Для экспорта платы проекта Delta Design:
1. Вызовите контекстное меню с выбранного проекта платы Delta Design и выберите «Экспорт» → «P-CAD (PCB)...», см. Рис. 5.

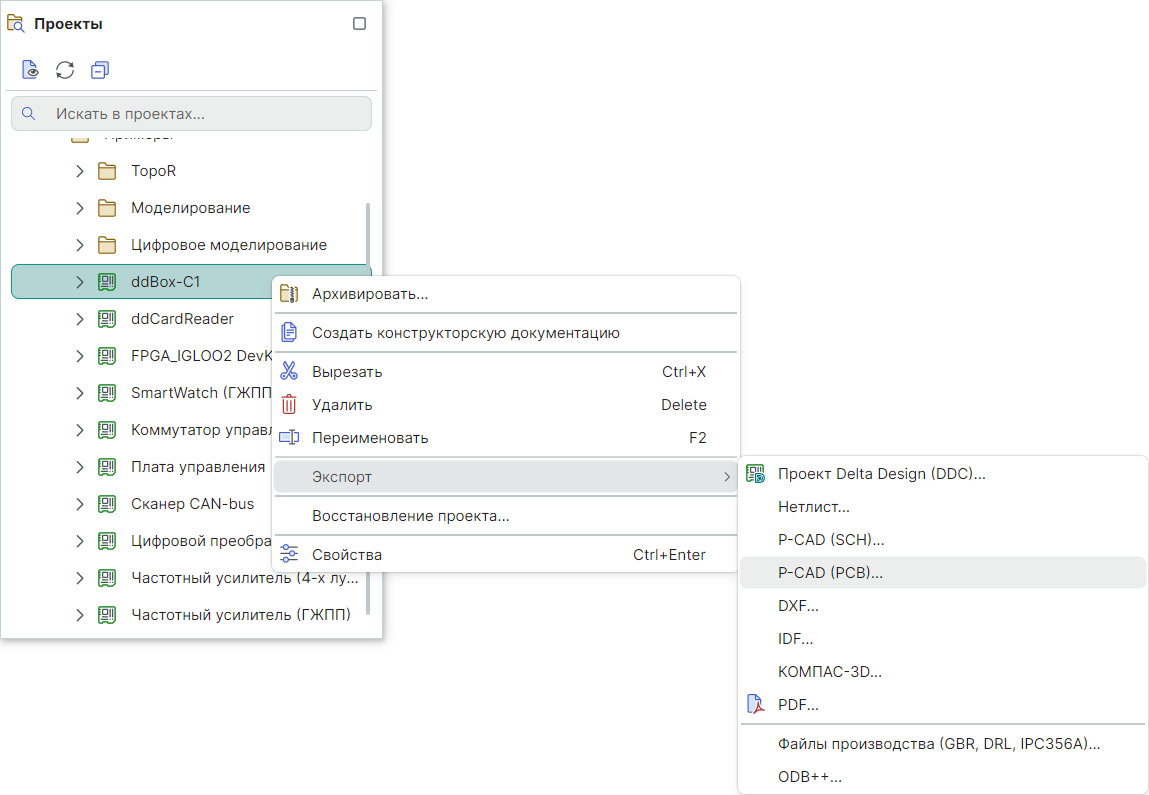

Рис. 5 Вызов экпорта платы проекта Delta Design из панели "Проекты"
Рис. 5 Вызов экпорта платы проекта Delta Design из панели "Проекты"

При активном редакторе платы проекта Delta Design становится доступным контекстно-зависимый пункт экспорта платы из главного меню «Файл» → «Экспорт» → «P-CAD (PCB)...», см. Рис. 6.

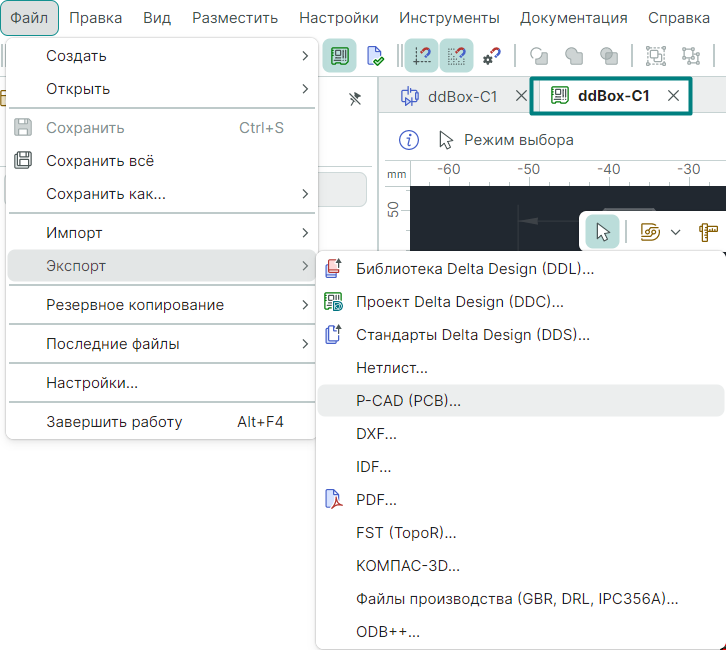

Рис. 6 Вызов экпорта платы проекта Delta Design из главного меню
Рис. 6 Вызов экпорта платы проекта Delta Design из главного меню
  1. На первом шаге мастера экспорта выберите директорию для сохранения сгенерированного файла, см. Рис. 7, выберите «Сохранить» и перейдите на следующий шаг мастера, выбрав «Далее».

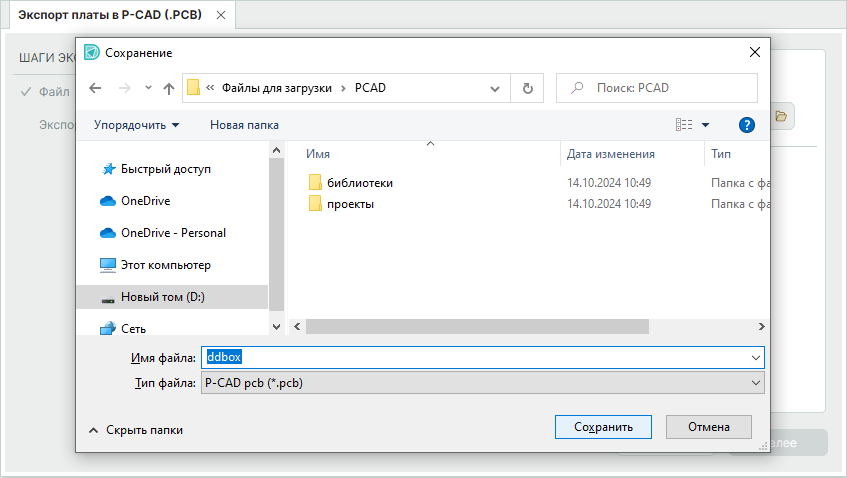

Рис. 7 Выбор директории
Рис. 7 Выбор директории

Совет! Перед началом работы с мастером, если шаги мастера выполняются впервые, рекомендуется снять флаг в поле «Пропустить необязательные шаги», расположенном в нижнем левом углу окна мастера.

  1. После завершения процесса экспорта отображается список сообщений, см. Рис. 8.

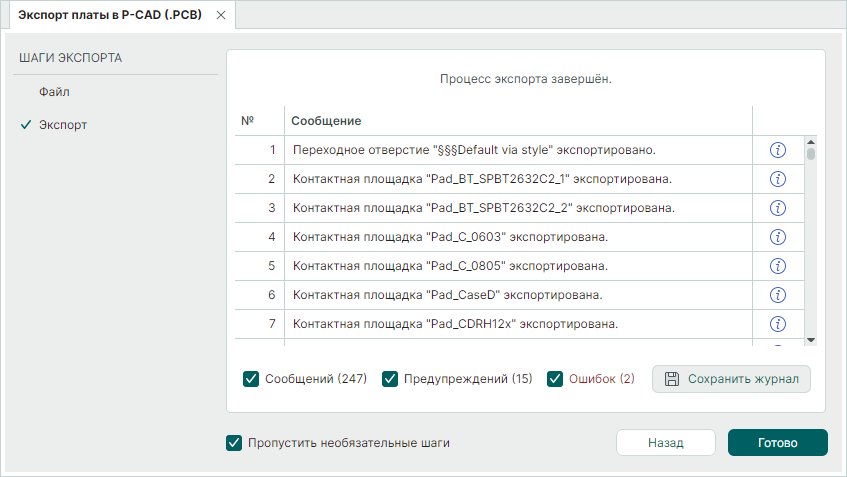

Рис. 8 Список сообщений
Рис. 8 Список сообщений

Примечание! После завершения процесса экспорта в окне мастера с помощью элементов, расположенных внизу окна, можно отфильтровать сообщения, а также сохранить журнал по процессу.
- « Сообщение» – установка флага в чек-бокс включает отображение записей об успешно выполненной операции;
- « Предупреждение» – установка флага в чек-бокс включает отображение предупреждений о возможных ошибках в экспортируемых элементах;

- « Ошибка» – установка флага в чек-бокс включает отображение записей об ошибках, возникших во время экспорта;
- « » – кнопка для сохранение журнала экспорта в текстовый файл.

  1. Нажмите «Готово».
    Сгенерированный файл экспортируемой платы Delta Design отображается в директории, указанной на этапе выбора имени экспортируемого файла.
