Создание меандра

В некоторых случаях длина размещенного трека должна соответствовать заданной величине. Если длина трека недостаточна, то ее можно увеличить, используя меандр.
Меандр размещается на плате с помощью инструмента «Разместить меандр», который обозначен символом  и расположен:

• на панели инструментов «Плата»;

• на встроенной панели редактора;

• в главном меню «Разместить» → «Меандр»;

• в контекстном меню «Инструменты» → «Разместить меандр».

Для размещения меандра на печатной плате:

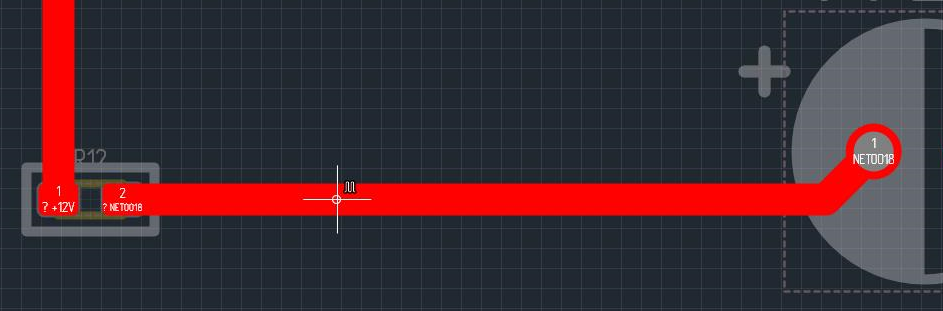

1. Активируйте инструмент «Разместить меандр» и наведите курсор на трек, длину которого требуется увеличить, и определите точку начала меандра, см. Рис. 1.

Рис. 1 Точка начала меандра

2. Нажмите левую кнопку мыши для начала размещения меандра.

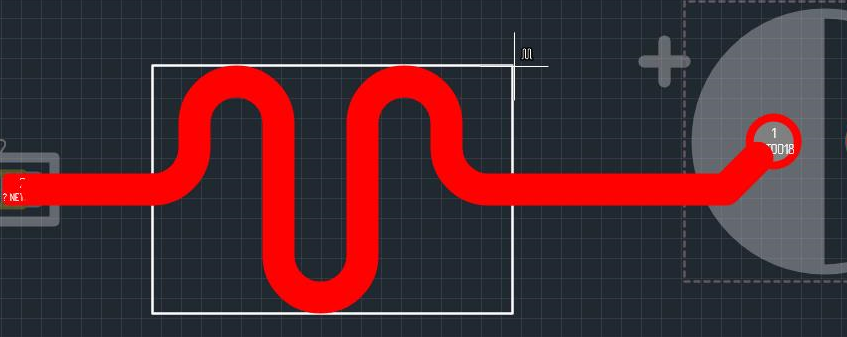

3. Переместите курсор, формируя область размещения меандра, которая обозначается прямоугольником с белыми линиями, см. Рис. 2. При перемещении курсора отображается эскиз меандра.


Рис. 2 Область размещения меандра

Если характеристики меандра не противоречат правилам проектирования, то высота создаваемого меандра будет совпадать с размерами области размещения.

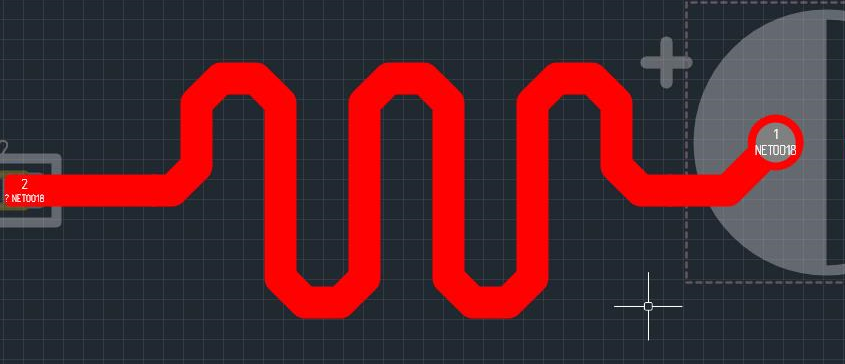

4. Зафиксируйте меандр, см. Рис. 3.

Рис. 3 Размещенный меандр

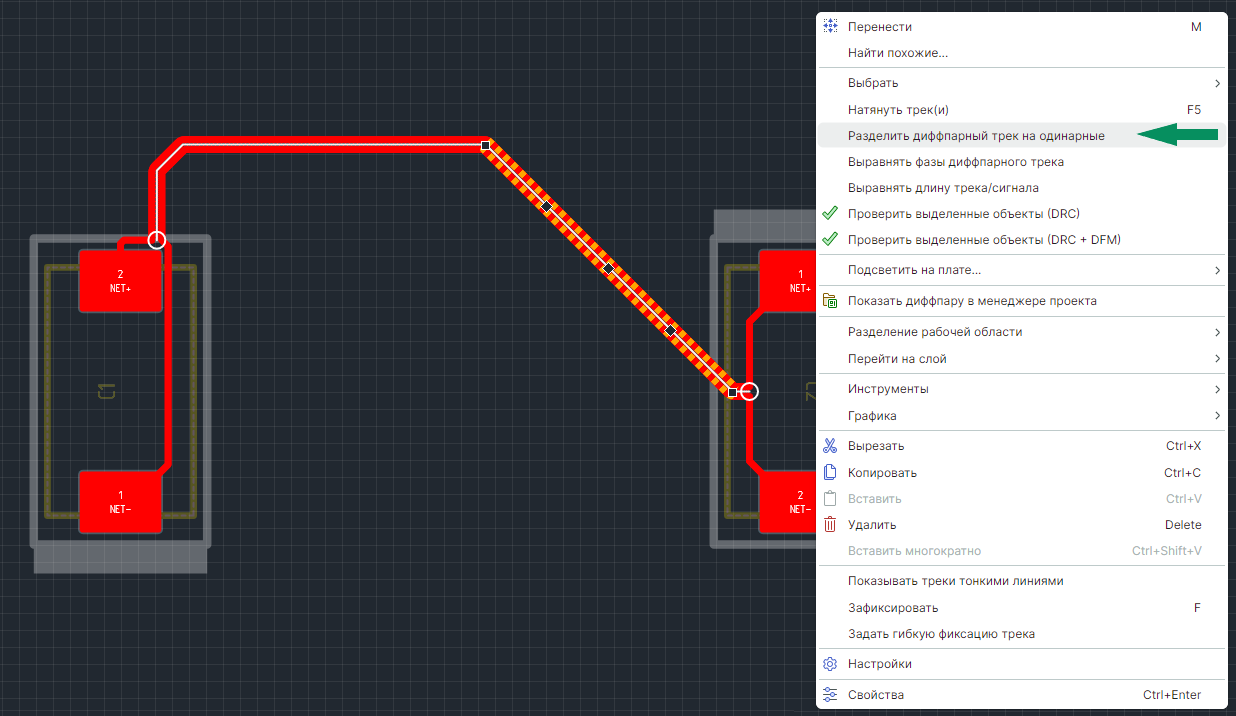

При расположении меандра на одном из треков диффпары для устранения нарушения разности длин/задержек треков в ручном режиме предварительно следует разделить дифференциальную пару на одинарные треки с использованием команды контекстного меню «Разделить диффпарный трек на одинарные», см. Рис. 4.

Рис. 4 Разделение диффпарного трека

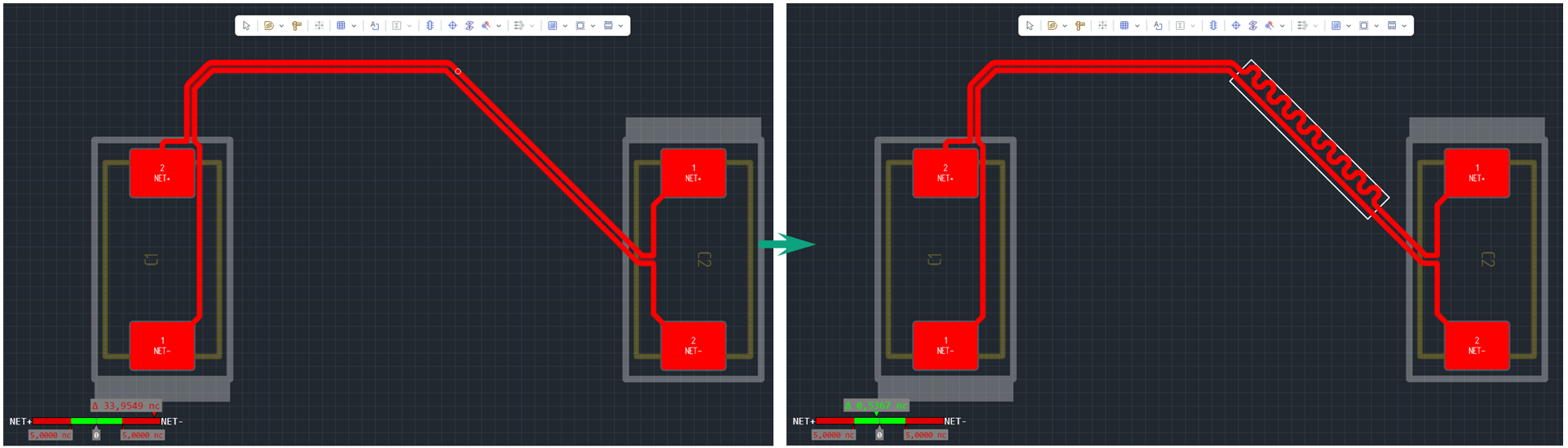

Расположите меандр на треке с меньшей длиной/задержкой, интерактивное отслеживание текущей разной длин/задержек доступно с помощью индикатора, см. Рис. 5.

Рис. 5 Размещение меандра на треке диффпары

Подробное описание включения отображения индикатора и принцип его работы представлен в разделе Индикация нарушения разности длин/задержек треков диффпары.
