Перенос трека (сегмента трека) на другой слой

В Delta Design предусмотрена возможность переноса трека (сегмента трека) на другие доступные слои.
В Настройках системы для переноса трека на слой выше по умолчанию назначена горячая клавиша «L», а для осуществления переноса на слой ниже – «K».
При необходимости горячие клавиши для вызова данных действий можно переназначить в Настройках системы или непосредственно в редакторе платы в списке горячих клавиш, когда трек или сегмент трека выбран.
Вызов списка горячих клавиш производится с помощью символа , см. Рис. 1.

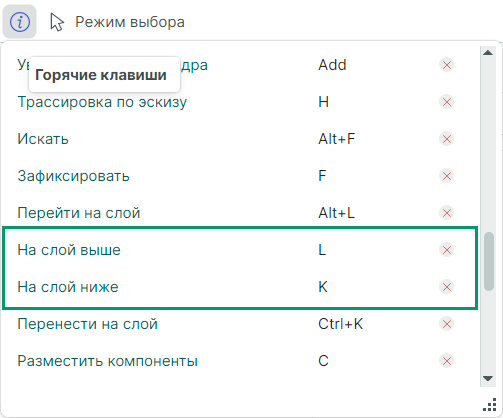

Рис. 1 Горячие клавиши для переноса трека (сегмента трека)

Для переноса трека (сегмента трека) на другой слой платы:
1. Выделите трек или сегмент трека.
2. В контекстном меню выберите пункт «Переместить трек на слой выше/ниже» или выберите подходящий слой из списка всех проводящих слоев текущей платы (слой, на котором размещен трек (сегмент трека) отображается серым цветом), см. Рис. 2.

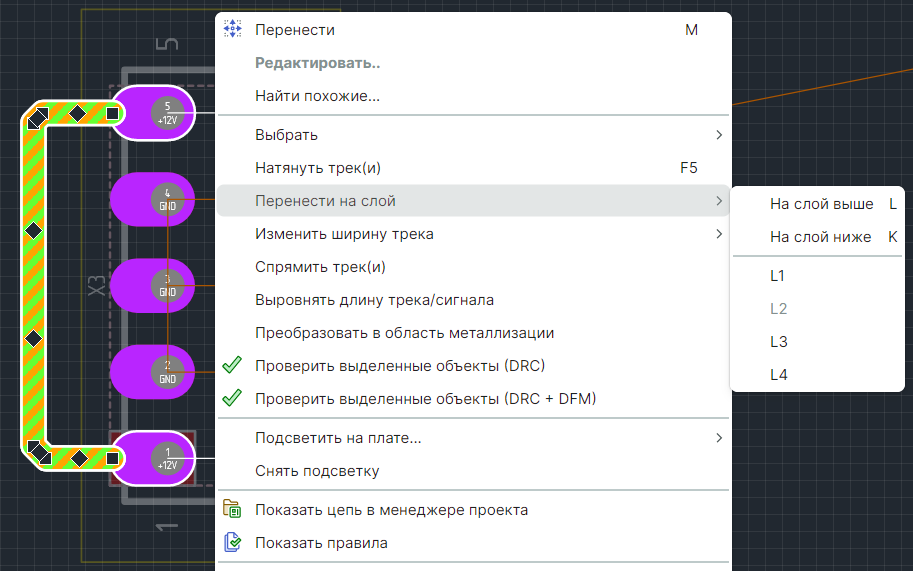

Рис. 2 Перенос трека (сегмента трека) на слой выше/ниже

Трек будет перенесён на выбранный слой.
К объектам, которые можно перемещать с одного слоя на другой, относятся:

• Трек целиком;
• Сегменты трека (один или несколько сегментов, смежные и несмежные сегменты);
• Несколько треков целиком (расположенных на одном слое или на разных слоях платы);
• Сегменты разных треков;
• Меандры;
• Треки (сегменты треков) разной ширины.

К объектам, которые не подлежат перемещению с одного слоя на другой, относятся:

• Треки (сегменты трека) дифференциальных пар.

Возможные варианты переноса сегмента трека с одного слоя на другой:

• Если сегмент трека переносится на другой слой, то на концах сегмента образуются переходные отверстия, обеспечивающие непрерывную связь трека между слоями платы (трек остается целостным);
• Если при переносе сегмента на другой слой, треки, подключенные к ПО, оказываются расположены на одном слое, то ПО будут удалены, см. Рис. 3.

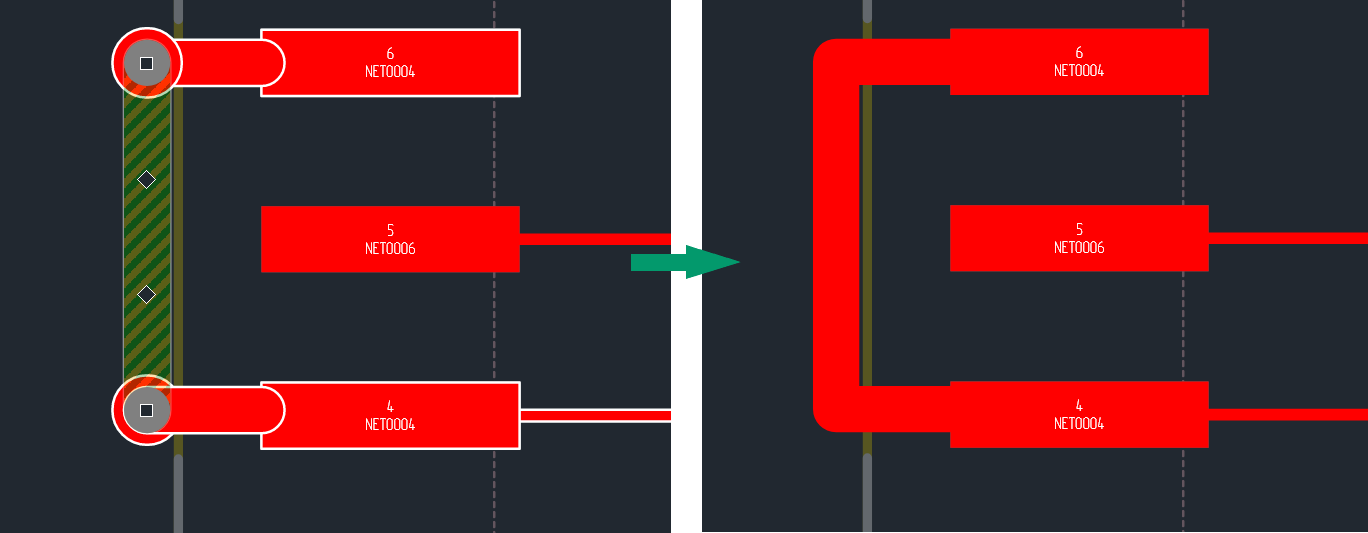

Рис. 3 Удаление ПО при подключении к нему треков на одном слое

• Если происходит перенос сегмента, у которого окончание трека никуда не подключено, то оно так и останется неподключенным;
• Если крайний сегмент трека подключен к планарной контактной площадке (ПКП), то ПО не строится. Происходит разрыв связи трека с контактной площадкой (КП), при этом отображается линия связи (NetLine). Пользователю необходимо самостоятельно разместить ПО и подключить трек к КП;
• Если крайний сегмент трека подключен к сквозной контактной площадке (СКП), то трек будет перенесен на другой слой и подключен к этой же СКП. Трек останется связан с данной СКП.

Возможные варианты переноса целого трека с одного слоя на другой:

• Если трек подключен к ПКП, при его переносе на другой слой связь между треком и ПКП разрывается в месте их соединения, и ПО не строятся. Между концом трека и КП образуется линия связи (NetLine);
• Если трек подключен к СКП, при переносе трека на другой слой связь не обрывается, и он остается подключенным к данной СКП;
• Если при переносе трека его окончания попадают на КП своей цепи, происходит автоматическое подключение трека к цепи.

При переносе трека (сегмента трека) с одного слоя на другой происходит автоматическая проверка, как самого трека на пересечение с другими объектами, так и проверка ПО, образовавшихся в результате переноса трека (сегмента трека).
Если перенесенный трек (сегмент трека) нарушает какие-либо правила (пересечение, нарушение зазора, перенос в область запрета или в область металлизации другой цепи и д.р), то данный трек будет помечен как некорректный.
