Сетки редактора плат¶
В редакторе плат задаются следующие сетки: треков (печатных проводников), переходных отверстий и компонентов (между границами посадочных мест). Кроме того, задаются графические сетки: отображаемая и сетка привязки.

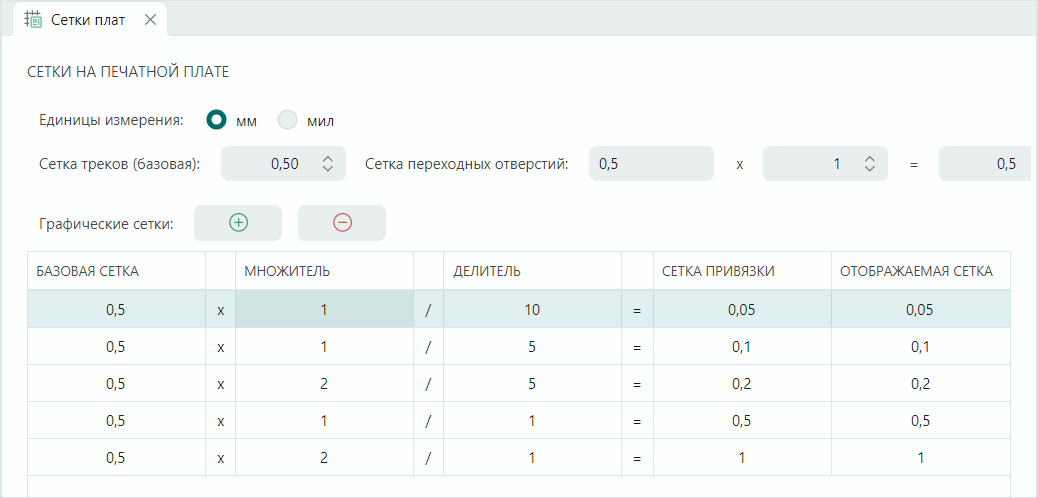

Механизм работы с сетками для редактора плат и схемотехнического редактора полностью идентичен. Настройка сеток производится в окне «Сетка плат», которое вызывается из узла «Плата» и имеет следующий вид, см. Рис. 1.
Аналогом базовой сетки является сетка треков. Шаг сетки треков указывает минимальное расстояние между центральными линиями треков.
Сетка переходных отверстий позволяет размещать центры переходных отверстий только на своих узлах. Шаг этой сетки задается на основе шага сетки треков с помощью множителя.
Графическая сетка для редактора печатной платы полностью аналогична графической сетке для редактора схем.
