Интерфейс анализа устойчивости схемы¶

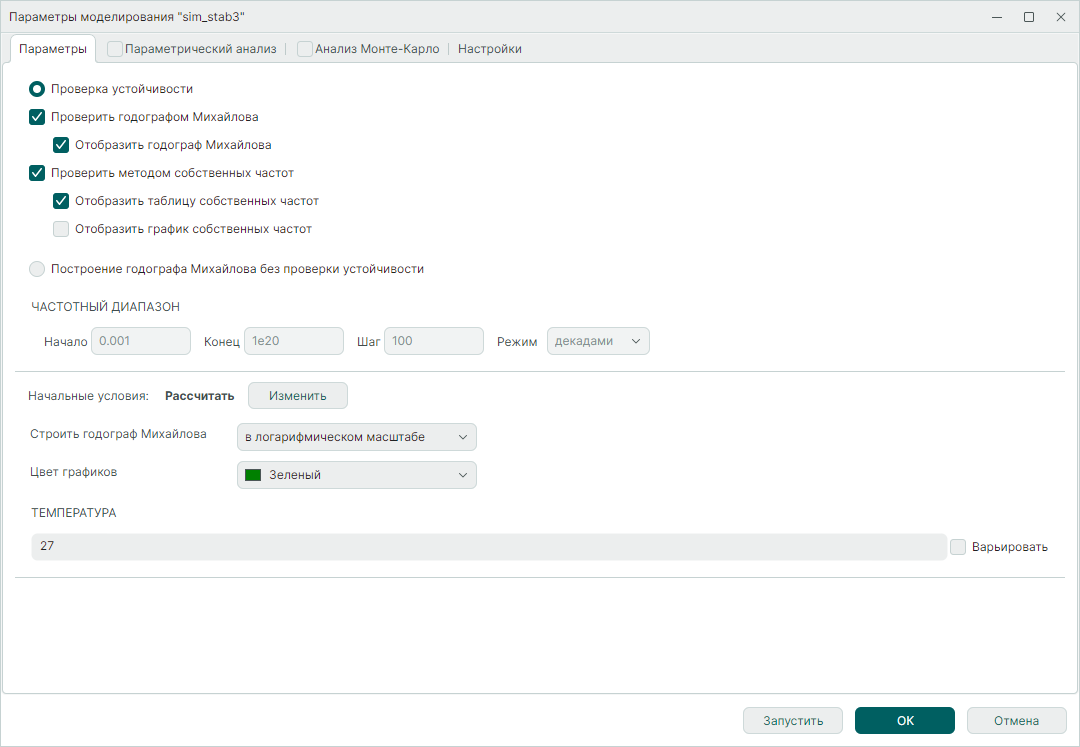

На Рис. 1 показано окно формы задания параметров анализа устойчивости схемы (в том числе таких, как годограф Михайлова, рабочая точка, температурный анализ).
Подробнее описание параметров и инструментов приведено в Табл. 1.
Таблица 1 Описание параметров анализа устойчивости схемы
| Наименование | Описание | Значение по умолчанию |
|---|---|---|
| Проверка устойчивости | Вкл. | |
| Проверить годографом Михайлова | Производит анализ устойчивости по критерию Михайлова. | Вкл. |
| Отобразить годограф Михайлова | Отображает в указанном масштабе кривую Михайлова на комплексной плоскости. | Вкл. |
| Проверить методом собственных частот | Производит анализ устойчивости расчётом собственных частот схемы. | Вкл. |
| Отобразить таблицу собственных частот | Отображает рассчитанные собственные частоты схемы в таблице. | Вкл. |
| Отобразить график собственных частот | Отображает расположение рассчитанных собственных частот схемы на комплексной плоскости. | Выкл. |
| Построение годографа Михайлова | Выкл | |
| Частотный диапазон | ||
| Начало | Начальная частота варьирования. | 1m Hz |
| Конец | Конечная частота варьирования. | 1e20 Hz |
| Шаг | Определяет: - величину шага приращения частоты для линейного способа его изменения; - число точек на декаду (октаву) при соответствующем выборе способа изменения частоты; - точные значения частоты, при которых будет сделан расчёт, если указан способ её изменения – списком. |
100 точек на декаду |
| Режим | Линейно, декадами, октавами, списком. | декадами |
| Строить годограф Михайлова | Выкл. | |
| В логарифмическом масштабе | Кривая Михайлова строится на комплексной плоскости в логарифмическом масштабе. | Вкл. |
| В линейном масштабе | Кривая Михайлова строится на комплексной плоскости в линейном масштабе. | Выкл. |
| Цвет графиков | Выбор цвета годографа. | - |
| Начальные условия | ||
 |
Открытие окна с опциями для расчета рабочей точки. | - |
| Источники | Для значения параметра источника сигнала при расчете рабочей точки берется значение SPICE-параметра SIGNAL. | сигнал |
| Рассчитать рабочую точку | Расчёт рабочей точки при текущих опциях. | Вкл. |
| Загрузить из файла | Расчет рабочей точки из файла, предварительно рассчитанной и сохранённой в файл. | Выкл. |
| .IC | Включает команду SPICE .IC и позволяет задавать необходимые начальные условия. Подробнее в разделе Задание начальных условий. | Выкл. |
| .NODESET | Включает команду SPICE .NODESET и позволяет задавать необходимые начальные приближения. Подробнее в разделе Задание начальных условий. | Выкл. |
| Проверить устойчивость в рабочей точке | Включает проверку расчёта устойчивости схемы в полученной рабочей точке выбранным методом: - годографом Михайлова; - методом собственных частот. |
годографом Михайлова. |
| Многовариантный анализ | ||
| Параметрический анализ | Включает режим параметрического анализа схемы. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Параметрический анализ». | Выкл. |
| Анализ Монте-Карло | Включает режим статистического анализа схемы. Запуск текущего расчёта повторяется при изменении параметров, указанных на вкладке «Анализ Монте-Карло». | Выкл. |
| Температура | ||
| Температура | Значение температуры, при которой производится расчёт. При выборе «Варьировать» предоставляется интерфейс выбора диапазона и способа изменения температуры. | 27 °С |
| Температура, чек-бокс «Варьировать» выделен флагом | ||
| Начало | Начальное значение температуры | 27 °С |
| Конец | Конечное значение температуры. | - |
| Шаг | Определяет: - величину шага приращения температуры для линейного способа его изменения; - число точек на декаду (октаву) при соответствующем выборе способа изменения температуры; - точные значения температуры, при которых будет произведен расчёт, если указан способ её изменения – списком. |
- |
| Режим | Линейно, декадами, октавами, списком. | линейно |

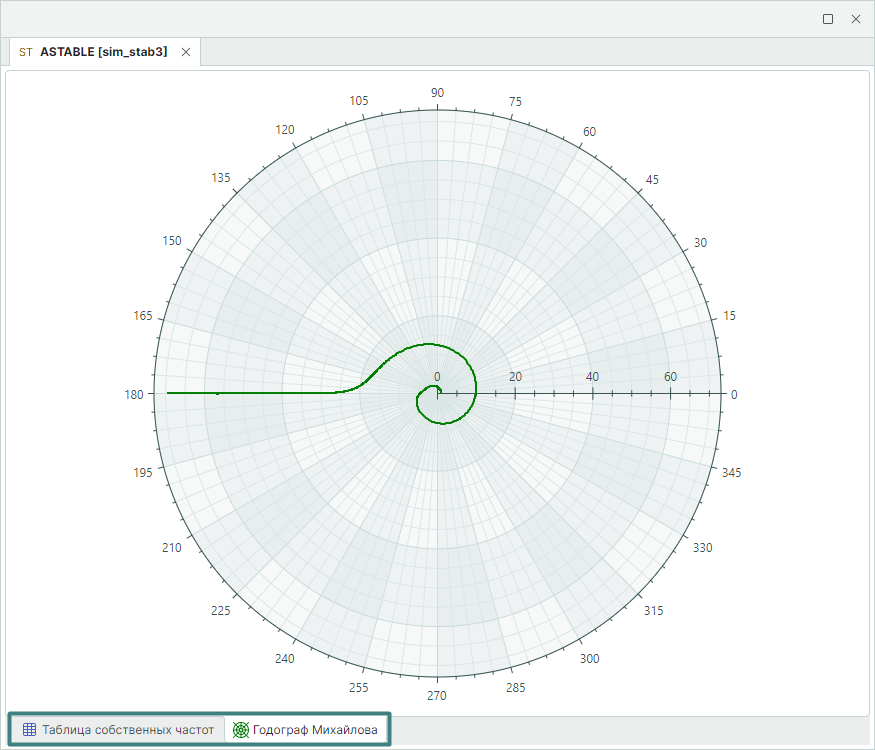

После окончания расчёта устойчивости схемы результаты выводятся на вкладку «Годограф Михайлова», пример см. Рис. 2.

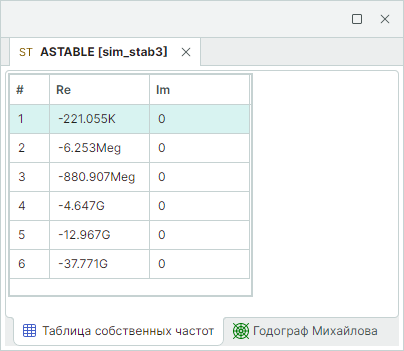

На вкладке «Таблица собственных частот» отображается в табличной форме результаты расчёта устойчивости схемы, пример см. Рис. 3.
