Применение рассчитанных параметров в правилах

После проведения расчетов и сохранения профиля в «Калькуляторе импеданса» в правила проекта автоматически попадает информация о созданном профиле импедансов.
Откройте редактор правил двойным кликом мыши по узлу «Правила» или используйте команду контекстного меню «Открыть», см. Рис. 1.

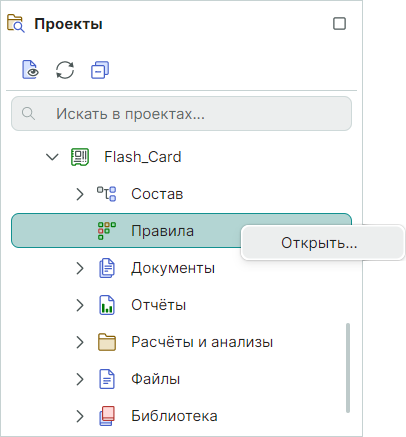

Рис. 1 Переход к правилам проекта

Командные строки располагаются выше всех остальных существующих правил и начинаются с обозначения «def».
Командные строки содержат информацию о наименовании профиля, стеке печатной платы, слоях расположения и геометрических параметрах линии передачи, см. Рис. 2.

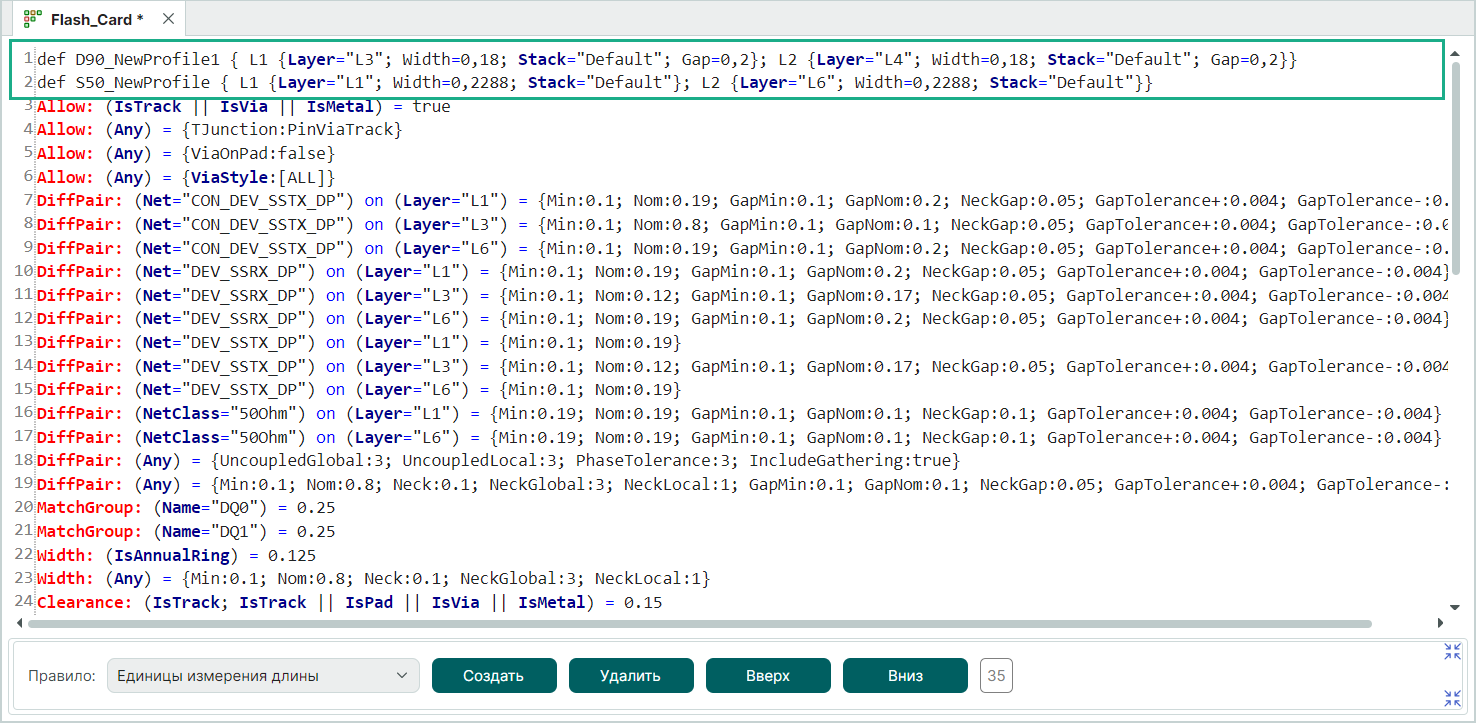

Рис. 2 Редактор правил проекта

На примере командных строк для одиночной линии передачи и дифференциальной пары ниже показаны данные, сформированные в «Калькуляторе импеданса».
Одиночная линия передачи: def S50_NewProfile { L1 {Layer="L1"; Width=0,2288; Stack="Default"}; L2 {Layer="L6"; Width=0,2288; Stack="Default"}}, где:
S50_NewProfile – название профиля импедансов;
Layer="L1"/Layer="L6" – слои расположения линии передачи, для которых применяется правило;
Stack="Default" – выбранный в профиле стек печатной платы;
Width=0,2228 – ширина проводника.
Дифференциальная пара: def D90_NewProfile1 {L1 {Layer="L3"; Width=0,18; Stack="Default"; Gap=0,2}; L2 {Layer="L4"; Width=0,18; Stack="Default"; Gap=0,2}}, где:
D90_NewProfile1 – название профиля импедансов;
Layer="L3"/Layer="L4" – слои расположения диффпары, для которых применяется правило;
Stack="Default" – выбранный в профиле стек печатной платы;
Width=0,18 – ширина проводников;
Gap=0,2 – зазор между проводниками диффпары.
Подробнее о назначении правил цепям и классам цепей см. "Редактор правил" раздел Формат описания применения профиля импеданса.
