Треки¶
Две и более контактных площадки на посадочном месте могут быть соединены треком (печатным проводником).
Примечание! Если контактные площадки соединяются треком, то контакты компонента, с которыми они сопоставлены, должны входить в состав одной цепи.
Размещение трека осуществляется с помощью инструмента
«Разместить трек», расположенного:
- на панели инструментов редактора;
- на панели инструментов «Плата»;
- в главном меню «Разместить»;
- в контекстном меню «Инструменты».
Примечание! Для вызова инструмента «Разместить трек» можно воспользоваться "горячей" клавишей «Разместить трек», по умолчанию назначена клавиша «Т» в латинской раскладке.
Трек может быть размещен только на сигнальном слое.
Для размещения трека доступны классы слоев, соответствующие сигнальному слою.
Выбор класса слоя осуществляется с помощью выпадающего списка, расположенного на строке состояния.
Начало размещаемого трека может быть расположено только на какой-либо контактной площадке посадочного места, на монтажном или переходном отверстии.
При прокладке трека для перехода с одного слоя на другой используются переходные отверстия, при этом переходные отверстия могут быть размещены как отдельно (вручную), так и автоматически, при переключении с одной стороны платы на другую.

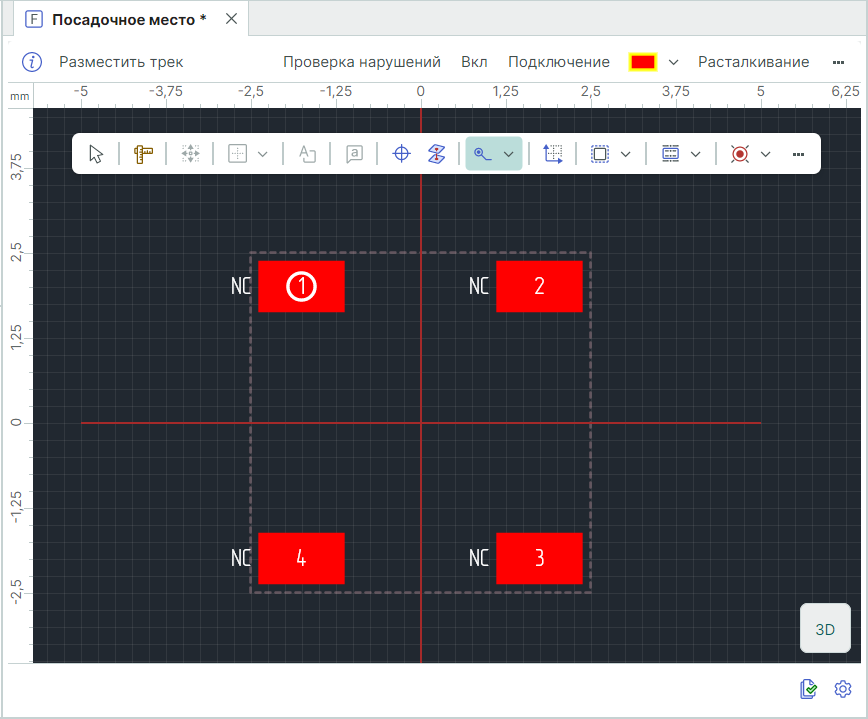

При наведении курсора на контактную площадку (при активном инструменте «Разместить трек») номер площадки будет отмечен белой окружностью, см. Рис. 1.
Размещение трека в рамках посадочного места осуществляется аналогично тому, как это осуществляется при трассировке печатной платы.
Примечание! Треки являются дополнительными объектами, их присутствие на посадочном месте не обязательно.
