Волновое сопротивление¶
Значение волнового сопротивления для дифференциальной пары, сегмента или меандра диффпары рассчитывается отдельно для «расстегнутых» и «застегнутых» участков:
1. Для «расстегнутого» сегмента волновое сопротивление будет равно удвоенному волновому сопротивлению одиночного трека, вычисленному в калькуляторе импеданса на основе параметров стека платы (толщины проводников, диэлектрической проницаемости, выбранных опорных слоев) и ширины трека.
2. Для «застегнутого» сегмента волновое сопротивление вычисляется в калькуляторе импеданса на основе параметров стека платы, фактической ширины треков и величины зазора.

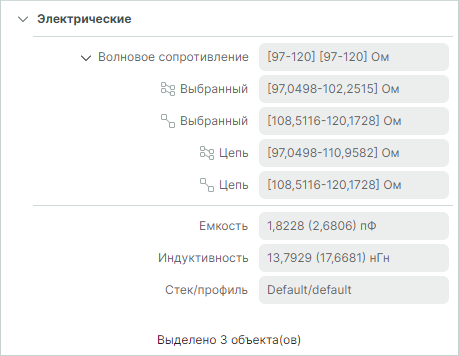

Значения волнового сопротивления (округленные и точные рассчитанные), отображаемые в панели «Свойства», будут представлены в виде диапазона от минимального до максимального значения в случае, если (Рис. 1):
- Выбрана диффпара, имеющая «застегнутые» и «расстегнутые» участки;
- Выбраны диффпара, сегменты или меандры диффпары одной цепи с разными значениями ширины;
- Выбраны диффпары, сегменты или меандры диффпары различных цепей с разными значениями ширины.
