Создание сложной границы платы

Форма создаваемой платы может содержать вырезы и формироваться путем объединения нескольких геометрических объектов. Объединение графических объектов в единую границу платы и вырезы в ней задаются с помощью инструментов комбинирования графических объектов, расположенных на панели инструментов «Графика».
Для того чтобы объединить графические объекты в единую границу платы:
1. На слое BOARD_OUTLINE разместите несколько графических объектов, которые необходимо преобразовать контур.
2. Выделите графические объекты, которые необходимо объединить.
3. На панели инструментов «Графика» воспользуйтесь инструментом «Объединить объекты», см. Рис. 1.

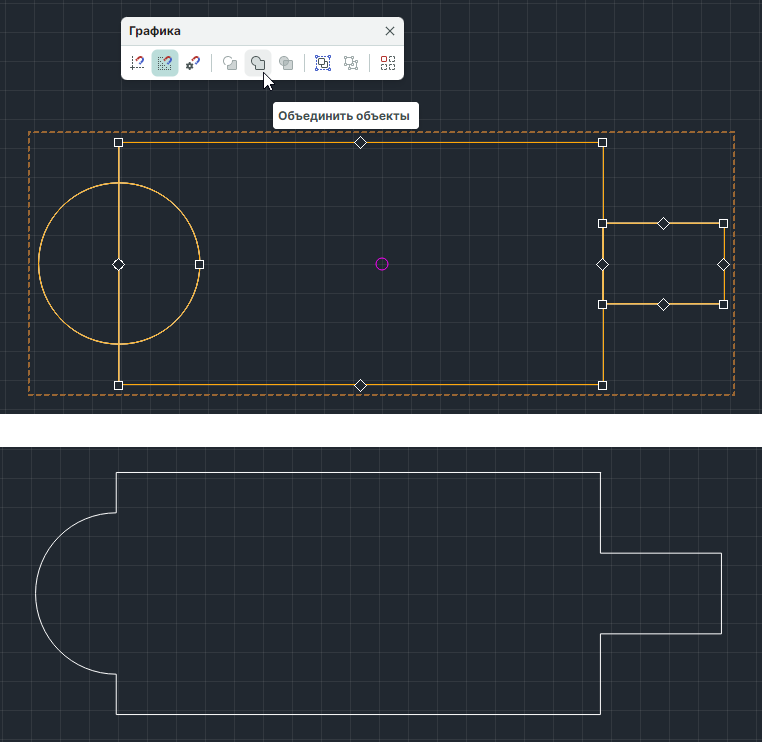

Рис. 1 Работа инструмента «Объединить объекты»

4. Выделите получившуюся фигуру, вызовите контекстное меню и выберите «Преобразовать в контур платы».

Примечание! Подробнее о работе с графическими объектами см. Графический редактор.

При необходимости контур платы можно создавать в виде разомкнутой линии, которую необходимо замкнуть. Для этого нужно выполнить следующие действия:
1. Перейдите на слой BOARD_OUTLINE.
2. Включите привязку к сетке с помощью символа «Включить/Выключить привязку к сетке», расположенного на панели инструментов «Графика».

Примечание! Для управления привязкой к сетке можно воспользоваться горячими клавишами «Alt+G». При включенной привязке к сетке соответствующий символ в панели инструментов «Графика» будет подсвечен.

3. Выберите с помощью выпадающего списка «Сетка», расположенного в строке состояния, величину шага графической сетки, которая обеспечит нужную точность позиционирования.

Примечание! Для изменения шага сетки можно воспользоваться горячей клавишей «G».

4. Используйте инструмент «Разместить полилинию», обозначенный символом на панели инструментов «Рисование».
5. Постройте нужный замкнутый контур. В процессе построения контура можно использовать несколько сеансов работы инструмента «Разместить полилинию». Для каждого сегмента полилинии с помощью пункта «Сегмент» в панели «Свойства» можно задать тип.
6. Для объединения полилиний используйте команду контекстного меню «Объединить полилинии», см. Рис. 2.

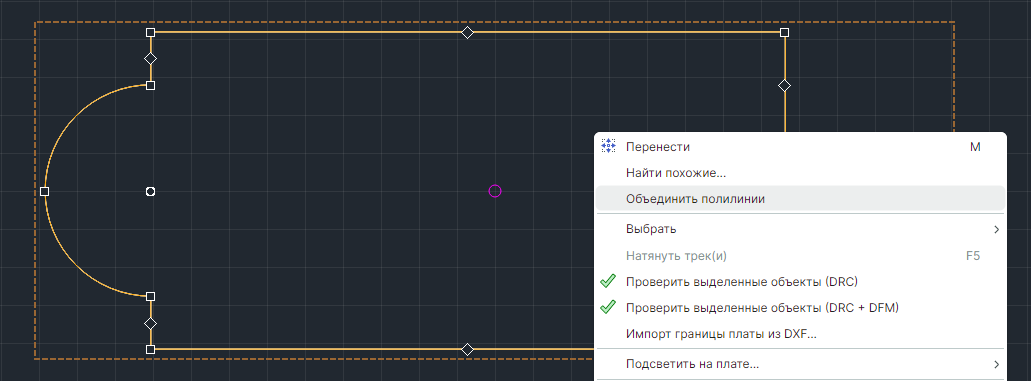

Рис. 2 Объединение полилиний

7. Преобразуйте объединенную полилинию в полигон инструментом «Преобразовать в полигон» из контекстного меню , см. Рис. 3.

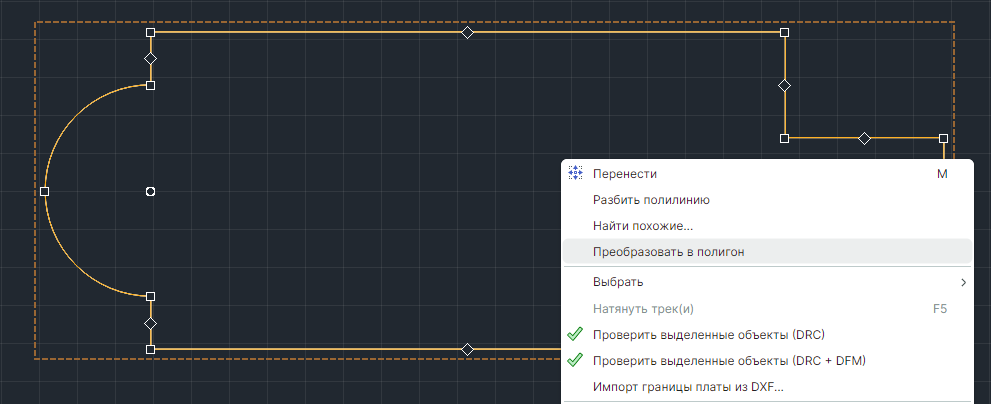

Рис. 3 Преобразование полилинии в полигон

Примечание! Если в контекстном меню отсутствует пункт «Преобразовать в полигон», значит полилиния не замкнута, необходимо найти разрыв и устранить его.

Для того чтобы задать внешние и внутренние вырезы при создании границы платы:
1. В редакторе на слое BOARD_OUTLINE создайте дополнительный объект с формой, соответствующей создаваемому вырезу (прямоугольник, окружность, многоугольник).
2. Переместите созданный объект на границу контура платы таким образом, чтобы его часть, включенная в состав платы, определяла форму и размеры выреза. Поочередно выделите оба объекта, используя клавишу «Ctrl», и на панели инструментов «Графика» используйте инструмент «Вырезать объект», обозначенный символом , см. Рис. 4. Использование данного инструмента возможно только при работе с двумя графическими объектами.

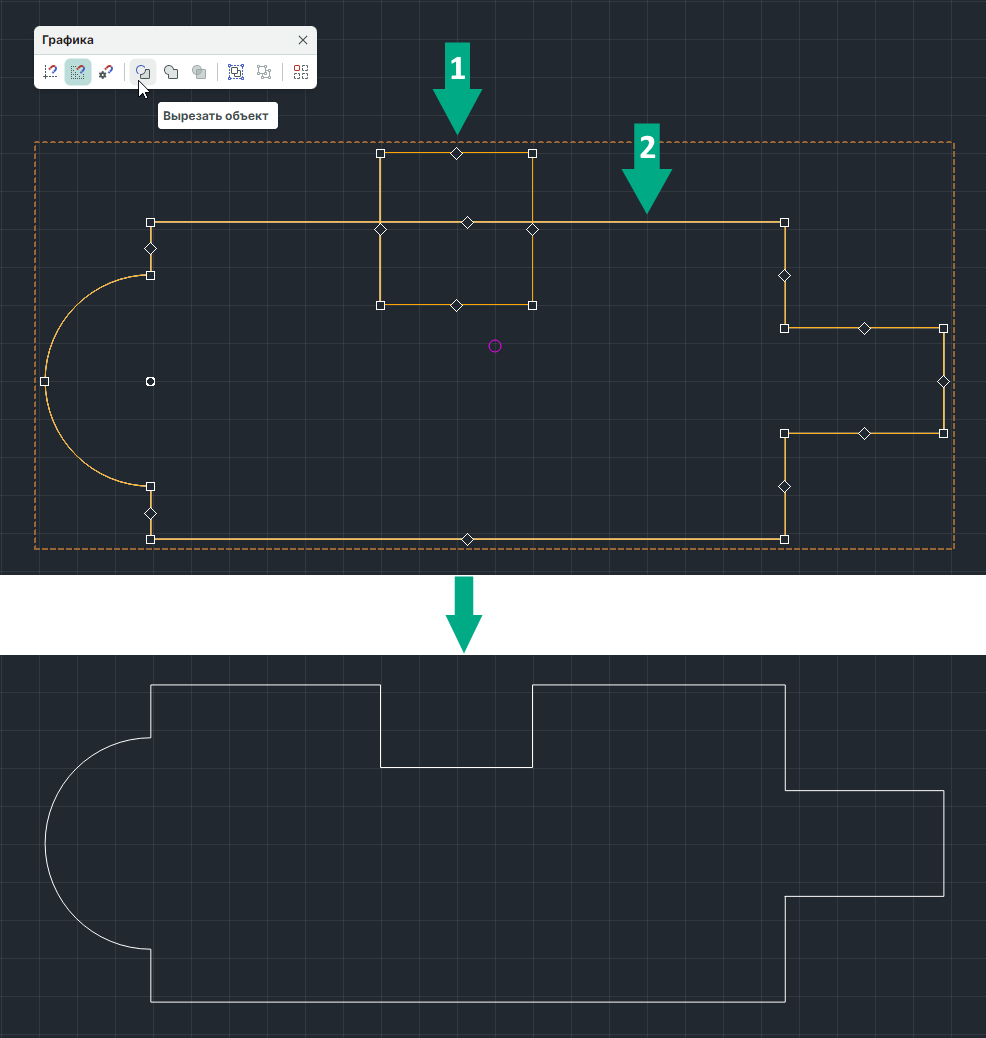

Рис. 4 Создание выреза

Примечание! От очередности выделения объектов зависит результат операции: первый выделенный объект - фигура, которая вырезается, а второй выделенный объект - фигура, из которой вырезается первый выделенный объект.
